Enlever l’ampoule
AVIS
Installez le filtre à air avant de faire tourner le moteur. Le non-respect de cette consigne peut apporter des débris dans le moteur et causer des dommages au moteur. (00207a)
REMARQUE
Inspectez le filtre à air à des intervalles réguliers. Augmentez la fréquence des inspections en cas de conditions poussiéreuses. Référez-vous à Périodicité d’entretien et documents connexes → Documents du service après-vente .
  1. Consultez Figure 1. . En fonction de votre modèle de la gamme Sportster, retirez les vis du couvercle (7), la garniture (8) et le couvercle du filtre à air (6).
  2. Inspectez le filtre (3).
  3. Retirez et nettoyez le filtre, au besoin.
Nettoyer l’élément filtrant
AVERTISSEMENT
N'utilisez pas d'essence ou de solvants pour nettoyer la cartouche filtrante. Les agents de nettoyage inflammables peuvent provoquer un incendie dans le système d'admission, ce qui pourrait entraîner la mort ou des blessures graves. (00101a)
REMARQUE
  • Ne cognez pas le filtre contre une surface dure dans un effort pour déloger la saleté.
  • Remplacez le filtre si ce dernier est endommagé ou s’il ne peut être nettoyé.
1. Nettoyez le filtre avec de l’eau chaude et savonneuse.
REMARQUE
Le filtre est propre s’il laisse passer la lumière.
2. Tenez le filtre face à une lumière.
REMARQUE
N’utilisez PAS d’huile à filtre à air sur la partie en papier/mailles du filtre.
AVERTISSEMENT
L'air comprimé peut perforer la peau et les débris volants dans l'air comprimé peuvent causer de graves blessures aux yeux. Portez des lunettes de sécurité lorsque vous travaillez avec de l'air comprimé. N'utilisez jamais votre main pour vérifier s'il y a des fuites d'air ou pour déterminer les débits d'air. (00061a)
3. Séchez le filtre à partir de l’intérieur en appliquant une faible pression d’air.
Installer le phare
REMARQUE
Consultez Figure 1. . Vérifiez que les joints toriques (1) des tubes du reniflard sont en place.
  1. S’il a été retiré, installez le filtre à air :
    1. Installez le joint d’embase (2).
    2. Installez le filtre (3).
    3. Appliquez une goute de LOCTITE THREADLOCKER 243 (bleu) sur les filets des vis du filtre (4).
    4. Installez les vis du filtre.
    5. Serrez en respectant les spécifications. Référez-vous au Tableau 1.
  2. Installez le capot du filtre à air.
    1. Vérifiez que le joint du filtre à air (5) est bien en place.
    2. Installez le capot (6).
    3. En fonction de votre modèle de la gamme Sportster, installez la garniture (8) et les vis (7).
    4. Serrez en respectant les spécifications. Référez-vous au Tableau 1.
Tableau 1. Couple de serrage de l’attache du filtre à air
ATTACHE
COUPLE DE SERRAGE
po-lb
Nm
Vis du filtre à air
40-60
4,5-6,8
Vis du couvercle du filtre à air
36-60
4,1-6,8
1Joint torique (2)
2Joint d’étanchéité
3Filtre
4Vis du filtre (3)
5Joint d’étanchéité
6Couvercle
7Vis du couvercle
8Garniture
9Forty-Eight™ (XL1200X)
10 Iron 883 ™ (XL883N), Iron 1200 ™ (XL1200NS)

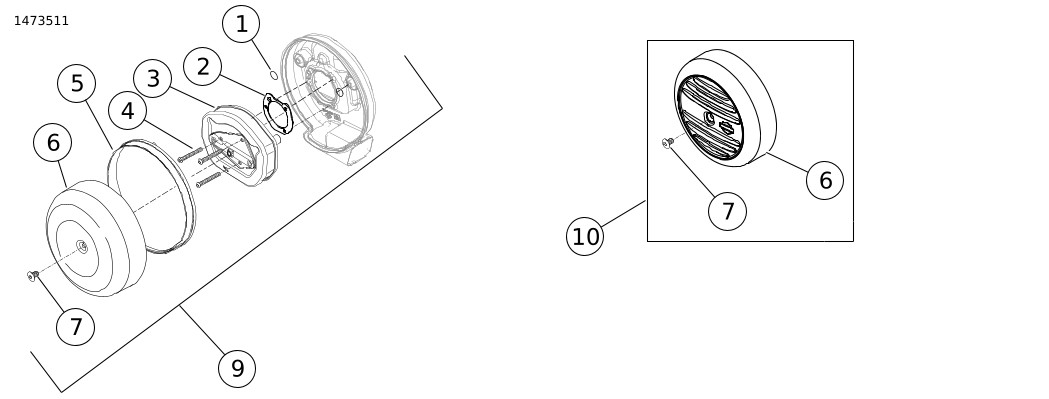

Figure 1. Filtre à air
