Déterminer le type d’amortisseur
Les modèles Sportster sont dotés d’amortisseurs moyens ou élevés en fonction de l’endroit où ils sont vendus.
  1. Stationnez votre motocyclette sur la béquille sans bagages ou chargement.
  2. Déterminez le type d’amortisseur.

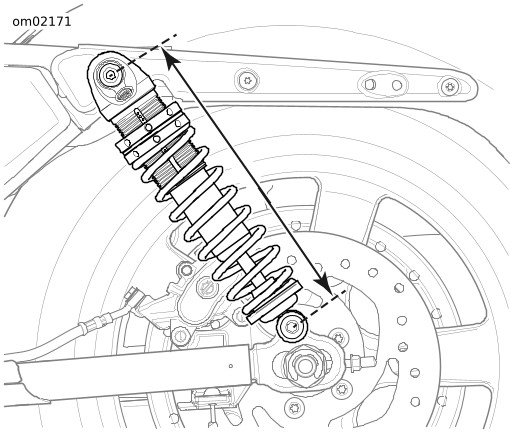

    1. Consultez Figure 1. . Mesurez à partir du centre de l’écrou de montage inférieur de l’amortisseur jusqu’au centre de l’écrou de montage supérieur. Comparez les mesures à l’aide du tableau d’identification pour déterminer si votre motocyclette est dotée d’amortisseurs bas, moyens ou élevés. Référez-vous au Tableau 1.
Figure 1. Longueur de l’amortisseur

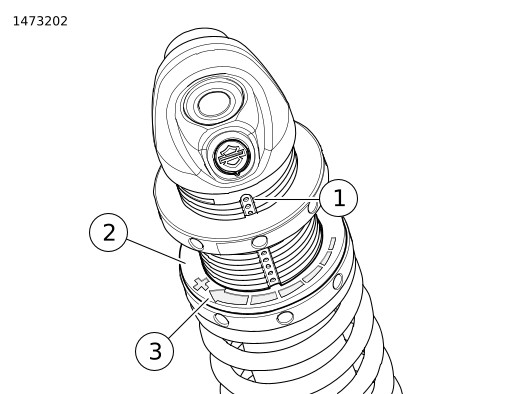

1Premier point (compte régressif)
2Rondelle
3Augmenter la précharge (sens horaire)
Figure 2. Flèche d’ajustement de la précharge
Tableau 1. Longueur de l’amortisseur
MESURE *
AMORTISSEUR
po
mm
11.220
285.0
Bas. Tableau 3
11.712
297.5
Moyen. Tableau 4
13.366
339.5
Élevé. Tableau 5
* Mesurez à vide sur la béquille.
Établir le seuil de précharge
REMARQUE
Le poids total du chauffeur, du passager, du chargement et des accessoires ne peut dépasser le poids supplémentaire autorisé. Référez-vous au Tableau 2.
  1. Additionnez le poids du chauffeur et de son équipement pour obtenir le poids total du chauffeur.
  2. Séparément, additionnez le poids du passager, de son équipement et du chargement et des accessoires que l’on prévoir emporter.
Tableau 2. Poids supplémentaire maximum autorisé
MODÈLE
SPÉCIFICATIONS
lb
kg
Iron 883™ (XL883N)
436
198
Iron 1200™ (XL1200NS)
438
199
Forty-Eight™ (XL1200X)
444
202
  1. Repérez le tableau correspondant au modèle et au type d’amortisseurs de votre motocyclette.
    1. Amortisseurs bas : Référez-vous au Tableau 3.
    2. Amortisseurs moyens : Référez-vous au Tableau 4.
    3. Amortisseurs élevés : Référez-vous au Tableau 5.
  2. Dans le tableau, repérez le numéro de précharge réglementaire correspondant aux calculs réalisés pour le chauffeur, le passager, le chargement et les accessoires.
    1. Sous POIDS DU MOTOCYCLISTE, repérez la ligne correspondant au poids total du motocycliste
    2. Dans la ligne PASSAGER, CHARGEMENT ET ACCESSOIRES, repérez la ligne correspondant au poids total pour l’ensemble de ces éléments.
    3. Le numéro au croisement de la ligne POIDS DU MOTOCYCLISTE et de la colonne PASSAGER, CHARGEMENT ET ACCESSOIRES correspond au niveau de précharge recommandé.
Tableau 3. Préchargement des amortisseurs à faible jeu
POIDS SUPPLEMENTAIRE DU PASSENGER, DE LA CARGAISON ET DES ACCESSOIRES
lb
0
20
40
60
80
100
120
140
160
180
200
220
240
kg
0
9
18
27
36
45
54
64
73
82
91
100
109
POIDS DU MOTOCYCLISTE
SEUIL DE PRÉCHARGE
lb
kg
100-129
45-59
1
2
3
4
5
6
6
7
8
9
9
10
10
130-159
59-72
2
3
4
5
6
7
7
8
9
9
10
10
11
160-189
73-86
3
4
5
6
7
7
8
9
9
10
10
11
12
190-219
86-99
4
5
6
7
7
8
9
9
10
11
11
12
-
Tableau 4. Précharge des amortisseurs moyens
POIDS DU PASSAGER, CHARGEMENT ET ACCESSOIRES
lb
0
16
32
48
64
80
96
112
128
144
160
176
192
208
224
240
kg
0
7
15
22
29
36
44
51
58
65
73
80
87
94
102
109
POIDS DU MOTOCYCLISTE
SEUIL DE PRÉCHARGE
lb
kg
100-123
45-56
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
124-147
56-67
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
13
148-171
67-78
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
-
172-195
78-89
4
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
196-219
89-99
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
-
Tableau 5. Préchargement des amortisseurs élevés
POIDS DU PASSAGER, CHARGEMENT ET ACCESSOIRES
lb
0
18
36
54
72
90
108
126
144
162
180
198
216
234
kg
0
8
16
25
33
41
49
57
65
73
82
90
98
106
POIDS DU CONDUCTEUR
SEUIL DE PRÉCHARGE
lb
kg
116-141
53-64
1
2
3
4
5
6
7
8
9
10
11
11
12
13
142-167
64-76
2
3
4
5
6
7
8
9
10
11
11
12
13
-
168-193
76-88
3
4
5
6
7
8
9
10
11
11
12
13
-
-
194-219
88-99
4
5
6
7
8
9
10
11
11
12
13
-
-
-
Ajustement de l’amortisseur
AVERTISSEMENT
Réglez les deux amortisseurs de manière égale. Un mauvais ajustement peut nuire à la stabilité et à la maniabilité, ce qui pourrait entraîner la mort ou des blessures graves. (00036b)
REMARQUE
Pour éviter d’endommager les anneaux d’ajustement et de verrouillage, n’utilisez pas d’autres clés que celle fournie avec votre motocyclette.
  1. Retirez la selle. Consultez Procédures d’entretien → Selle .
  2. Consultez Figure 3. . Soulevez le rabat (2) et sortez la clé à ergot (1) de son étui.
1Clé à ergots
2Verrou
3Selle simple
4Selle double
Figure 3. Poche de rétention pour clé à ergots
AVIS
Évitez d’endommager les amortisseurs. Assurez-vous que les filets des amortisseurs sont propres et exempts de débris avant de desserrer ou de serrer les écrous de réglage de l’amortisseur. (00646b)
  1. Au besoin, nettoyez les filets de l’amortisseur.
  2. Consultez Figure 4. . Utilisez la clé à ergot pour faire pivoter l’anneau de verrouillage en sens antihoraire (1) pour le déverrouiller.
    3. REMARQUE
    Consultez Figure 2. . Faites pivoter l’anneau d’ajustement inférieur en sens horaire (3) pour augmenter la précharge. Faites pivoter l’anneau d’ajustement inférieur en sens antihoraire pour diminuer la précharge.
  3. Consultez Figure 4. . Utilisez la clé à ergot pour faire pivoter (2) l’anneau d’ajustement inférieur sous le seuil recommandé.
    4. REMARQUE
    Consultez Figure 2. . À partir du seuil supérieur (1), comptez à rebours sur l’échelle de précharge pour établir le seuil de précharge recommandé.
  4. Consultez Figure 4. . Faites pivoter l’anneau de verrouillage supérieur pour l’aligner avec le seuil de précharge recommandé (3).
  5. Couvrez la moitié de la précharge recommandée (4) avec l’anneau de verrouillage supérieur.
  6. Utilisez la clé pour serrer manuellement l’anneau d’ajustement inférieur contre l’anneau de verrouillage supérieur (5).
  7. Ajustez l’autre amortisseur selon le même réglage de précharge.
  8. Replacez la clé à ergot dans son étui sous la selle.
  9. Installez la selle. Consultez Procédures d’entretien → Selle .

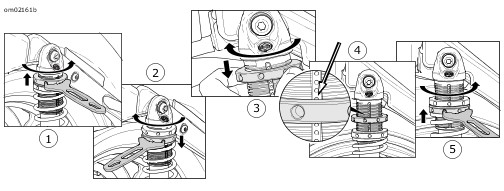

1Desserrez la bague de serrage supérieure
2Réglez la bague d’ajustement inférieure sous la valeur recommandée
3Faites pivoter la bague de serrage jusqu’à la valeur recommandée
4Alignez la bague de serrage avec la valeur recommandée
5Serrez la bague d’ajustement inférieure
Figure 4. Réglage de la précharge
