¡ADVERTENCIANo sobrepase la capacidad de peso de la alforja. Coloque el mismo peso en cada alforja. Demasiado peso en las alforjas puede provocar la pérdida del control y causar la muerte o lesiones graves. (00383a)
NOTA
La capacidad de peso máximo de las alforjas es de 9,1 kg (20 lb) en cada alforja.
Bloqueo
Llave: ver Figura 1. Inserte la llave y gírela un cuarto de vuelta hacia la parte delantera del vehículo. Regrese la llave al centro y extráigala.
Interruptor de cierre automático: ver Funcionamiento → Cierres automáticos → Interruptores de cierre automático. Con el vehículo encendido, presione el interruptor de cierre automático en el tablero de la tapa del fuselaje. Las señales de giro destellan dos veces para indicar que el vehículo está bloqueado.
Llavero con mando a distancia: ver Funcionamiento → Cierres automáticos → Llavero con mando a distancia. Presione el botón de BLOQUEO en el llavero con mando a distancia. Las señales de giro destellan dos veces para indicar que el vehículo está bloqueado.
Desbloqueo
Llave: ver Figura 1. Inserte la llave y gírela un cuarto de vuelta hacia la parte trasera del vehículo. Regrese la llave al centro y extráigala.
Interruptor de cierre automático: ver Funcionamiento → Cierres automáticos → Interruptores de cierre automático. Con el vehículo encendido, presione el interruptor de desbloqueo automático en el tablero de la tapa del fuselaje. Las señales de giro destellan una vez para indicar que el vehículo está desbloqueado.
Llavero con mando a distancia: ver Funcionamiento → Cierres automáticos → Llavero con mando a distancia. Presione el botón de DESBLOQUEO en el llavero con mando a distancia. Las señales de giro destellan una vez para indicar que el vehículo está desbloqueado.
Abertura
- Vea Figura 1. Desbloquee la alforja.
- Suba la palanca de la alforja.
- Levante la tapa desde el lado interior de la alforja.
Cierre
- Vea Figura 1. Cierre la tapa de la alforja.
- Empuje la palanca hacia abajo para enganchar los pestillos. Compruebe que la tapa esté asegurada.
- Bloquee la alforja.
Extracción
- Vea Figura 1. Abra la alforja.
- Vea Figura 3. Desconecte el conector de cierre automático de la alforja.
- Vea Figura 2. Gire las palancas de los tornillos de montaje hacia la izquierda para quitar los tornillos de montaje de la pieza de soporte del soporte.
- Levante la alforja del riel de la alforja.
NOTA
No arrastre ni raspe las alforjas en el suelo. Coloque las alforjas sobre una superficie nivelada para evitar que vuelquen. El cuidado incorrecto puede dañar las alforjas.
Instalación
- Vea Figura 2. Cuidadosamente coloque la alforja en su posición en el riel. Alinee las arandelas aislantes de montaje con la pieza de soporte del soporte.
- Instale los tornillos de montaje a través de la arandela aislante en la pieza de soporte del soporte. Mientras gira la palanca hacia la derecha, ajuste los tornillos de montaje de forma que las palancas apuntan hacia abajo entre las posiciones de las 3 y las 9 horas del reloj, como se muestra.
- Compruebe que la alforja esté asegurada en la motocicleta.
- Vea Figura 3. Conecte el conector de cierre automático de la alforja.
- Cierre y bloquee la alforja.
NOTA
La palanca del tornillo de montaje trasero interferirá con la cubierta de la alforja a menos que se la coloque apuntando hacia abajo.
| 1 | Cerradura de la alforja |
| 2 | Posición desbloqueada (hacia la parte trasera del vehículo) |
| 3 | Posición bloqueada (hacia la parte delantera del vehículo) |
| 4 | de cambios |
Figura 1. Alforja
| 1 | Tornillo de montaje con palanca |
| 2 | Riel de la alforja |
| 3 | Pieza de soporte del soporte |
Figura 2. Extracción/instalación de las alforjas

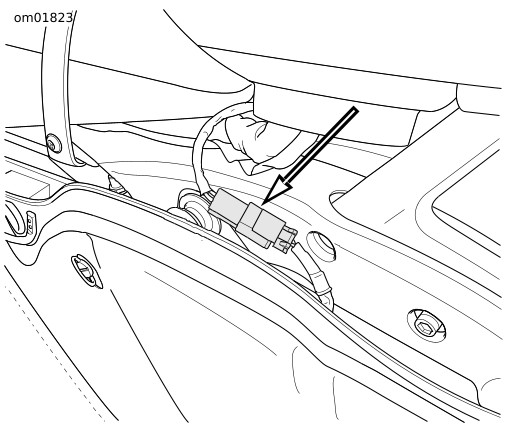

Figura 3. Conector del cierre automático de la alforja
