ATENCIÓN
NO tire de ninguno de los cables eléctricos. Tirar de los cables eléctricos puede dañar el conductor interno causando alta resistencia, lo que podría provocar lesiones menores o moderadas. (00168a)
¡ADVERTENCIA
No sobrepase la capacidad de peso del Tour-Pak. Demasiado peso puede provocar la pérdida de control, lo cual puede causar la muerte o lesiones graves. (00401c)
NOTA
La capacidad máxima de la rejilla para equipaje es de 4,5 kg (10 lb). La carga combinada de la rejilla para equipaje y el Tour-Pak no debe superar los 13,6 kg (30 lb).
Bloqueo/desbloqueo con el llavero con mando a distancia: ver Funcionamiento → Cierres automáticos → Llavero con mando a distancia. Presione el botón de BLOQUEO o DESBLOQUEO en el llavero con mando a distancia.
Bloqueo/desbloqueo con los interruptores de cierre automático: ver Funcionamiento → Cierres automáticos → Interruptores de cierre automático. Con la motocicleta encendida, presione el interruptor de bloqueo o desbloqueo en el tablero de la tapa del fuselaje.
Bloqueo/desbloqueo con la llave: ver Figura 1. Para bloquear, inserte la llave y gírela un cuarto de vuelta hacia la derecha. Para desbloquear, gire la llave un cuarto de vuelta hacia la izquierda.
Abierto: Tire de la manija del pestillo. Levante la tapa.
Cerrado: Cierre la tapa. Presione la manija del pestillo para asegurar la tapa. Jale la tapa hacia arriba para verificar que esté asegurada.
Antes de conducir, amarre y asegure la carga instalada sobre la rejilla para equipaje.

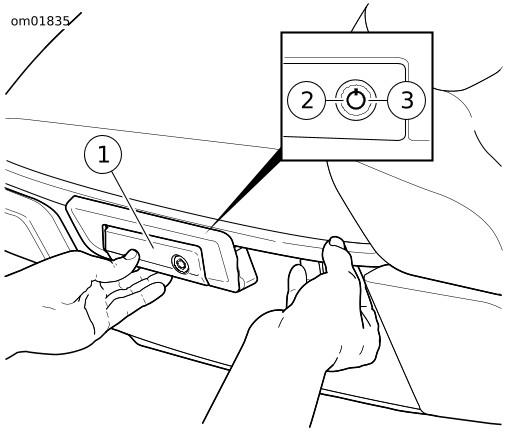

1Manija del pestillo
2Desbloqueo (hacia la parte trasera del vehículo)
3Bloqueo (hacia la parte delantera del vehículo)
Figura 1. Tour-Pak
Ajuste
La posición del Tour-Pak se puede ajustar hacia adelante o hacia atrás para la comodidad del pasajero.
NOTA
La posición del Tour-Pak no se puede ajustar en las motocicletas con configuraciones para Asia Pacífico (APC), excepto para tener acceso al tornillo del asiento. Para determinar la configuración del vehículo, revise el identificador del VIN en Su motocicleta → Número de identificación del vehículo (VIN) → Composición del VIN Harley-Davidson: FLHTKSE 2019. Consulte ACCESO AL ASIENTO (MODELOS para Asia-Pacífico [APC]]) para mover el Tour-Pak en los vehículos con configuraciones APC.
1. Vea Figura 2. Afloje las cuatro tuercas que aseguran el Tour-Pak al soporte.
2. Deslice el Tour-Pak a la posición deseada.
3. Ajuste las cuatro tuercas a 6,8–8,1 N·m (60–72 in-lbs).
Figura 2. Ajuste de la posición del Tour-Pak
Acceso al asiento: Modelos para Asia-Pacífico (APC)
En los vehículos para Asia-Pacífico (APC), el Tour-Pak se puede mover hacia atrás para obtener acceso al tornillo del asiento. Para determinar la configuración del vehículo, revise el identificador del VIN en Su motocicleta → Número de identificación del vehículo (VIN) → Composición del VIN Harley-Davidson: FLHTKSE 2019. El Tour-Pak debe instalarse en su posición original antes de conducir.
1. Vea Figura 3. Extraiga los cuatro tornillos que aseguran la pieza de soporte del Tour-Pak al soporte.
2. Retroceda el Tour-Pak para obtener acceso al tornillo del asiento.
3. Cuando termine, mueva el Tour-Pak a su posición original. Alinee los cuatro agujeros de la pieza de soporte con las ranuras del soporte.
4. Instale los cuatro tornillos. Ajuste a 6,8–8,1 N·m (60–72 in-lbs).
Figura 3. Tornillos de la pieza de soporte del Tour-Pak (modelos para APC)
