Extracción
¡ADVERTENCIA
Extraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
AVISO
Cuando se requiera hacer un reemplazo, use solamente la unidad de haz de luz sellado o bombilla especificada, disponible en un concesionario Harley-Davidson. Un haz de luz sellado o una bombilla con el vataje incorrecto pueden causar problemas en el sistema de carga. (00209a)
  1. Quite el fusible principal. Vea Procedimientos de servicio → Fusibles .
  2. Para el modelo Iron 1200 (XL1200NS): Vea Procedimientos de servicio → Alineación del faro delantero .
    1. Quite el visor del faro delantero.
  3. Vea Figura 2 . Afloje el tornillo del anillo decorativo (4). Quite el anillo decorativo.
  4. Apoye el lente y el reflector.
  5. Vea Figura 1 . Mientras comprime las lengüetas de liberación (1) en el conector, saque el conector de los terminales de paleta de la bombilla.
  6. Repliegue la funda de caucho (2).
  7. Presione el bucle (3) en la presilla de retención del cable (4) hacia abajo y hacia un lado para desenganchar el extremo libre de la presilla del cierre de metal. Gire la presilla hacia arriba. Extraiga la bombilla del lente y del reflector.

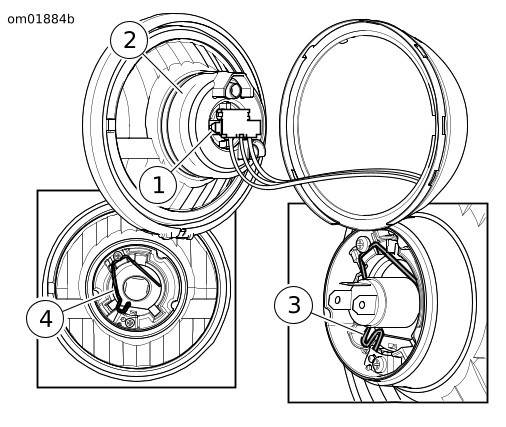

1Lengüeta de liberación
2Funda de caucho
3Aro
4Presilla de retención
Figura 1. Faro delantero
Instalación
¡ADVERTENCIA
Manipule la bombilla con cuidado y use protección en los ojos. La bombilla contiene gas bajo presión. Si no se la manipula con cuidado, puede causar lesiones graves en los ojos. (00062b)
AVISO
Nunca toque la bombilla de cuarzo. Las huellas digitales marcarán el vidrio y disminuirán la vida útil de la bombilla. Sujete la bombilla con papel o un trapo seco y limpio. No hacerlo puede dañar la bombilla. (00210b)
1. Alinee las lengüetas de la bombilla con las ranuras en el reflector. Instale la bombilla.
2. Vea Figura 1 . Gire la presilla de retención hacia abajo contra el reborde de la bombilla. Presione el bucle de cables hacia abajo y hacia adentro hasta que el extremo libre de la presilla se enganche con el cierre de metal.
3. Vea Figura 2 . Haga coincidir la flecha SUPERIOR de la funda de caucho con la flecha del reflector (1). Instale la funda de caucho sobre los terminales de paleta de la bombilla. Extraiga el aire de la funda para sellar sobre el conjunto del reflector y del lente.
4. Instale el conector.
5. Compruebe que el anillo adaptador (2) esté colocado en su lugar con las dos lengüetas del anillo en las dos protuberancias del casco del faro delantero.
6. Haga coincidir la lengüeta individual en el reflector con la muesca (3) en el interior del anillo adaptador.
7. Instale el anillo decorativo y gírelo hacia la derecha para bloquear el anillo en el lente y el reflector.
8. Instale el tornillo (4) y la tuerca.
9. Apriete el tornillo.
Par: 1,0–1,6 N·m (9–14 in-lbs)
10. Instale el fusible principal. Vea Procedimientos de servicio → Fusibles .
¡ADVERTENCIA
Asegúrese de que todas las luces y los interruptores funcionen correctamente antes de hacer funcionar la motocicleta. La visibilidad limitada del motociclista puede causar la muerte o lesiones graves. (00316a)
11. Pruebe el funcionamiento del faro delantero.
12. Alinee el faro delantero. Vea Procedimientos de servicio → Alineación del faro delantero .
13. Modelo Iron 1200 (XL1200NS): Instale el visor del faro delantero. Vea Procedimientos de servicio → Alineación del faro delantero .

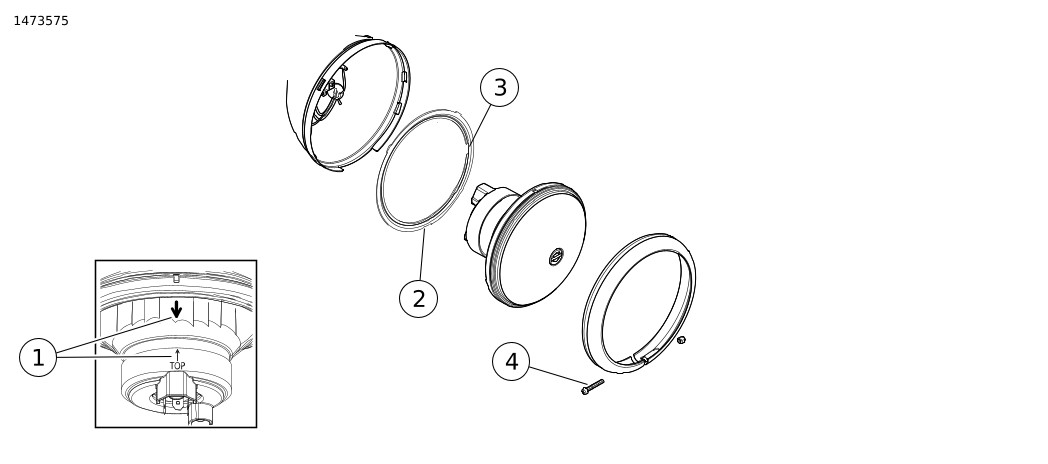

1Flechas
2Anillo adaptador
3Muesca
4Tornillo
Figura 2. Conjunto del faro delantero
