設定功能表
警告
騎車前，請先設定音頻或電子設備上的音量與其他操控裝置。 注意力不集中可導致車輛失控，造成死亡或重傷。 (00088b)
請參閱「圖1」。 設定功能表顯示用來設定騎乘模式、外觀、系統、小工具和使用者設定的功能表。
附註
為了在騎乘時能充分利用功能並將分心降到最低，請在騎乘之前依您個人的偏好來設定系統。
啟用推進後，會停用設定功能表和觸控式螢幕功能。
表格1。 設定主要功能表
按
結果
[設定]
設定儀器模組設定。 在騎行重車之前先進行設定。
可用選項： 騎乘模式、外觀、系統、自訂小工具、使用者設定。
騎乘模式
表格2。 設定功能表： 騎乘模式
按
結果
[騎乘模式]
允許啟用和停用可用的騎乘模式，並允許設定三種自訂騎乘模式。
預設騎乘模式選項： 預設騎乘模式選項： 啟用/停用，複製+編輯。(1)
自訂騎乘模式選項： 啟用/停用、電源滑塊、再生滑塊、節氣門滑塊、牽引力控制設定（高、中、低） (2, 3)
(1) 複製+編輯選項可將所選騎乘模式複製到所選的自訂騎乘模式選項，並允許騎士使用預設選項作為起點建構自訂騎乘模式。
(2) 電源滑塊可調整在自訂騎乘模式下可使用多少整體電源。 再生滑塊可調整在自訂騎乘模式下將啟用多少再生量。 節氣門滑塊可調整騎士在自訂騎乘模式下感受到的節氣門回應強度。
(3) 牽引力控制層級可調整系統允許的後輪打滑量。「高」設定允許高打滑量，這是牽引力控制干預的最小層級。 「中」（MED）設定允許中度打滑量，這是牽引力控制干預的中度層級。 「低」設定允許低打滑量，這是牽引力控制干預的最高層級。牽引力控制調整不會影響拖曳扭矩打滑控制或 ABS 功能的效能。
外觀
表格3。 設定功能表： Appearance（外觀）
按
結果
[外觀]
設定儀器模組外觀。
可用選項： 速度表樣式（數位/類比）、自動亮度（開/關）、亮度滑塊。
系統
表格4。 設定功能表： 系統
按
結果
[系統]
設定儀錶模組設定。 在騎行重車之前先進行設定。
可用選項：
藍芽
時鐘
本地化
關於
藍牙：
（H-D 應用程式必須安裝在手機上才能獲得完整功能）
  • 藍牙（開啟/關閉）
  • 配對（Android 裝置必須安裝 H-D 應用程式並且打開才能進行配對。 Apple 裝置必須關閉 H-D 應用程式才能進行配對）
  • 我的裝置 > 可選選項： 裝置配對時： （從清單中選擇所需裝置）我的最愛（開啟/關閉），連線此裝置，忘記此裝置。
時鐘：
  • 將時鐘同步至手機（開啟/關閉）
  • 時鐘類型（12/24）
  • 小時，分鐘，上午/下午
本地化：
  • 語言
    1. 可選語言清單
  • 單位
    1. 速度/距離（MI/KM）
    2. 溫度（F/C）
關於：
  • 原廠選項
    1. 清除快取
      2. （清除快取選項將從 儀表模組 (IM) 記憶體中清除所有配對的藍牙裝置。）
    2. 更新軟體
更新軟體
1. 檢查軟體版本。
a. 表格4 設定>系統>關於>軟體。 此功能表將顯示 IM 上目前的軟體版本。
b. 檢查最新軟體版本。 查看網站： www.h-d.com/downloads。
2. 更新軟體。
a. 將最新的軟體版本下載到 USB-C 裝置。 查看網站： www.h-d.com/downloads。
b. 解壓縮下載的檔以擷取 gpg 檔案。 gpg 檔案必須位於 通用序列匯流排 Type-C (USB-C) 磁碟機的根目錄中，儀錶模組才能偵測到該檔案。 根目錄層級只會存在一個 gpg 檔案。
c. 請參閱「 您的機車 → 主控制件與維修部件 → 控制件與維修部件 」。 將 USB-C 磁碟機連接到重車。
d. 表格4 設定>系統>關於>原廠選項。 選擇更新軟體。
e. 允許完成更新。
f. 卸除 USB-C 磁碟機。
自訂小工具
有關小工具功能的更多詳細資訊，請參閱 操作 → 小工具 。
表格5。 設定功能表： 自訂小工具
按
結果
[自訂小工具]
可用選項：
警示
騎乘模式
電源
系列
電池
溫度
短途旅行
藍芽
導航
音訊
電話
充電
警示：
  • 位置（左/右）
騎乘模式：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
電源：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
範圍：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
電池：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
溫度：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
短途旅行：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
  • 選項（短途旅行 B/鑰匙開啟）
  • 短途旅行重設（短途旅行 A、短途旅行 B、鑰匙開啟）
藍牙：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
導航：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
  • 時間資訊（抵達/持續時間）
  • 與目的地的距離（開啟/關閉）
音訊：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
  • 音訊資訊（開啟/關閉）（播放頭/專輯）
電話：
  • 已啟用（開啟/關閉）
  • 位置（左/右）
充電：
  • 已啟用（開啟/關閉）
使用者設定
表格6。 設定功能表： 使用者設定
按
結果
[使用者設定]
可用選項： 小型顯示器資訊、電池列選項、變更 個人識別號碼 (PIN) 、 PIN 顯示。
選擇：
小型顯示器資訊(1)
  • 空白（開/關）
  • 行程 A（開/關）
  • 行程 B（開/關）
  • 鑰匙開啟（開/關）
(1)
電池列選項
  • 顯示電池百分比（開/關）
  • 顯示範圍（開/關）
  • 範圍（短/長）
變更PIN
PIN顯示 (顯示/暫時/隱藏)
(1) 小型顯示器是指里程表顯示器。
充電狀態/範圍
附註
實際範圍因騎乘習慣、環境天氣和設備條件而異。
請參閱「圖1」。 充電狀態和範圍列顯示充電式儲能系統（RESS）的充電狀態和估計的剩餘範圍。
速度表
警告
行車速度應與道路和路況相應，切勿超過明定的最高車速。 車速過高可能引起車輛失控，造成死亡或重傷。 (00008a)
請參閱「圖1」。 IM 登記每小時英里數（MPH）（美國車型預設）和每小時公里數（km/h）（國際車型預設）。 IM 可以設定為透過設定功能表登記每小時英里數或每小時公里數。
儀錶背光會隨著環境光線差異而變化，環境光線的變化（例如穿過隧道）可能會改變背光等級。
Clock（時鐘）
請參閱「圖1」。 時鐘以 12/24 小時格式顯示目前時間。 設定功能表用來設定時間並選擇 12 或 24 小時格式。
里程表
OFF/RUN（關閉/運轉）開關處於任一位置時，按下短途旅行開關均可啟動里程表的讀數。
請參閱「圖1」。 里程表顯示器也提供下列可選的顯示項目：
按下並鬆開短途旅行開關以循環播放顯示器。
短途旅行里程表 A、B 和 K
請參閱「圖1」。 要查看里程數或重設短途旅行里程表，OFF/RUN（關閉/運轉）開關必須位於RUN（運轉）位置。 按下並鬆開短途旅行開關，直到顯示想要的短途旅行里程表。 里程表顯示器左側的 A、B 或 K 識別短途旅行里程表。
附註
每次將 OFF/RUN（關閉/運行）開關置於運行位置時，如果車輛已關閉超過五分鐘，則短途旅行 K（鑰匙開啟）會重設。
若要重設或歸零短途旅行里程表，請顯示需要的（A 或 B）里程表。 按下短途旅行開關，並按住約一秒。 短途旅行里程表就會重設為零。
推進互銷
請參閱「圖1」。 車輛配備推進互銷（23）。 推進互銷是啟用推進之前必須滿足的條件。 若不符合啟用推進的條件，推進互銷訊息將顯示在 IM 上。
推進互銷訊息包括：通話服務、拔下以騎乘、按下運轉、等待 - 未就緒、解鎖叉具、升起側架、釋放旋轉握把和按下啟動。
小工具
請參閱「圖1」。 小工具可以顯示在 IM 的左右兩側（2 和 26）。 每個可選小工具都顯示 IM 的唯一附加資訊。
請參閱「 操作 → 小工具 」。

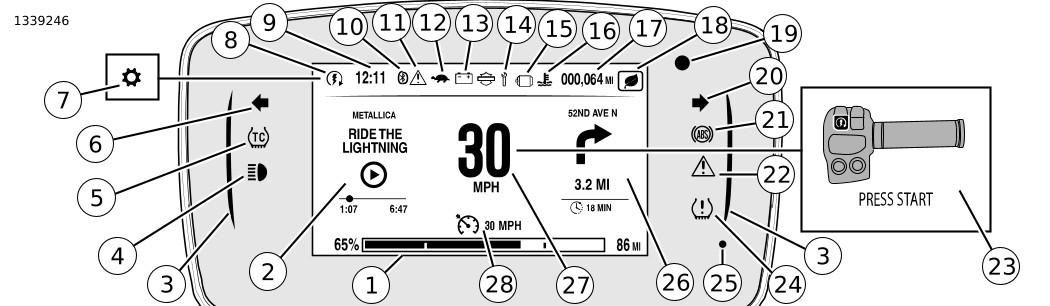

1充電狀態/範圍列
2左側小工具
3側邊列
4前燈遠光
5循跡防滑控制
6左方向燈
7設定
8推進已啟用
9Clock（時鐘）
10Bluetooth
11EV 警示
12推進受限制
1312V 電池放電
14未使用
15故障指示燈 (MIL)
16冷卻液溫度
17里程表
18騎乘模式
19光線感測器（非指示器）
20右方向燈
21防鎖死煞車系統 (ABS)
22EV 故障
23推進互銷
24未使用
25安全性/故障
26右側小工具
27速度表
28巡航控制
圖1。 儀器模組顯示器和選項
