識別避震器
Sportster 車型配備低、中或高避震器，視銷售的市場而定。
  1. 在不放任何行李或負荷的情況下，將重車停放在停車架上。
  2. 識別避震器。
    1. 請參閱「圖1」。 從低減震器安裝螺栓的中央測量至高安裝螺栓的中央。 請將該測量與識別表比較，以判斷重車是否有短、中或高減震器。 請參閱「表格1」。
圖1。 避震器長度
1第一點（往下數）
2墊圈
3增加預載 (逆時針)

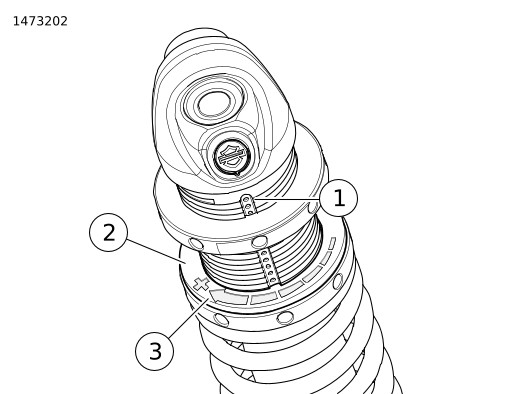

圖2。 預載調整箭頭
表格1。 避震器長度
測量 *
減震器
in
mm
11.220
285.0
短。 表格3
11.712
297.5
中。 表格4
13.366
339.5
高。 表格5
*置於停車架上且無負荷時測量。
識別預載點
附註
騎士和乘客的重量加上貨物和附件的總重量，不得超過可允許的最大添加重量。 請參閱「表格2」。
  1. 加上騎士和騎車服飾的重量，以取得騎士重量。
  2. 請分別加上乘客、騎車服飾、預期貨物及任何附件的重量。
表格2。 可允許的最大添加重量
車型
規格
lb
kg
Iron 883™（XL883N）
436
198
Iron 1200™（XL1200NS）
438
199
Forty-Eight™（XL1200X）
444
202
  1. 找出您的重車所對應車型與避震器配置的表格。
    1. 低旅行：請參閱表格3。
    2. 中旅行：請參閱表格4。
    3. 高旅行：請參閱表格5。
  2. 在表格中，找到與騎士、乘客、貨物及配件計算對應的預載點號。
    1. 在「騎士重量」下，找出包括騎士總重量的該列
    2. 在「乘客、貨物和附件」的該列中，找出任何乘客、貨物和附件的總重量欄。
    3. 在「騎士重量」列與「乘客、貨物和附件」欄交叉處的數字是建議的預載點。
表格3。 低旅行減震預載
乘客、貨物和配件的額外重量
磅
0
20
40
60
80
100
120
140
160
180
200
220
240
公斤
0
9
18
27
36
45
54
64
73
82
91
100
109
騎士重量
預載點
磅
公斤
100-129
45-59
1
2
3
4
5
6
6
7
8
9
9
10
10
130-159
59-72
2
3
4
5
6
7
7
8
9
9
10
10
11
160-189
73-86
3
4
5
6
7
7
8
9
9
10
10
11
12
190-219
86-99
4
5
6
7
7
8
9
9
10
11
11
12
-
表格4。 中行程避震器預載
乘客、貨物和附件的重量
磅
0
16
32
48
64
80
96
112
128
144
160
176
192
208
224
240
公斤
0
7
15
22
29
36
44
51
58
65
73
80
87
94
102
109
騎士重量
預載點
磅
公斤
100-123
45-56
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
124-147
56-67
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
13
148-171
67-78
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
-
172-195
78-89
4
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
196-219
89-99
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
-
表格5。 高行程避震器預載
乘客、貨物和附件的重量
磅
0
18
36
54
72
90
108
126
144
162
180
198
216
234
公斤
0
8
16
25
33
41
49
57
65
73
82
90
98
106
騎士重量
預載點
磅
公斤
116-141
53-64
1
2
3
4
5
6
7
8
9
10
11
11
12
13
142-167
64-76
2
3
4
5
6
7
8
9
10
11
11
12
13
-
168-193
76-88
3
4
5
6
7
8
9
10
11
11
12
13
-
-
194-219
88-99
4
5
6
7
8
9
10
11
11
12
13
-
-
-
減震器調整
警告
平均地調整兩個避震器。 調整不當會不利於穩定性和操縱性，可能造成死亡或重傷。 (00036b)
附註
若要防止損壞調節環和鎖環，請勿使用非重車隨附的扳手。
  1. 取下座位。 請參閱「 保養程序 → 座位 」。
  2. 請參閱「圖3」。 拆除插銷（2）並從保留口袋輕輕取出扳手（1）。
1扳手
2閂鎖
3單座位
4雙座位
圖3。 板手保留口袋
注意
避免減震損毀。 在鬆開或是鎖緊減震器調整螺母之前，請先確定減震器螺紋為乾淨且無碎屑。 (00646b)
  1. 若有需要，請清除避震器上的螺紋。
  2. 請參閱「圖4」。 使用板手逆時針旋轉上鎖環（1）以鬆開它。
    3. 附註
    請參閱「圖2」。 順時針旋轉下調節環（3），以增加預載。 逆時針旋轉下調節環，以減少預載。
  3. 請參閱「圖4」。 使用板手旋轉（2）建議點下方的下調節環。
    4. 附註
    請參閱「圖2」。 在避震器點數上從第一個點（1）往下數，以找出建議的預載點。
  4. 請參閱「圖4」。 旋轉上鎖環以對齊建議的預載點（3）。
  5. 使用上鎖環蓋住一半建議的預載點（4）。
  6. 使用板手對著上鎖環鎖緊下調節環（5）。
  7. 將另一側的避震器調整至相同的預載點。
  8. 將板手放回座位下的保留口袋中。
  9. 安裝座位 請參閱「 保養程序 → 座位 」。

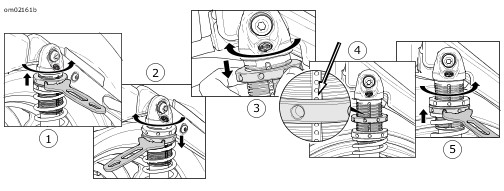

1鬆開上鎖環
2將調節環轉到建議點的下方
3將上鎖環旋轉至點
4將上鎖環與點對齊
5鎖緊下調節環
圖4。 預加負荷調整
