AVERTISMENTManevrați cu grijă becul și purtați ochelari de protecție. Becurile conțin gaz aflat sub presiune, care, dacă nu este manevrat corespunzător, poate provoca vătămări grave ale ochilor. (00062b)
NOTIFICARE
Dacă este necesară înlocuirea, folosiți numai un element sau un bec specificat, sigilat, disponibil de la un dealer Harley-Davidson. Un element sau un bec sigilat cu putere incorectă poate genera probleme la sistemul de încărcare. (00209a)
Înlocuiți becurile arse.
Demontarea becului
OBSERVAȚIE
Marcați locația și orientarea componentelor la demontare.
- Consultați Figura 1. Scoateți șuruburile de montare (7). Scoateți inelul ornamentului (4).
- Scoateți becul (2) și conectorul farului de pe partea din spate a ansamblului de lentile a farului (3).
- Deconectați conectorul lămpii de la bec.
- Modele internaționale: Rotiți conectorul (6) un sfert de tură. Scoateți ansamblul becului din carcasă. Trageți becul de poziție (5) pentru a-l scoate.
Montarea becului
NOTIFICARE
Nu atingeți niciodată becul cu cuarț. Amprentele vor coroda sticla și vor reduce durata de viață a becului. Manevrați becul cu ajutorul unei bucăți de hârtie sau cu o cârpă curată și uscată. Nerespectarea acestei instrucțiuni poate duce la deteriorarea becului. (00210b)
OBSERVAȚIE
La montarea unui bec nou, contactele conectorului trebuie să fie curate pentru un bun contact electric.
- Consultați Figura 1. Instalați noul bec (2) și asamblați componentele farului.
- Pentru modele internaționale: Instalați noul bec (5) în conector (6). Instalați conectorul în carcasă.
- Instalați inelul ornamentului (4) și șuruburile (7).
- Centrați farul. Consultați Întreținere și lubrifiere → Centrarea farului.
| 1 | Carcasă pentru bec dublu |
| 2 | Becuri pentru far |
| 3 | Lentile de far |
| 4 | Inelul ornamentului |
| 5 | Bec, poziție – numai pentru modelele HDI |
| 6 | Conector – numai pentru modelele HDI |
| 7 | Șuruburi de montare |

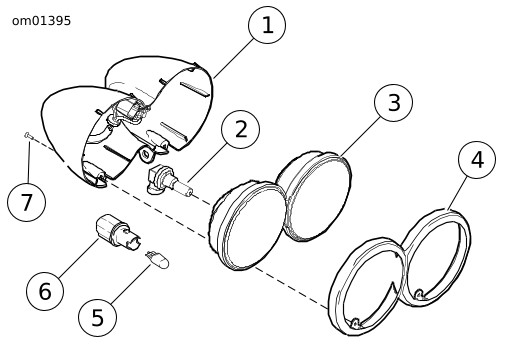

Figura 1. Becuri pentru far: Far dublu
