NOTIFICARE
Dacă este necesară înlocuirea, folosiți numai un element sau un bec specificat, sigilat, disponibil de la un dealer Harley-Davidson. Un element sau un bec sigilat cu putere incorectă poate genera probleme la sistemul de încărcare. (00209a)
OBSERVAȚIE
Farul cu LED nu include becuri de rezervă. Înlocuiți întregul ansamblu dacă apare o defecțiune.
Demontare
- Consultați Figura 1. Scoateți șurubul (3) din partea de jos a inelului de crom al ornamentului (4).
- Rotiți inelul câteva grade în sens antiorar. Trageți inelul drept înainte pentru a-l scoate.
- Scoateți șuruburile (2) care fixează inelul de prindere (5).
- Îndepărtați inelul de siguranță și farul LED (6).
- Deconectați conectorul farului LED (1).
Instalarea
| 1. | Consultați Figura 1. Montați conectorul farului LED (1). | |
| 2. | Fixați farul LED (6) cu inelul de siguranță (5) și șuruburile (2). Strângeți la 2,5–3,6 N·m (22–32 in-lbs). | |
| 3. | Montați inelul de crom al ornamentului (4): a. Verificați dacă garnitura de cauciuc și arcurile de fixare sunt corect așezate pe inelul ornamentului. Aplicați soluție de curățat geamuri pe dispozitivul de etanșare pentru a ușura montarea. b. Cu inelul ornamentului rotit cu câteva grade în sens antiorar, împingeți-l direct pe far. c. Rotiți inelul în sens orar până când gaura șurubului inelului ornamentului este aliniată cu gaura filetată a inelului de montare. Montați șurubul (3). Strângeți la 1–2 N·m (9–18 in-lbs). |
| 1 | Conector |
| 2 | Șurub (3) |
| 3 | Șurub |
| 4 | Inelul ornamentului |
| 5 | Inelul de fixare |
| 6 | Far cu LED |

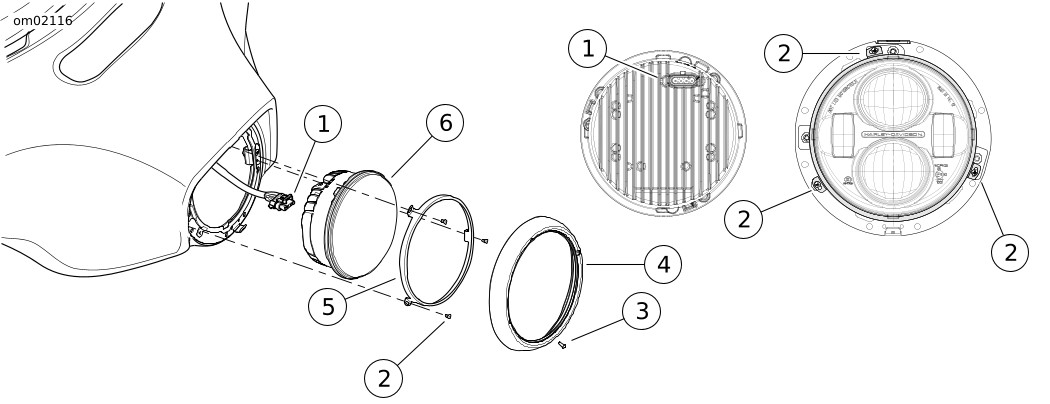

Figura 1. Far cu LED
