AVERTISMENTCaracteristica de aprindere automată a farului oferă vizibilitate sporită a motociclistului pentru alți automobiliști. Asigurați-vă că farul este întotdeauna aprins. Vizibilitatea slabă a motociclistului pentru alți automobiliști poate conduce la deces sau la vătămări grave. (00030b)
Pregătire
- Verificați presiunea pneurilor. Reglați dacă este necesar.
- Reglați șocurile din spate pentru motociclist și încărcătura intenționată.
- Umpleți rezervorul de combustibil sau adăugați o cantitate egală de balast.
- Parcați motocicleta perpendicular (1) pe perete.
- Poziționați motocicleta cu puntea față la o distanță de 7,6 m (25 ft) (3) de perete.
- Trasați o axă verticală (2) pe perete.
Far cu LED
OBSERVAȚIE
- Alegeți un perete cu lumină minimă.
- Becul superior reprezintă faza scurtă a farului LED.
- Consultați Figura 1. Cu motocicleta încărcată, îndreptați roata din față direct spre perete. Măsurați distanța (4) de la sol la centrul becului pentru fază scurtă.
- Trasați o linie orizontală (5) prin linia verticală la axa fazei scurte.
- Farul este centrat atunci când partea de sus a punctului fierbinte al fasciculului de lumină este aliniat cu farul setat la faza scurtă.
| 1 | Linie perpendiculară |
| 2 | Linie verticală |
| 3 | 7,6 m (25 ft) |
| 4 | Axa becului de fază lungă |
| 5 | Linie orizontală la axa fazei scurte |

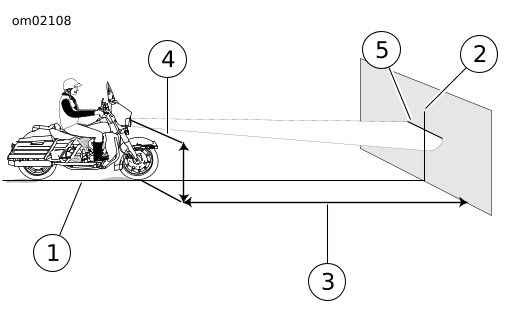

Figura 1. Alinierea farului: LED
Far cu halogen
- Consultați Figura 2. Cu motocicleta încărcată, îndreptați roata din față direct spre perete. Măsurați distanța (4) de la sol la centrul becului pentru fază lungă.
- Trageți o linie orizontală (5) prin linia verticală la linia centrală a fazei scurte, cu 53,3 mm (2.1 in) mai jos decât linia centrală a becului de fază lungă.
- Farul este centrat atunci când punctul fierbinte al fasciculului de lumină este aliniat cu farul setat la faza lungă.
| 1 | Linie perpendiculară |
| 2 | Linie verticală |
| 3 | 7,6 m (25 ft) |
| 4 | Axa becului de fază lungă |
| 5 | Linia orizontală 53,3 mm (2,1 in) mai jos decât linia centrală a fazei lungi |

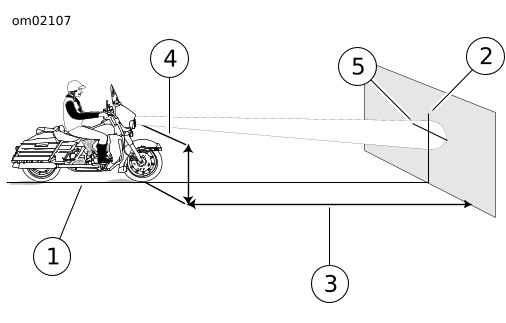

Figura 2. Alinierea farului: Halogen
