Ознакомьтесь с расположением всех органов управления и обслуживаемых компонентов вашего мотоцикла.
ПРИМЕЧАНИЕ
Иллюстрации представлены только для информационных целей. На них указаны обычные места установки органов управления и обслуживаемых деталей, которые могут отличаться в зависимости от конкретной модели мотоцикла.
Компания Harley-Davidson оставляет за собой право изменять характеристики, оснащение или конструкцию в любое время без уведомления и без наложения каких-либо обязательств.
Информацию по органам управления водителя и обслуживаемым компонентам, доступ к которым осуществляется из положения сидя, см в Рисунок 1.
Информацию по органам управления водителя и обслуживаемым компонентам, доступ к которым осуществляется с правой стороны, см в Рисунок 2.
Информацию по органам управления водителя и обслуживаемым компонентам, доступ к которым осуществляется с левой стороны, см. в Рисунок 3.

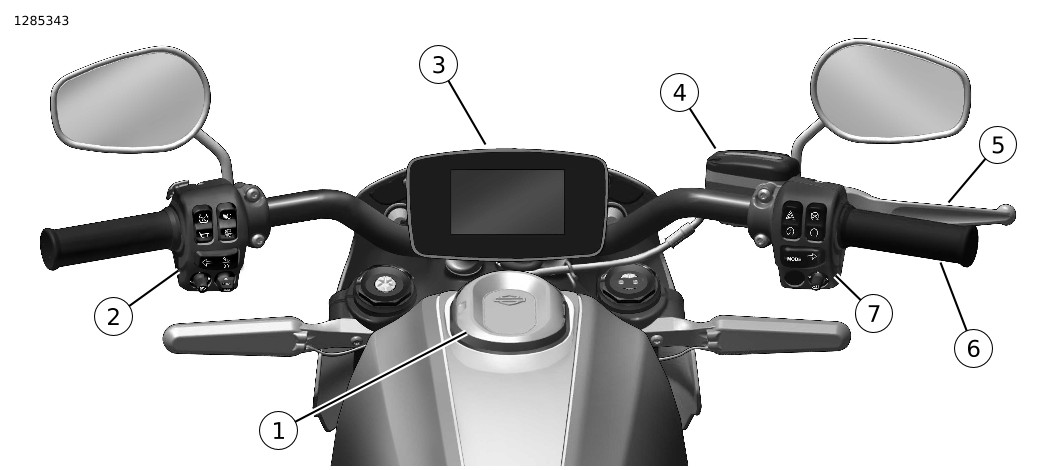

| 1 | Гнездо/порт для зарядки транспортного средства |
| 2 | Блок органов управления с левой стороны руля |
| 3 | Блок панели приборов |
| 4 | Передний бачок для тормозной жидкости |
| 5 | Рычаг переднего тормоза |
| 6 | Ручка газа |
| 7 | Блок органов управления с правой стороны руля |
Рисунок 1. Органы управления и обслуживаемые компоненты

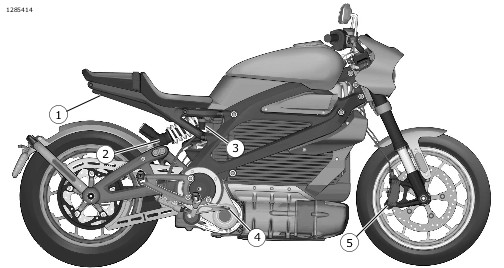

| 1 | Кожух источника питания электрического транспортного средства (EVSE) |
| 2 | Задняя подвеска |
| 3 | Задний бачок для тормозной жидкости |
| 4 | Педаль заднего тормоза |
| 5 | Суппорт переднего тормоза |
Рисунок 2. Органы управления и обслуживаемые компоненты

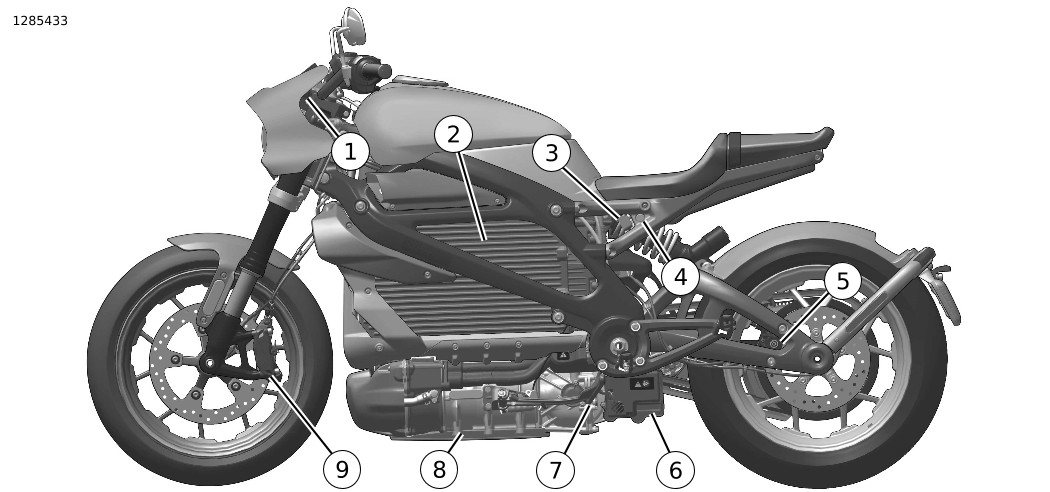

| 1 | USB-порт |
| 2 | Перезаряжаемая система накопления энергии (RESS) |
| 3 | Защелка сиденья |
| 4 | Замок сиденья |
| 5 | Суппорт заднего тормоза |
| 6 | Отсек аккумуляторной батареи |
| 7 | Подножка для парковки |
| 8 | Силовая установка электрического транспортного средства (EVPT) |
| 9 | Суппорт переднего тормоза |
Рисунок 3. Органы управления и обслуживаемые компоненты
