Снятие крышки горловины топливного бака
ПРЕДУПРЕЖДЕНИЕНе используйте крышки топливного бака сторонних производителей. Они могут не полотно закрывать топливный бак и подтекать, что может привести к серьезным травмам и гибели людей. Подобрать подходящую крышку можно у дилера Harley-Davidson. (00034a)

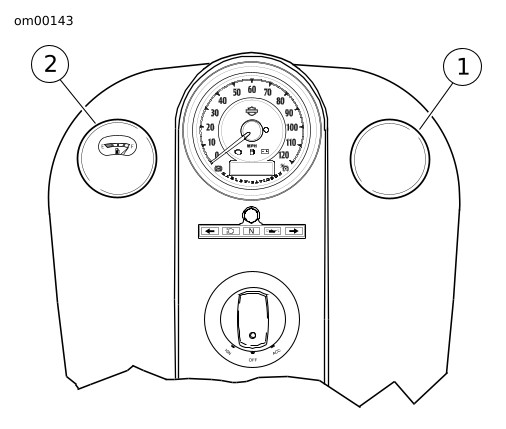

Cм. Рисунок 1. Крышка заливной горловины (1) расположена на правой стороне топливного бака. Указатель уровня топлива (2) — НЕСЪЕМНЫЙ.
Демонтаж: Поверните крышку против часовой стрелки на 3/4 оборота для вхождения резьбы в зацепление. Продолжайте отворачивать крышку, поднимая ее.
Установка: Поворачивайте крышку по часовой стрелке, пока она не защелкнется. Щелчок издает храповой механизм, предотвращающий чрезмерную затяжку.
| 1 | Крышка заливной горловины топливного бака |
| 2 | Указатель уровня топлива |
Рисунок 1. Крышка заливной горловины топливного бака и указатель уровня топлива (стандартные)
Заправка топливного бака
ПРЕДУПРЕЖДЕНИЕИзбегайте проливов. Медленно откройте крышку заливной горловины топливного бака. Не доливайте топливо выше уровня основания вставки заливной горловины, оставьте место для расширения топлива. После заправки установите крышку заливной горловины на место. Бензин легко воспламеняется и крайне взрывоопасен, неосторожное обращение может привести к тяжелым травмам или гибели людей. (00028b)
ПРЕДУПРЕЖДЕНИЕПри хранении мотоцикла дома или в гараже, где есть источники открытого огня или искр либо электродвигатели, топливный бак должен быть пуст. Бензин легко воспламеняется и крайне взрывоопасен, неосторожное обращение может привести к тяжелым травмам или гибели людей. (00003a)
УВЕДОМЛЕНИЕ
При заправке топливного бака не допускайте проливов топлива на мотоцикл. Немедленно вытирайте пролитое на мотоцикл топливо. Топливо может повредить покрытие декоративных поверхностей. (00147b)
УВЕДОМЛЕНИЕ
На мотоциклах, оснащенных каталитическим нейтрализатором, используйте только неэтилированный бензин. Использование этилированного бензина приведет к повреждению системы снижения токсичности выхлопных газов. (00150c)
Cм. Рисунок 2. Не переполняйте топливный бак. Вставьте сопло заправочного пистолета в заправочное отверстие. Не заполняйте топливный бак выше нижнего края заливной горловины. Под воздействием тепла от двигателя или солнечных лучей топливо в баке может расширяться. В результате этого оно может вылиться из бака и повредить лакокрасочное покрытие. Cм. Техника безопасности → Правила безопасной эксплуатации.

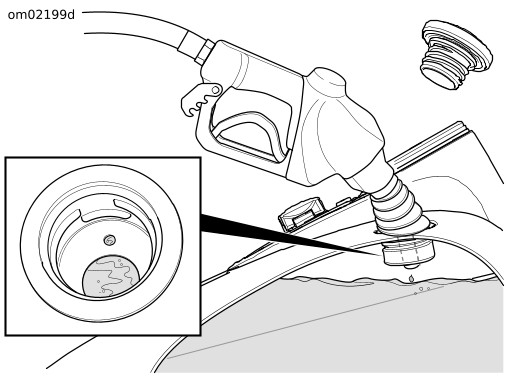

Рисунок 2. Уровень топлива ниже заливной горловины
