ПРЕДУПРЕЖДЕНИЕФункция автоматического включения фары обеспечивает улучшение видимости водителя мотоцикла для других участников движения. Обязательно в любых условиях включайте фару. Если водитель мотоцикла плохо виден другим участникам движения, это может привести к тяжелым травмам или гибели людей. (00030b)
Подготовка
- Проверьте давление в шинах. Отрегулируйте по необходимости.
- Отрегулируйте задние амортизаторы в соответствии с весом водителя и расчетной нагрузкой.
- Заполните топливный бак или нагрузите мотоцикл идентичной нагрузкой.
- Поставьте мотоцикл на линию (1) перпендикулярно стене.
- Установите мотоцикл так, чтобы передняя ось находилась на расстоянии 7,6 m (25 ft) (3) от стены.
- Начертите на стене вертикальную осевую линию (2).
Светодиодная фара
ПРИМЕЧАНИЕ
- Выберите наименее освещенную стену.
- В светодиодных фарах верхний рассеиватель обеспечивает ближний свет.

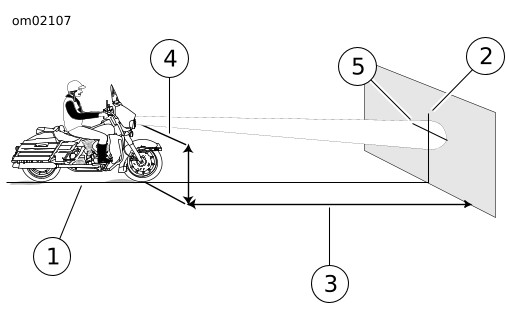

- Cм. Рисунок 1. Нагрузив мотоцикл, поверните переднее колесо прямо, направив его точно к стене. Измерьте расстояние (4) от пола до центра лампы ближнего света.
- Перпендикулярно вертикальной линии начертите горизонтальную линию (5) по центральной оси лампы ближнего света.
- Фара с включенным ближним светом считается отрегулированной, если вершина светового пятна будет расположена на отметке.
| 1 | Перпендикулярная линия |
| 2 | Вертикальная линия |
| 3 | 7,6 м (25 футов) |
| 4 | Центральная линия лампы дальнего света |
| 5 | Горизонтальная линия по центральной оси лампы |
Рисунок 1. Регулировка света фары: LED (Светодиод)
Галогенная фара

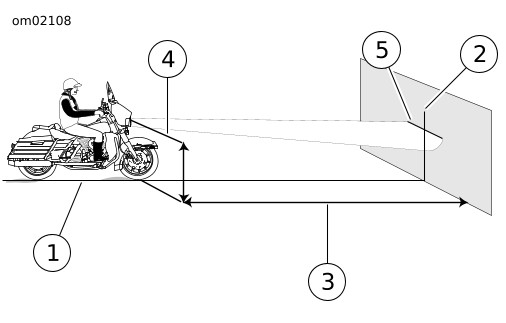

- Cм. Рисунок 2. Нагрузив мотоцикл, поверните переднее колесо прямо, направив его точно к стене. Измерьте расстояние (4) от пола до центра лампы дальнего света.
- Проведите горизонтальную линию (5) по вертикали на оси ближнего света на 53,3 mm (2.1 in) ниже оси лампы дальнего света.
- Фара с включенным дальним светом считается отрегулированной, если вершина светового пятна будет расположена на отметке.
| 1 | Перпендикулярная линия |
| 2 | Вертикальная линия |
| 3 | 7,6 м (25 футов) |
| 4 | Центральная линия лампы дальнего света |
| 5 | Горизонтальная линия на 53,3 мм (2,1 дюйма) ниже высоты до центра лампы дальнего света |
Рисунок 2. Регулировка света фары: Галогенная
