Отсоединение и снятие
Перед проверкой или отсоединением аккумуляторной батареи прочтите раздел, где описана процедура снятия сиденья.
ПРЕДУПРЕЖДЕНИЕ
Сначала отсоединяется минусовой (−) провод аккумуляторной батареи. Если плюсовой (+) провод коснется массы, к которой подсоединен минусовой (-) провод, это может привести к искрению и взрыву аккумулятора, став причиной тяжелых травм или гибели людей. (00049a)
  1. Снимите сиденье. См. Техническое обслуживание и смазка → СИДЕНЬЕ.
    2. ПРИМЕЧАНИЕ
    Аккумуляторная батарея расположена под сиденьем с правой стороны мотоцикла.
  2. См. Рисунок 1. Выверните винт под крышкой аккумулятора.
  3. Снимите крышку аккумуляторной батареи.
  4. Модели, оснащенные сиренами: ВКЛЮЧИТЕ зажигание, имея при себе брелок, чтобы выключить охранный режим.
  5. Отсоедините минусовой (-) провод (черный) от минусовой (-) клеммы аккумулятора.
  6. Отсоедините плюсовой (красный) провод от плюсовой (+) клеммы аккумулятора.
  7. Снимите резиновый удерживающий ремешок и выдвиньте аккумулятор из аккумуляторного отсека.
Установка и подключение
УВЕДОМЛЕНИЕ
Правильно подсоедините провода к соответствующим клеммам аккумулятора. Неправильное подсоединение проводов аккумулятора может повредить систему электрооборудования мотоцикла. (00215a)
ПРЕДУПРЕЖДЕНИЕ
Сначала подсоединяется плюсовой (+) провод аккумуляторной батареи. Если плюсовой (+) провод коснется массы, к которой подсоединен минусовой (-) провод, это может привести к искрению и взрыву аккумулятора, став причиной тяжелых травм или гибели людей. (00068a)
ПРЕДУПРЕЖДЕНИЕ
Не допускайте, чтобы плюсовой (+) провод аккумулятора касался массы, к которой подсоединен минусовой (-) провод. Это может привести к искрению и взрыву аккумулятора, став причиной тяжелых травм или гибели людей. (00069a)
1. Установите полностью заряженный аккумулятор в аккумуляторный отсек.
УВЕДОМЛЕНИЕ
Не допускайте чрезмерной затяжки винтов на клеммах аккумуляторной батареи. Выполняйте затяжку с рекомендованным усилием. Чрезмерная затяжка винтов может привести к повреждению клемм аккумулятора. (00216a)
2. Через наконечник плюсового (+) провода (красного) аккумуляторной батареи вставьте винт в резьбовое отверстие плюсовой (+) клеммы аккумулятора.
3. Затяните с моментом 6,8–7,9 N·m (60–70 in-lbs).
4. Через наконечник минусового (-) провода (черного) аккумуляторной батареи вставьте винт в резьбовое отверстие минусовой (-) клеммы аккумулятора.
5. Затяните с моментом 6,8–7,9 N·m (60–70 in-lbs).
УВЕДОМЛЕНИЕ
Содержите аккумуляторную батарею в чистоте и смазывайте ее клеммы небольшим количеством технического вазелина для предотвращения коррозии. Пренебрежение данным указанием может привести к повреждению клемм аккумулятора. (00217a)
6. Нанесите на обе клеммы аккумулятора небольшое количество технического вазелина или антикоррозийного средства.
7. Установите боковую крышку аккумуляторной батареи.
8. См. Рисунок 1. Вставьте винт боковой крышки. Затяните с моментом 2,26–4,52 N·m (20–40 in-lbs).
ПРЕДУПРЕЖДЕНИЕ
После установки сиденья потяните его вверх, чтобы убедиться, что оно правильно закреплено. Незакрепленное должным образом сиденье может привести к потере управления при движении и повлечь за собой тяжелые травмы или гибель людей. (00070b)
9. Установите сиденье.

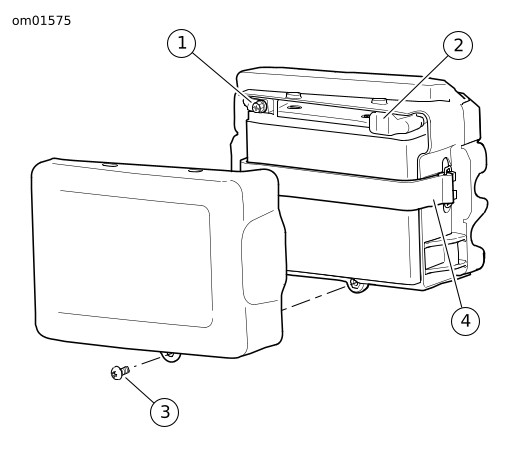

1Минусовая (-) клемма аккумуляторной батареи
2Плюсовая (+) клемма аккумуляторной батареи
3Винт боковой крышки
4Ремешок аккумуляторной батареи
Рисунок 1. Аккумуляторная батарея
