1. См. Рисунок 1. Выверните винт в нижней части дверцы фары (хромированного кольца). Снимите дверцу фары.
2. См. Рисунок 2. Снимите винты, крепящие узел фары.
3. Отсоедините разъем фары от ее лампы.
УВЕДОМЛЕНИЕ
При необходимости замены используйте только специальный герметизированный оптический элемент фары или лампу, которые можно приобрести у дилера Harley-Davidson. Неправильно подобранная мощность оптического элемента или лампы может вызвать проблемы в системе зарядки. (00209a)
4. Снимите узел фары в сборе.
5. Снимите резиновый чехол с задней части корпуса.
6. См. Рисунок 3. Снимите проволочный фиксатор (1) с ограничителя (2). Отведите проволочный фиксатор, чтобы он не мешал.
ПРИМЕЧАНИЕ
Чтобы освободить проволочный фиксатор может понадобиться на 1/2–1 оборот ослабить фиксирующий винт.
ПРЕДУПРЕЖДЕНИЕ
Вынимайте лампу аккуратно и надевайте при этом защитные очки. В лампе содержится газ под давлением, который может вызвать серьезные повреждения глаз, если по неосторожности повредить лампу. (00062b)
7. Выньте лампу и утилизируйте ее.
УВЕДОМЛЕНИЕ
Никогда не прикасайтесь к кварцевой лампе руками. Следы от пальцев, оставшись на стекле, сократят срок службы лампы. Перед тем как прикоснуться к лампе оборачивайте ее бумагой или чистой сухой тканью. Пренебрежение данным указанием может привести к повреждению лампы. (00210b)
8. Установите новую лампу. Совместите выступ на лампе с пазом в корпусе фары.
9. См. Рисунок 3. Поверните проволочный фиксатор (1) на место и зафиксируйте его под кромкой фиксатор (2).
ПРИМЕЧАНИЕ
Если фиксирующий винт откручивался для ослабления крепления проволочного фиксатора, затяните его до упора, удерживая при этом фиксатор на своем месте. Убедитесь, что конус отражателя остался сцентрирован с декоративным логотипом. Если это не так, то ослабляя фиксирующий винт, повторяйте процедуру, пока не будет достигнуто правильное положение.
10. Установите резиновый чехол на заднюю часть корпуса.
11. Модели HDI: Поверните фиксатор лампы габаритного фонаря против часовой стрелки на 1/4 оборота, чтобы его снять. Замените лампу и установите фиксатор лампы в ее корпус.
12. Подсоедините разъем фары к ее лампе.
13. Установите узел фары и затяните с моментом 1–2 N·m (9–18 in-lbs).
14. Установите пружину дверцы фары в верхний паз корпуса фары и закрепите дверцу (хромированное кольцо) винтом. Затяните с моментом 1–2 N·m (9–18 in-lbs).

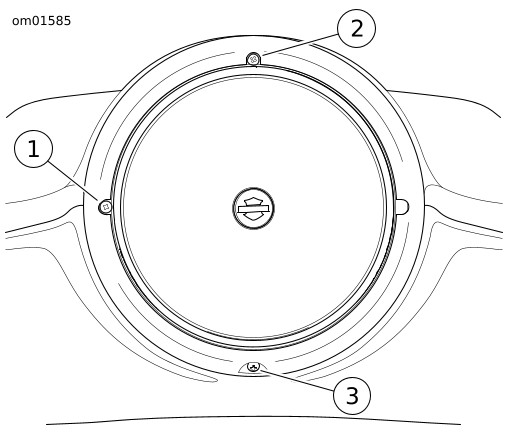

1Горизонтальный регулятор
2Вертикальный регулятор
3Винт дверцы фары
Рисунок 1. Фара: модель FLD

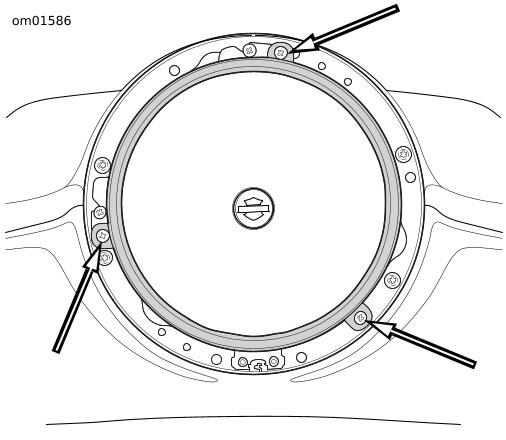

Рисунок 2. Фиксирующие винты фары: модель FLD
1Проволочный фиксатор
2Фиксатор
Рисунок 3. Проволочный фиксатор
