Предохранители
См. Рисунок 1. Блок предохранителей находится под левой крышкой, расположенной позади крышки электрической панели. В нем находятся сменные предохранители.
ПРИМЕЧАНИЕ
См. Рисунок 1. Запасные предохранители установлены в гнездах 7 и 8 блока предохранителей. Для замены используются автомобильные предохранители серии ATO.
Замена предохранителей
| 1. | Поверните ключ зажигания в положение ВЫКЛ. | |
| 2. | Аккуратно потянув, снимите левую крышку с рамы. (Никаких инструментов не требуется). | |
| 3. | См. Рисунок 1. Выньте предохранитель и проверьте его плавкую вставку. | |
| 4. | При необходимости установите новый предохранитель. | |
УВЕДОМЛЕНИЕ При замене всегда устанавливайте предохранители того же типа и номинала по току. Использование несоответствующих предохранителей может привести к повреждению системы электрооборудования. (00222a) | ||
| 5. | Совместите установочные штыри боковой крышки с прокладками на раме и, надавив, установите крышку на место. |
| 1 | Реле стартера |
| 2 | Реле системы |
| 3 | Главный предохранитель (40 А) |
| 4 | Блок ECM (15 А) |
| 5 | Топливный насос (15 А) |
| 6 | Пустое гнездо (на моделях HDI: предохранитель блока управления двигателем) |
| 7 | Запасной (15 А) |
| 8 | Запасной (15 А) |
| 9 | Пользовательское дополнительное оборудование (15 А) |
| 10 | Зажигание P&A (2 А макс.) |
| 11 | Аккумуляторная батарея (15 А) |
| 12 | Дополнительное оборудование (15 А) |
| 13 | Приборы (15 А) |
| 14 | Зажигание (15 А) |
| 15 | Лампы (15 А) |

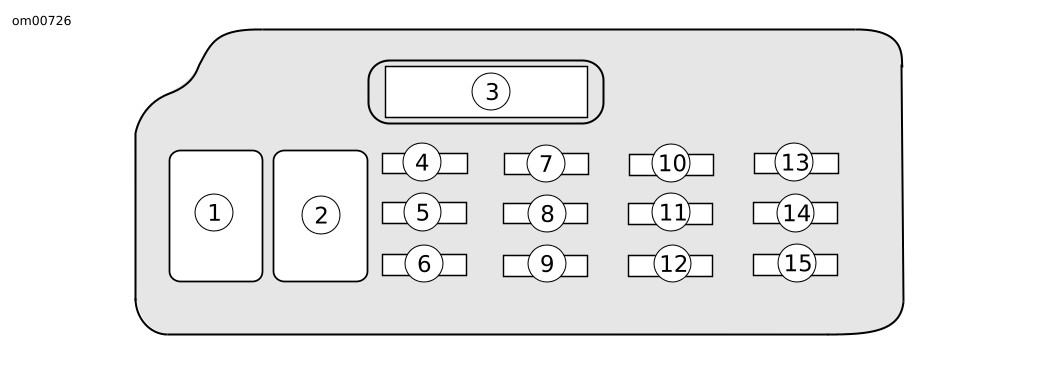

Рисунок 1. Блок предохранителей
Замена главного предохранителя
См. Рисунок 2. Для защиты электрической проводки все модели Dyna снабжены главным предохранителем. Через указанный главный 40-амперный предохранитель мотоцикл получает питание от аккумуляторной батареи. Он установлен в держателе под боковой крышкой, расположенной с левой стороны мотоцикла.
- Аккуратно потянув, снимите левую крышку с рамы. (Никаких инструментов не требуется).
- При наличии сирены охранной системы ВКЛЮЧИТЕ зажигание, имея при себе брелок, чтобы выключить охранный режим.
- Зажмите и выньте главный предохранитель из держателя.
- Вставьте выводы нового главного предохранителя в гнезда держателя.
- Совместите установочные штыри боковой крышки с прокладками на раме и, надавив, установите крышку на место.

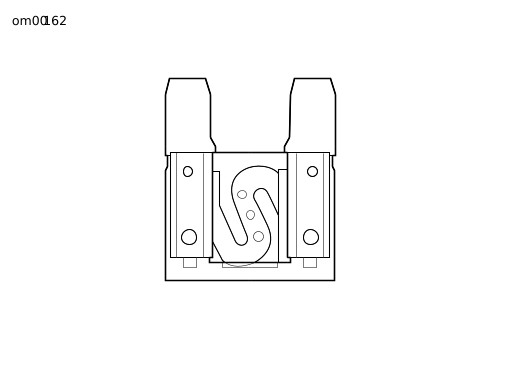

Рисунок 2. Главный предохранитель
