Cм. Рисунок 1. Защита электрооборудования мотоцикла обеспечивается следующими тремя предохранителями.
Главный предохранитель (1): предохранитель номиналом 40 A, защищающий все цепи, включая те, которые защищаются предохранителем аккумуляторной батареи на 15 A. Неисправность данного предохранителя приводит к останову двигателя мотоцикла. Обратитесь к дилеру компании Harley-Davidson.
Предохранитель запасных частей и аксессуаров (2): предохранитель 15 A, защищающий цепи всех установленных аксессуаров.
Предохранитель аккумуляторной батареи (3): предохранитель номиналом 15 A, защищающий все цепи. В случае выхода из строя данного предохранителя во время работы двигателя, мотоцикл продолжит работать и питание наиболее важных цепей, таких, например, как ABS, сохранится. Неисправность данного предохранителя приведет к появлению диагностического кода. Обратитесь к дилеру компании Harley-Davidson.
Всю остальную защиту электрооборудования мотоцикла обеспечивает блок управления бортовыми системами (BCM). Блок BCM отслеживает состояние отдельных цепей, при необходимости обесточивает их и включает повторно. Если замена предохранителя или выключение/включение питания мотоцикла не устранили проблему, обратитесь к дилеру Harley-Davidson.
Замена предохранителей
ПРИМЕЧАНИЕ
При снятии боковой крышки не тяните за металлический выступ (2). Это приведет к повреждению крышки.
- Cм. Рисунок 2. Снимите левую боковую крышку.
- Отожмите пластиковый выступ (3), чтобы отсоединить металлический выступ (2) от кожуха.
- Отсоедините крышку от выступов (5) на кожухе.
- См. Рисунок 1. Замените нужный предохранитель на новый .
- См. Рисунок 2. Установите левую боковую крышку.
- Совместите прорези (4) с выступами (5).
- Установите крышку таким образом, чтобы пластиковый выступ (3) вошел в зацепление с металлическим (2).
| 1 | Главный |
| 2 | Запасные части и аксессуары |
| 3 | Аккумуляторная батарея |
Рисунок 1. Блок предохранителей

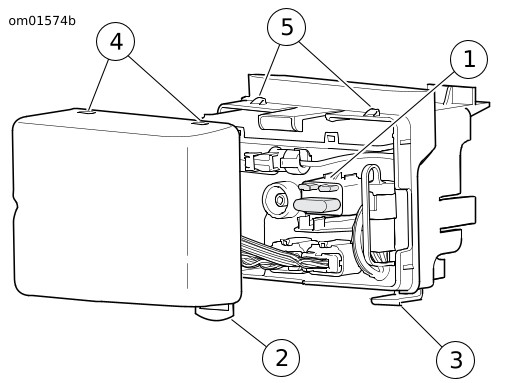

| 1 | Блок предохранителей |
| 2 | Металлический выступ |
| 3 | Пластиковый выступ |
| 4 | Прорезь (2) в крышке |
| 5 | Выступ (2) на кожухе |
Рисунок 2. Кожух электропроводки (левая сторона)
