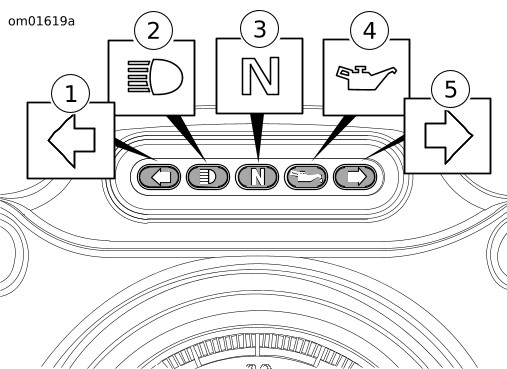

См. Рисунок 1. Индикаторы поворота (1, 5) начинают мигать при включении указателей поворота. При включении аварийной сигнализации (4 огня), оба индикатора начнут мигать одновременно.

См. Рисунок 1. Индикатор дальнего света (2) загорается при нажатии на переключатель дальнего света или мигания дальним светом.

См. Рисунок 1. Индикатор нейтрали (3) загорается при переключении коробки передач на нейтраль.

См. Рисунок 1. Включение индикатора давления масла (4) сигнализирует о прекращении циркуляции масла в двигателе при достаточном уровне масла.

Индикатор загорается при включении зажигания до запуска двигателя. Индикатор гаснет, когда двигатель перестает работать на холостом ходу.

Индикатор давления масла может загораться по следующим причинам:

См. Рисунок 2. Индикатор проверки двигателя (1) показывает, исправно ли работает двигатель/система управления двигателем. Цвет контрольной лампы двигателя желтый.

Контрольная лампа двигателя загорается при переводе замка зажигания в положение ON (ВКЛ.) и гаснет после его запуска.

Если индикатор проверки двигателя не выключается после запуска двигателя или включается в любое другое время, обратитесь к дилеру Harley-Davidson.

См. Рисунок 2. Индикатор низкого уровня топлива (2) загорается, если уровень топлива в баке опускается ниже резервного уровня. См. Технические характеристики . Контрольная лампа низкого уровня топлива не выключится, пока в бак не будет залито достаточно топлива, зажигание не будет выключено и снова включено и транспортное средство не начнет двигаться вперед. Если индикатор низкого уровня топлива мигает с постоянной периодичностью, обратитесь к дилеру Harley-Davidson.

См. Рисунок 2. Контрольная лампа разрядки аккумуляторной батареи (3) сигнализирует об избыточной зарядке или разрядке аккумуляторной батареи. См. Порядок технического обслуживания → Техническое обслуживание аккумуляторной батареи .

См. Рисунок 2. Красный индикатор охранной системы (4) загорается, когда охранная система включена. Описание работы охранной системы см. в ОХРАННАЯ СИСТЕМА .

если контрольная лампа продолжает гореть непрерывно после отключения охранной системы, обратитесь к дилеру Harley-Davidson.

Мигает: см. Рисунок 2 . На мотоциклах, оснащенных ABS, индикатор ABS начинает мигать при запуске мотоцикла. Мигающая контрольная лампа сигнализирует о включении режима самодиагностики системы. Он продолжит мигать пока скорость движения мотоцикла не превысит 5 km/h (3 mph). ABS не начнет работать, пока не погаснет данный индикатор. См. Порядок действий → Тормозная система .

Горит постоянно: непрерывно включенный индикатор сигнализирует о наличии неисправности в системе ABS. Система ABS при этом отключится, а тормоза продолжат работать в режиме тормозной системы не оснащенной ABS. Обратитесь к дилеру Harley-Davidson для устранения неисправностей.
