Ключ зажигания
Ключ зажигания блокирует замок зажигания для предотвращения несанкционированного использования или угона мотоцикла.
См. Рисунок 1. В случае утери дилер Harley-Davidson может заменить ключ, используя его уникальный номер. Номер (2) выштампован на верхней части ключа под пластиковой крышкой (1). Запишите номер ключа в строку страницы с персональными сведениями и информацией о дилере на лицевой стороне данного руководства пользователя.
ПРИМЕЧАНИЕ
Лампы работают, когда ключ зажигания повернут в положение IGN (ЗАЖИГАНИЕ), в соответствии с требованиями законодательства некоторых регионов.
Замок зажигания управляет работой электрооборудования мотоцикла. См. Таблица 1.
ПРЕДУПРЕЖДЕНИЕФункция автоматического включения фары обеспечивает улучшение видимости водителя мотоцикла для других участников движения. Обязательно в любых условиях включайте фару. Если водитель мотоцикла плохо виден другим участникам движения, это может привести к тяжелым травмам или гибели людей. (00030b)
УВЕДОМЛЕНИЕ
Перед тем как заблокировать мотоцикл, поворачивайте замок зажигания в положение OFF (ВЫКЛ.). Если замок зажигания будет оставлен в положении ACC (АКСЕССУАР), подсветка панели приборов останется включенной, что приведет к разрядке аккумуляторной батареи. (00492b)
УВЕДОМЛЕНИЕ
Обеспечьте защиту мотоцикла от угона. Припарковав и не заперев должным образом мотоцикл, вы подвергаете его риску кражи и/или повреждения. (00151b)
УВЕДОМЛЕНИЕ
Не смазывайте цилиндр замка смазками на нефтяной основе или графитовыми смазками. Это может привести к его заклиниванию. (00152a)
| 1 | Крышка |
| 2 | Номер ключа |
Рисунок 1. Ключ замка зажигания/блокировки вилки
Таблица 1. Положения замка зажигания
ПЕРЕКЛЮЧАТЕЛЬ ПАРАМЕТР | ФУНКЦИЯ |
|---|---|
OFF (ВЫКЛ.) | Зажигание, лампы и аксессуары выключены. |
АКСЕССУАР (ACC) * | Аксессуары включены. Аварийная световая сигнализация может быть включена. Лампы панели приборов включены. Переключатель фары может быть переведен в положение включения дальнего и ближнего света. Стоп-сигнал и звуковой сигнал срабатывают. |
ЗАЖИГАНИЕ (IGN) * | Зажигание, лампы и дополнительное оборудование включены. |
*Модели для международного рынка имеют дополнительную функцию – и передний и задний габаритные огни также включены. ПРИМЕЧАНИЕ. Долгое пребывание мотоцикла в режиме ACC (АКСЕССУАР) приведет к разрядке аккумулятора. Для предотвращения полной разрядки аккумуляторной батареи мотоцикл, оставленный с замком зажигания в положении ACC (АКСЕССУАР), через два часа автоматически выключится. Для возобновления нормальной работы поверните замок зажигания обратно в положение «OFF» (выкл.), а затем снова в нужное положение. | |
Все кроме FXSB
См. Рисунок 2. Замок зажигания расположен на панели приборов с верхней стороны топливного бака.
Разблокировка. Чтобы разблокировать замок, вставьте ключ и поверните его по часовой стрелке в положение UNLOCK (открыто). Выньте ключ из замка зажигания перед поездкой на мотоцикле. Если ключ останется в замке, он может выпасть во время движения.
Использование. Поверните замок зажигания в нужное положение. См. Таблица 1.
Блокировка. Замок зажигания можно заблокировать в положении OFF (ВЫКЛ.), либо в положении ACC (АКСЕССУАР). Чтобы заблокировать замок, поднимите его крышку, вставьте ключ и поверните его против часовой стрелки в положение «LOCK» (заперто).
| 1 | Положение «Блокировка» |
| 2 | Положение «Разблокировка» |
| 3 | Откройте крышку замка зажигания |
| 4 | IGN (ЗАЖИГАНИЕ) |
| 5 | OFF (ВЫКЛ.) (блокировка) |
| 6 | ACC (АКСЕССУАР) (блокировка) |
Рисунок 2. Замок зажигания: Все модели, кроме FXSB
FXSB

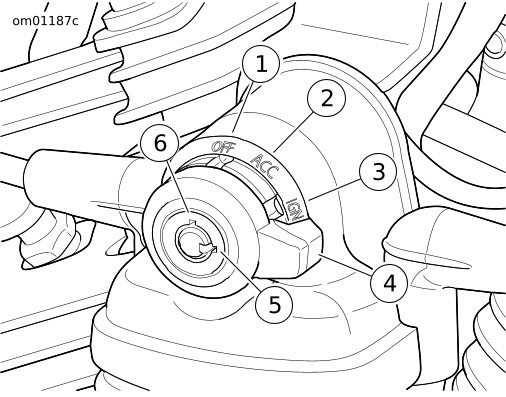

См. Рисунок 3. Замок зажигания расположен с левой стороны мотоцикла между цилиндрами двигателя.
Разблокировка. Вставьте ключ и поверните его по часовой стрелке, чтобы разблокировать рычажный переключатель. Выньте ключ из замка зажигания перед поездкой на мотоцикле. Если ключ останется в замке, он может выпасть во время движения.
Использование. Поверните рычажный переключатель в положение ACC (доп. оборудование) или IGN (зажигание). См. Таблица 1.
Блокировка. Поверните рычажный переключатель в положение OFF (ВЫКЛ.). Вставьте ключ и поверните его против часовой стрелки, чтобы заблокировать рычажный переключатель. Выньте ключ.
| 1 | «OFF» [выкл.] (можно запереть) |
| 2 | ACC (АКСЕССУАР) (блокировка) |
| 3 | IGN (ЗАЖИГАНИЕ) |
| 4 | Рычажный переключатель в положении IGN (ЗАЖИГАНИЕ) |
| 5 | Положение «Открыто» |
| 6 | Положение «Заперто» |
Рисунок 3. Замок зажигания: FXSB
