UWAGA
Postępuj zgodnie z tą procedurą, aby bezpiecznie wyłączyć układ elektryczny.
Wyłącz układ elektryczny za każdym razem, gdy przeprowadzasz konserwację motocykla lub gdy chcesz odłączyć/wymienić akumulator.
UWAGA
- Aby wyjąć lub wymienić główny bezpiecznik, skontaktuj się z autoryzowanym dealerem pojazdów elektrycznych (EV) Harley-Davidson.
- Aby odłączyć akumulator, wykonaj tę procedurę.
Wyłącz układ elektryczny
| 1. | Upewnij się, że masz przy sobie breloczek. | |
| 2. | Usuń górną pokrywę. Zobacz Procedury obsługi → Górna Pokrywa . | |
| 3. | Ustaw wyłącznik silnika w pozycji PRACA. | |
| 4. | Zobacz Rysunek 1 . Odłącz złącze TCU (5-żyłowe). | |
| 5. | Odłącz syrenę od wnętrza pokrywy akumulatora, jeśli znajduje się ona na wyposażeniu. | |
| 6. | Ustaw przełącznik OFF/RUN w pozycji OFF. | |
| 7. | Zobacz Rysunek 2 . Zdejmij tylną pokrywę. UWAGA
przełącznik WŁ/WYŁ powinien być w położeniu WYŁ przez co najmniej 5 minut przed
Ładowarka pokładowa (OBC)
odłączeniem złącza.
| |
| 8. | Zobacz Rysunek 3 . Odłącz złącze zasilania pokładowej ładowarki akumulatora (OBC). |
W razie potrzeby odłącz akumulator. Zobacz Procedury obsługi → Wymiana akumulatora .
W razie potrzeby wykonaj konserwację.
Ponownie włącz układ elektryczny
UWAGA
Upewnij się, że wyłącznik silnika znajduje się w pozycji OFF i masz przy sobie breloczek.
| 1. | Podłącz TCU. | |
| 2. | Podłącz syrenę, jeśli jest elementem wyposażenia. | |
| 3. | Podłącz złącze OBC. | |
| 4. | Zamontuj tylną pokrywę. | |
| 5. | Zamontuj górną pokrywę. |

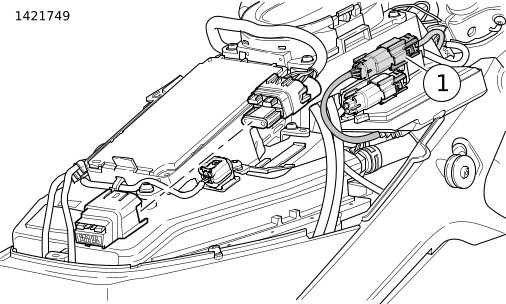

| 1 | Złącze TCU (5-żyłowe) |
Rysunek 1. Złącze TCU
| 1 | Wkręt (2) |
| 2 | Tylna pokrywa |
Rysunek 2. Tylna pokrywa

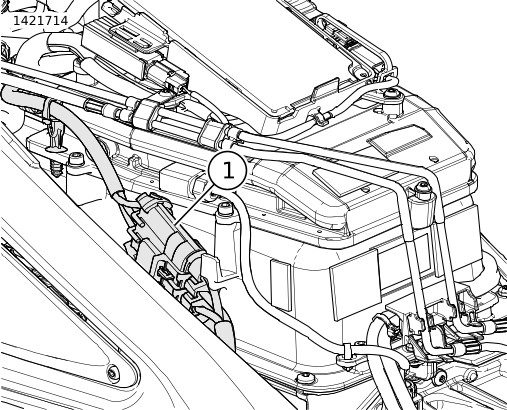

| 1 | Złącze zasilania OBC |
Rysunek 3. Złącze OBC
