ПРЕДУПРЕЖДЕНИЕ
Смотрите раздел АКСЕССУАРЫ И ГРУЗ в разделе БЕЗОПАСНОСТЬ ПРЕЖДЕ всего в руководстве пользователя. Неправильное распределение груза или ненадлежащая установка дополнительного оборудования могут привести к поломке деталей и негативно повлиять на устойчивость, управляемость и характеристики мотоцикла, став причиной серьезных травм или гибели людей. (00021c)
УВЕДОМЛЕНИЕ
Проверяйте надежность установки рамы (рам) кофров и затяжку их креплений. Пренебрежение данной проверкой может привести к ослаблению креплений кофров и (или) их повреждениям. (00171b)
Снятие
  1. Cм. Рисунок 1. Отстегните ремни кофра.
  2. Одной рукой придерживая кофр, второй рукой отвинтите стопорные гайки с фланцами и шайбами (1) от монтажного кронштейна кофра (2).
  3. Снимите колпачковую гайку с шайбой (5) и кофр с монтажного кронштейна кофра (4).
  4. При управлении мотоциклом без кофров снимите с монтажного кронштейна кофра нейлоновую пружинную шайбу (6) и каретный болт (7).
Установка
1. Cм. Рисунок 1. При снятии установите каретный болт крепления кофра (7) и пружинную шайбу (6).
2. Совместите кофр с крепежными отверстиями в опоре заднего крыла.
3. Вставьте крепежные шпильки (2) в крепежные отверстия кофра.
4. Установите крепежные детали.
a. Установите стопорные гайки с фланцами и шайбы (1).
b. Установите шайбу и колпачковую гайку (5) на монтажный кронштейн кофра.
c. Затяните с моментом 20,3 N·m (15–18 ft-lbs).
5. Застегните ремни кофра.
ПРЕДУПРЕЖДЕНИЕ
Не позволяйте пассажиру использовать кофры в качестве поручней. Если пассажир во время движения не будет держаться за специально предназначенный для этого ремешок пассажирского сиденья, это может привести к серьезным травмам или гибели людей. (00081a)
Процедуру надлежащего обслуживания кофров см. в Уход и чистка → Уход за изделиями из кожи и винила.
1Стопорные гайки с фланцами и шайбы
2Шпильки креплений
3Опора заднего крыла
4Монтажный кронштейн кофра
5Колпачковая гайка с шайбой
6Пружинная шайба
7Болт с квадратным подголовком

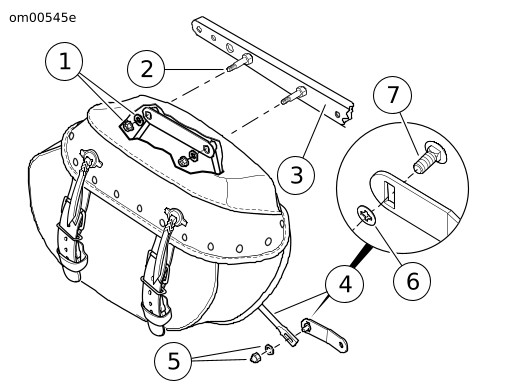

Рисунок 1. Крепление кофра: FLSTC
