Предохранители
Cм. Рисунок 1. Электрические цепи защищаются тремя предохранителями. Отдельные цепи мотоцикла защищаются блоком управления бортовыми системами (BCM).
- Главный (1): предохранитель номиналом 40 A, защищающий все цепи, включая те, которые защищаются предохранителем аккумуляторной батареи на 15 A. Неисправность данного предохранителя приводит к остановке работы мотоцикла. Обратитесь к дилеру компании Harley-Davidson.
- Доп. оборудование (2): предохранитель номиналом 15 A, защищающий цепи аксессуаров.
- Предохранитель аккумуляторной батареи (3): предохранитель номиналом 15 A, защищающий все цепи. В случае выхода из строя данного предохранителя во время работы двигателя, мотоцикл продолжит работать и питание наиболее важных цепей, таких, например, как ABS, сохранится. Неисправность данного предохранителя приведет к появлению диагностического кода. Обратитесь к дилеру компании Harley-Davidson.
Снятие
- При наличии сирены охранной системы ВКЛЮЧИТЕ зажигание, имея при себе брелок, чтобы выключить охранный режим.
- Снимите сиденье. Cм. Техническое обслуживание и смазка → Сиденья.
- Cм. Рисунок 2. Снимите крышку блока предохранителей.
- Cм. Рисунок 1. Выньте нужный предохранитель.
Установка
УВЕДОМЛЕНИЕ
При замене всегда устанавливайте предохранители того же типа и номинала по току. Использование несоответствующих предохранителей может привести к повреждению системы электрооборудования. (00222a)
- Вставьте новый предохранитель.
- Установите крышку на блок предохранителей.
- Установите сиденье. Cм. Техническое обслуживание и смазка → Сиденья.
| 1 | Главный |
| 2 | Запасные части и аксессуары |
| 3 | Аккумуляторная батарея |
Рисунок 1. Блок предохранителей

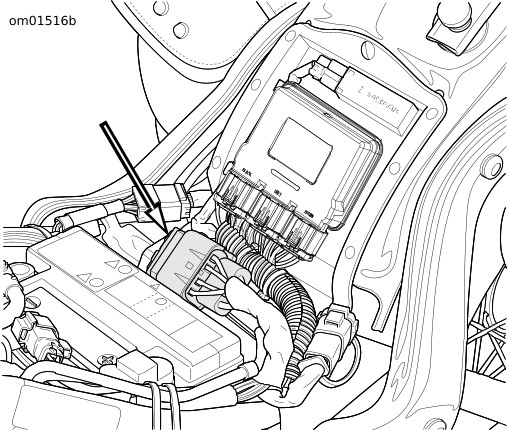

Рисунок 2. Расположение блока предохранителей
