Шестая передача
Cм. Рисунок 1. Индикатор шестой передачи (1) сигнализирует о переключении коробки передач на шестую передачу.
Охранная система
Cм. Рисунок 1. Индикатор охранной системы (2) загорается при включении охранного режима, если мотоцикл оснащен охранной системой. Cм. ОХРАННАЯ СИСТЕМА → Охранная система.
Если индикатор охранной системы продолжает гореть после выключения охранной системы, обратитесь к дилеру Harley-Davidson.
Разрядка аккумуляторной батареи
Cм. Рисунок 1. Индикатор разрядки аккумуляторной батареи (3) сигнализирует об избыточной зарядке или разрядке аккумуляторной батареи. Cм. Техническое обслуживание и смазка → Техническое обслуживание аккумуляторной батареи.
Круиз-контроль: FLSS, FLSTC, FLSTFBS, FLSTN
Горит непрерывно: Cм. Рисунок 1. Индикатор круиз-контроля (4) загорается оранжевым при включении круиз-контроля. Индикатор загорается зеленым цветом, когда установлена скорость круиз-контроля и мотоцикл движется с указанной скоростью. Индикатор вновь загорается оранжевым цветом, если круиз-контроль отключен и находится в ожидании команды возобновления. Cм. Органы управления и индикаторы → Круиз-контроль: FLSS, FLSTC, FLSTFBS, FLSTN.
Низкий уровень топлива
Горит непрерывно: Cм. Рисунок 1. Желтый сигнальный индикатор низкого уровня топлива (5) загорается, когда уровень бензина в баке достигает нижней отметки. См. Технические характеристики → Технические характеристики → Емкости.
Мигает: Если индикатор низкого уровня топлива постоянно мигает, это сигнализирует о неисправности в схеме контроля уровня топлива. Обратитесь к дилеру компании Harley-Davidson.
Антиблокировочная тормозная система (ABS)
ПРЕДУПРЕЖДЕНИЕЕсли индикатор ABS продолжает мигать при движении со скоростью выше 5 km/h (3 mph) или горит непрерывно, это означает, что система ABS неисправна. Обычная тормозная система по-прежнему работает, но может произойти блокирование колеса при торможении. Для ремонта системы ABS обратитесь к дилеру Harley-Davidson. Блокирование колеса приведет к скольжению юзом, что может вызвать потерю управления и повлечь за собой тяжелые травмы или гибель людей. (00361b)
Мигает: Cм. Рисунок 1. На мотоциклах, оснащенных ABS, индикатор ABS (6) начинает мигать при запуске мотоцикла. Мигающий индикатор сигнализирует о включении режима самодиагностики системы. Индикатор продолжит мигать, пока скорость движения мотоцикла не превысит 5 km/h (3 mph). ABS не начнет работать, пока не погаснет данный индикатор.
Горит непрерывно: Непрерывно горящая лампа сигнализирует о наличии неисправности в системе ABS. Система ABS при этом отключится, а тормоза продолжат работать в режиме тормозной системы не оснащенной ABS. Обратитесь к дилеру Harley-Davidson для устранения неисправностей.
Проверка двигателя
Cм. Рисунок 1. Индикатор проверки двигателя (7) расположен на панели приборов. Его назначение – показывать исправно или неисправно работает двигатель/система управления двигателем. Данный индикатор двигателя имеет желтый цвет.
Обычно индикатор проверки двигателя загорается при первоначальном включении зажигания. В течение этого времени система управления двигателем выполняет цикл самодиагностики.
Если индикатор проверки двигателя не выключается после запуска двигателя или включается в любое другое время, обратитесь к дилеру Harley-Davidson.
| 1 | Шестая передача |
| 2 | Охранная система (если установлена) |
| 3 | Разрядка аккумуляторной батареи |
| 4 | Круиз-контроль (если установлен) |
| 5 | Низкий уровень топлива |
| 6 | ABS (также показывается значок ABS км/ч) |
| 7 | Проверка двигателя |

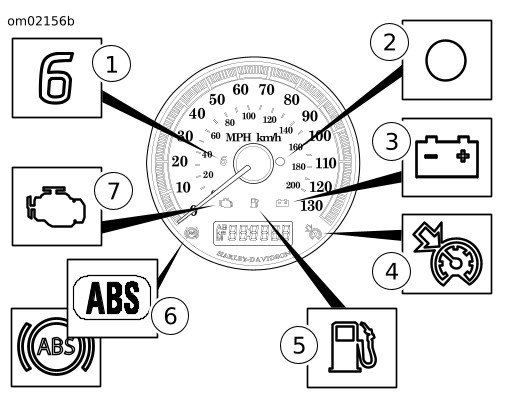

Рисунок 1. Индикаторы панели приборов
