Снятие
ПРИМЕЧАНИЕ
Снимая вставку, тяните только за передний край, не надавливая на середину. В противном случае можно повредить вставку.
  1. Модели без прямого доступа к винтам: Cм. Рисунок 1. Потяните за передний край вставки (7) и снимите ее.
  2. Выверните винт (8) и снимите крышку воздушного фильтра (9) с резиновым уплотнением (1).
  3. Вывинтите три винта (5), чтобы освободить крепление кронштейна крышки (2) из фильтрующего элемента (4).
  4. Снимите фильтрующий элемент, оттягивая патрубок сапуна (3) от отверстия с внутренней стороны.
  5. Снимите патрубок сапуна с болтов сапуна.
  6. Осмотрите патрубок сапуна и штуцеры на предмет повреждения. При необходимости замените.
  7. Осмотрите и очистите фильтрующий элемент. При необходимости замените. Cм. Техническое обслуживание и смазка → Очистка фильтрующего элемента.
Установка
ПРИМЕЧАНИЕ
Установка воздушного фильтра без патрубков сапуна обеспечит возможность выброса паров из картера в атмосферу. Отсутствие патрубков сапуна нарушает требования нормативов по выбросам выхлопных газов.
1. Cм. Рисунок 1. Установите патрубок сапуна (3) на болты сапуна.
2. Вставьте патрубок сапуна в отверстие с внутренней стороны фильтрующего элемента.
3. Установите фильтрующий элемент (4) на заднюю стенку, повернув его плоской стороной на четыре часа.
4. Установите кронштейн крышки (2) и винты (5). Затяните с моментом Винты кронштейна крышки воздушного фильтра108-132 фунт-сила-дюйма12,2—14,9 Н·м.
5. Убедитесь, что резиновое уплотнение (1) не повреждено и правильно установлено по периметру крышки воздушного фильтра (9).
6. Установите крышку воздушного фильтра на заднюю стенку. Нанесите немного резьбового герметика LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синий) на резьбу каждого винта. Вставьте винт. Затяните с моментом Нанесите резьбовой герметик LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синего цвета).Винт крышки воздушного фильтра36—60 фунт-сила-дюймов4,1—6,8 Н·мНанесите резьбовой герметик LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синего цвета)..
7. Модели без прямого доступа к винтам: закрепите вставку (7).
1Резиновое уплотнение
2Кронштейн крышки
3Патрубок сапуна
4Фильтрующий элемент
5Винт кронштейна крышки (3)
6Вставка с доступом к винту
7Вставка без доступа к винту
8Винт крышки
9Крышка

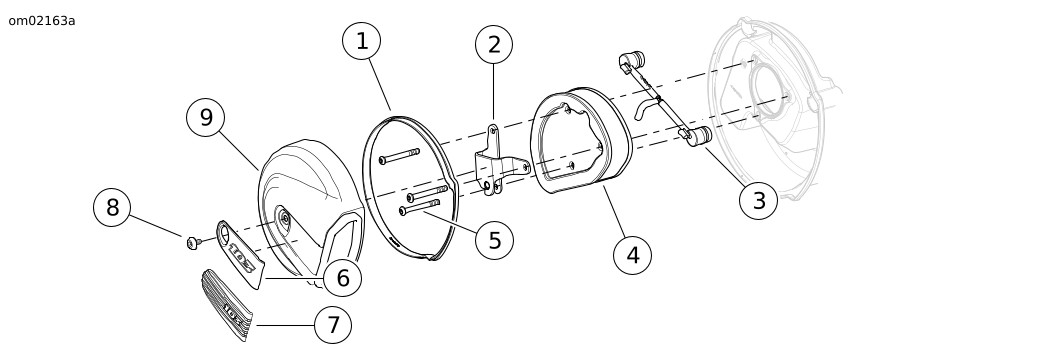

Рисунок 1. Узел воздушного фильтра
