ПРЕДУПРЕЖДЕНИЕУбедитесь, что резиновый пыльник закрывает клемму соленоида стартера, подсоединенную к положительному (+) кабелю аккумуляторной батареи. Отсутствие кожуха на клемме может привести к короткому замыканию и искрению, вызвав взрыв аккумуляторной батареи и став причиной тяжелых травм или гибели людей. (00463c)
| 1. | Cм. Рисунок 1. Поставьте кожух аккумуляторной батареи на место и установите фиксатор кожуха аккумуляторной батареи (1) под передней частью лотка аккумуляторной батареи (3). Убедитесь, что выступы (2) кожуха аккумуляторной батареи правильно расположены с обратной стороны лотка аккумуляторной батареи. | |
| 2. | Cм. Рисунок 2. Вставьте плюсовой провод аккумуляторной батареи (1) в фиксатор кожуха. Установите S-образный отвод на плюсовой провод аккумуляторной батареи со стороны стартера. Это обеспечит требуемое размещение торца клеммы для установки аккумуляторной батареи. | |
| 3. | Протяните жгут проводов заднего кислородного (O2) датчика (2) через фиксатор (3). | |
| ПРЕДУПРЕЖДЕНИЕ Сначала подсоединяется плюсовой (+) провод аккумуляторной батареи. Если плюсовой (+) провод коснется массы, к которой подсоединен минусовой (-) провод, это может привести к искрению и взрыву аккумулятора, став причиной тяжелых травм или гибели людей. (00068a) УВЕДОМЛЕНИЕ Правильно подсоедините провода к соответствующим клеммам аккумулятора. Неправильное подсоединение проводов аккумулятора может повредить систему электрооборудования мотоцикла. (00215a) | ||
| 4. | Cм. Рисунок 3. Установите аккумуляторную батарею. Затяните винт плюсовой клеммы аккумуляторной батареи моментом Винты клемм аккумуляторной батареи60—72 фунт-сила-дюйма6,8—8,1 Н·м. | |
| 5. | Подсоедините минусовой провод аккумуляторной батареи к контуру заземления рамы (1) перед тем, как подключать любой из проводов заземления аксессуара. | |
| 6. | Подсоедините минусовой провод аккумуляторной батареи (2) к аккумуляторной батарее. Затяните винт минусовой клеммы аккумуляторной батареи моментом Винты клемм аккумуляторной батареи60—72 фунт-сила-дюйма6,8—8,1 Н·м. | |
| 7. | Установите сиденье. |
| 1 | Фиксатор |
| 2 | Выступы |
| 3 | Лоток аккумуляторной батареи |

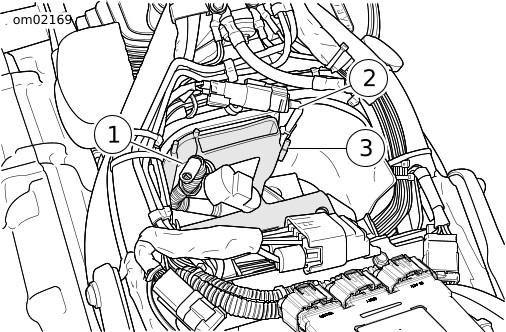

Рисунок 1. Кожух аккумуляторной батареи
| 1 | Плюсовой провод аккумуляторной батареи |
| 2 | Жгут проводов заднего кислородного датчика |
| 3 | Фиксатор |
Рисунок 2. Укладка проводов на кожухе аккумуляторной батареи
| 1 | Плюсовая (+) клемма |
| 2 | Минусовая (–) клемма |

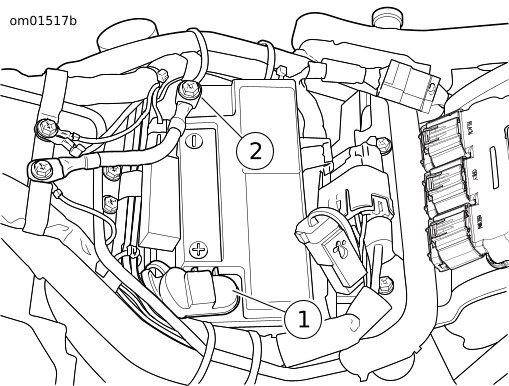

Рисунок 3. Аккумуляторная батарея: Модели Softail
