Снятие
- Cм. Рисунок 1. Выверните винт крышки воздушного фильтра (6). Снимите крышку воздушного фильтра (1), переходник крышки (5) и распорную втулку (1).
- Выверните винты (4) фильтра и снимите фильтрующий элемент (3).
- Осмотрите и очистите фильтрующий элемент. При необходимости замените. Cм. Техническое обслуживание и смазка → Очистка фильтрующего элемента.
Установка
ПРИМЕЧАНИЕ
При проведении технического обслуживания воздушного фильтра нанесите немного резьбового герметика LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синего цвета) на резьбы всех крепежных элементов.
| 1. | Cм. Рисунок 1. Закрепите фильтрующий элемент (3) на установочных шпильках воздушного фильтра при помощи винтов (4). Затяните с моментом Нанесите резьбовой герметик LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синего цвета).Фильтрующий элемент воздушного фильтра55—60 фунт-сила-дюймов6,2—6,8 Н·мНанесите резьбовой герметик LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синего цвета).. | |
| 2. | Вставьте распорную втулку (2) в переходник (5). | |
| 3. | Выровняйте переходник относительно каналов в фильтрующем элементе и крепежных винтов. Вставьте адаптер ребрами в каналы в фильтрующем элементе. | |
| 4. | Закрепите крышку (1) на переходнике винтом крышки (6). Затяните с моментом Нанесите резьбовой герметик LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синего цвета).Винт крышки воздушного фильтра36—60 фунт-сила-дюймов4,1—6,8 Н·мНанесите резьбовой герметик LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (синего цвета).. |
| 1 | Крышка |
| 2 | Распорная втулка |
| 3 | Фильтрующий элемент |
| 4 | Винты воздушного фильтра (3) |
| 5 | Переходник |
| 6 | Винт крышки |

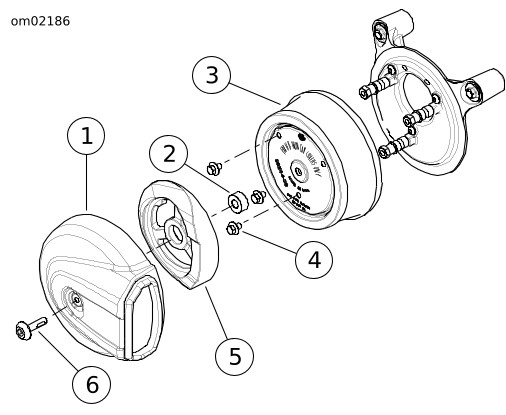

Рисунок 1. Воздушный фильтр: FLSS
