Ключ зажигания
Ключ зажигания блокирует замок зажигания для предотвращения несанкционированного использования или угона мотоцикла.
Cм. Рисунок 1. В случае потери ключа зажигания дилер Harley-Davidson может заменить его по уникальному номеру. Номер ключа (2) выгравирован на верхней части ключа под пластиковой крышкой (1). Запишите номер вашего ключа в специальной строке на странице для личной и дилерской информации в начале настоящего руководства пользователя.
ПРИМЕЧАНИЕ
Лампы работают, когда замок зажигания повернут в положение IGNITION (IGN) (ЗАЖИГАНИЕ), в соответствии с требованиями законодательства некоторых регионов.
Замок зажигания управляет работой электрооборудования мотоцикла. См. Таблица 1.
ПРЕДУПРЕЖДЕНИЕФункция автоматического включения фары обеспечивает улучшение видимости водителя мотоцикла для других участников движения. Обязательно в любых условиях включайте фару. Если водитель мотоцикла плохо виден другим участникам движения, это может привести к тяжелым травмам или гибели людей. (00030b)
УВЕДОМЛЕНИЕ
Перед тем как заблокировать мотоцикл, поворачивайте замок зажигания в положение OFF (ВЫКЛ.). Если замок зажигания будет оставлен в положении ACC (АКСЕССУАР), подсветка панели приборов останется включенной, что приведет к разрядке аккумуляторной батареи. (00492b)
УВЕДОМЛЕНИЕ
Обеспечьте защиту мотоцикла от угона. Припарковав и не заперев должным образом мотоцикл, вы подвергаете его риску кражи и/или повреждения. (00151b)
УВЕДОМЛЕНИЕ
Не смазывайте цилиндр замка смазками на нефтяной основе или графитовыми смазками. Это может привести к его заклиниванию. (00152a)
| 1 | Крышка |
| 2 | Номер ключа |

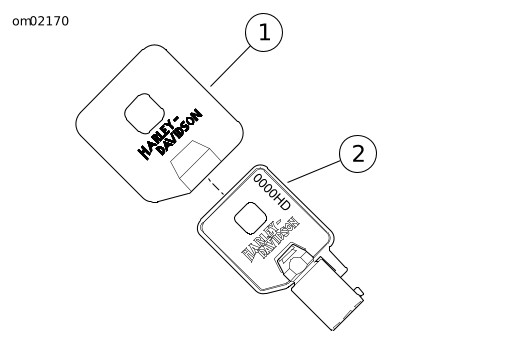

Рисунок 1. Ключ замка зажигания/блокировки вилки
Таблица 1. Положения замка зажигания
ПЕРЕКЛЮЧАТЕЛЬ ПОЗИЦИЯ | ФУНКЦИЯ |
|---|---|
OFF (ВЫКЛ.) | Зажигание, лампы и аксессуары выключены. |
ACCESSORY (ACC) * (АКСЕССУАР) | Аксессуары включены. Аварийная световая сигнализация может быть включена. Лампы панели приборов включены. Переключатель фары может быть переведен в положение включения дальнего и ближнего света. Стоп-сигнал и звуковой сигнал срабатывают. |
IGNITION (IGN) * (ЗАЖИГАНИЕ) | Зажигание, лампы и дополнительное оборудование включены. |
*Модели для международного рынка имеют дополнительную функцию – и передний и задний габаритные огни также включены. | |
Замок зажигания
Cм. Рисунок 2. Замок зажигания расположен на панели приборов с верхней стороны топливного бака.
Разблокировка. Чтобы разблокировать замок, вставьте ключ и поверните его по часовой стрелке в положение UNLOCK (открыто). Выньте ключ из замка зажигания перед поездкой на мотоцикле. Если ключ останется в замке, он может выпасть во время движения.
Использование. Поверните замок зажигания в нужное положение. См. Таблица 1.
Блокировка. Замок зажигания можно заблокировать в положении OFF (ВЫКЛ.), либо в положении ACC (АКСЕССУАР). Чтобы заблокировать замок, поднимите его крышку, вставьте ключ и поверните его против часовой стрелки в положение LOCK (БЛОКИРОВКА).
| 1 | Положение «Блокировка» |
| 2 | Положение «Разблокировка» |
| 3 | Откройте крышку замка зажигания |
| 4 | IGN (ЗАЖИГАНИЕ) |
| 5 | OFF (ВЫКЛ.) (блокировка) |
| 6 | ACC (АКСЕССУАР) (блокировка) |

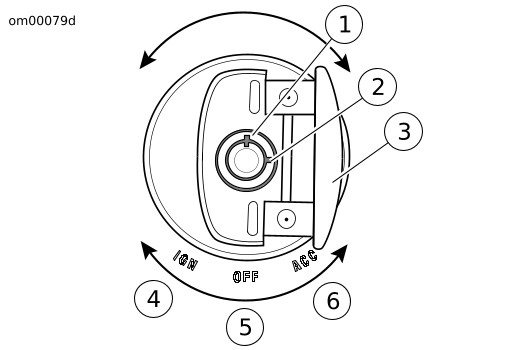

Рисунок 2. Замок зажигания: Все модели, кроме FXSB
