OSTRZEŻENIEUpewnij się, że gumowa osłona pokrywa zacisk cewki rozrusznika podłączony do dodatniego przewodu (+) akumulatora. Odkryty zacisk może doprowadzić do zwarcia i spowodować iskrzenie, co może być powodem wybuchu akumulatora, poważnych obrażeń lub śmierci. (00463c)
| 1. | Zobacz Rysunek 1. Ustaw pojemnik na akumulator na swoim miejscu i zainstaluj zacisk (1) pojemnika na akumulator pod przednią częścią podstawki na akumulator (3). Upewnij się, że zakładki (2) pojemnika na akumulator pasują nad tylną częścią podstawki na akumulator. | |
| 2. | Zobacz Rysunek 2. Podłącz przewód dodatni akumulatora (1) do zacisku pojemnika. Ustaw zagięcie przewodu dodatniego akumulatora w kształcie litery S na początkowym końcu przewodu. W ten sposób prawidłowo ustawisz końcówkę do instalacji akumulatora. | |
| 3. | Przeprowadź wiązkę tylną czujnika O2 (2) przez zacisk (3). | |
| OSTRZEŻENIE W pierwszej kolejności podłącz przewód dodatni (+) akumulatora. Jeśli przewód dodatni (+) dotknąłby masy przy podłączonym przewodzie ujemnym (-), powstające iskry mogłyby spowodować wybuch akumulatora, co z kolei mogłoby być przyczyną śmierci lub poważnych obrażeń ciała. (00068a) POWIADOMIENIE Połącz przewody do właściwych końcówek akumulatora. Podłączenie do nieodpowiednich końcówek mogłoby spowodować uszkodzenie układu elektrycznego motocykla. (00215a) | ||
| 4. | Zobacz Rysunek 3. Zamontuj akumulator. Dokręć śrubę mocującą dodatniego zacisku akumulatora momentem Wkręty bieguna akumulatora60–72 funty-siła x cal6,8–8,1 Nm. | |
| 5. | Podłącz ujemny przewód akumulatora do uziemienia ramy akumulatora (1) przed podłączeniem jakichkolwiek przewodów uziemienia akcesoriów. | |
| 6. | Podłącz ujemny przewód akumulatora (2) do akumulatora. Dokręć śrubę mocującą ujemnego zacisku akumulatora momentem Wkręty bieguna akumulatora60–72 funty-siła x cal6,8–8,1 Nm. | |
| 7. | Zamontuj siodło. |
| 1 | Uchwyt |
| 2 | Języczki |
| 3 | Podstawka akumulatora |
Rysunek 1. Pojemnik na akumulator

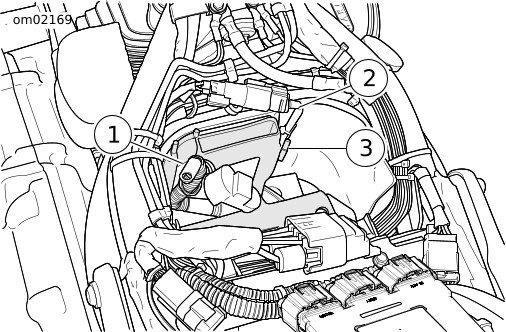

| 1 | Dodatni przewód akumulatora |
| 2 | Wiązka tylna czujnika tlenu |
| 3 | Uchwyt |
Rysunek 2. Przeprowadzenie przewodów pojemnika na akumulator

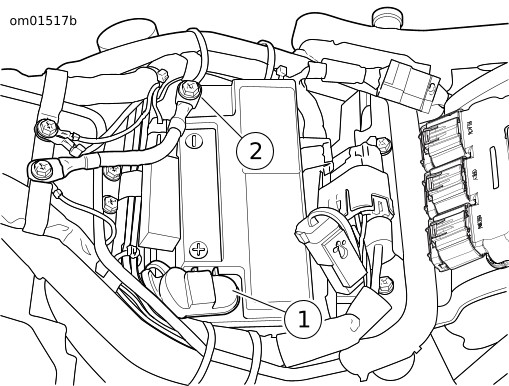

| 1 | Końcówka dodatnia (+) |
| 2 | Końcówka ujemna (-) |
Rysunek 3. Akumulator: Modele Softail
