Identifikation för stötdämpare
Sportster-modeller (utom XL1200T och XL1200CX) har korta, medellånga eller länga stötdämpare (varierar beroende på för vilken marknad den har anpassats).
  1. Parkera motorcykeln på sidstödet utan bagage någon belastning.
  2. Identifiera stötdämparen.

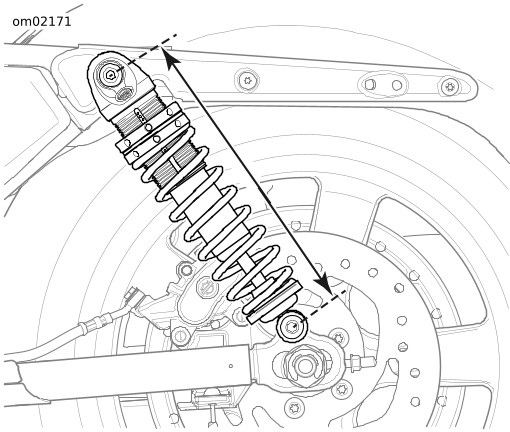

    1. Alla utom XL1200T och XL1200CX: Se Figur 1. Mät från mitten av stötdämparens undre fästbult till mitten av den övre fästbulten. Jämför mätvärdet med identifieringstabellen för att ta reda på om din motorcykel har korta, medellånga eller långa stötdämpare. Se Tabell 1.
    2. XL1200CX: Se Figur 2. Identifiera stötdämparen på XL1200CX med hjälp av den orangefärgade Harley-Davidson Bar & Shield (1) på stötdämparens ovansida.
Figur 1. Stötdämparens längd

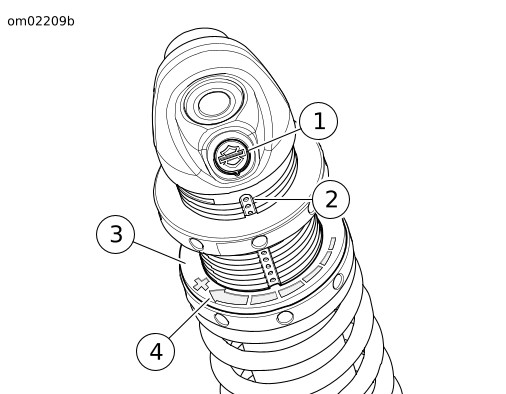

1Orange Bar & Shield: XL1200CX
2Punkt ett (räkna ned)
3Bricka
4Öka förspänningen (medurs)
Figur 2. Pil för justering av fjäderförspänning
Tabell 1. Stötdämparens längd
MÄTVÄRDE *
STÖTDÄMPARE
in
mm
11,220
285,0
Kort. Tabell 3
11,712
297,5
Medellång. Tabell 4
13,366
339,5
Lång. Tabell 5
* Mät utan last och uppställd på sidstöd.
Identifiera förspänningen
ANMÄRKNING
Förarens totala vikt med passagerare, bagage och tillbehör får inte överskrida den högsta tillåtna sammanlagda vikten. Se Tabell 2.
  1. Lägg ihop förarens och den personliga utrustningens vikt.
  2. Lägg separat ihop vikten för passageraren, passagerarens personliga utrustning, bagage och eventuella tillbehör.
Tabell 2. Högsta tillåtna sammanlagda vikt: Alla utom XL1200T
MODELL
TEKNISKA DATA
lb
kg
XL883L
431
196
XL883N
436
198
XL1200C
409
186
XL1200CX
429
195
XL1200NS
438
199
XL1200X
444
202
XL1200XS
438
199
  1. Leta upp den tabell som överensstämmer med din motorcykels modell och stötdämparkonfiguration.
    1. Korta resor: Se Tabell 3.
    2. Medellånga resor: Se Tabell 4.
    3. Långa resor: Se Tabell 5.
    4. XL1200CX: Se Tabell 6.
  2. Leta upp det förspänningspunktsnummer i tabellen som motsvarar beräkningen för förare, passagerare, bagage och tillbehör.
    1. Leta reda på raden där förarens totalvikt står under FÖRARENS VIKT.
    2. Leta reda på kolumnen för den totala vikten på en passagerare, bagage och tillbehör på raden PASSAGERARE, LAST OCH TILLBEHÖR.
    3. Siffran där raden FÖRARENS VIKT och PASSAGERARE, BAGAGE OCH TILLBEHÖR skär varandra är den rekommenderade förspänningspunkten.
Tabell 3. Förspänning av korta stötdämpare
EXTRA VIKT FÖR PASSAGERARE, BAGAGE OCH TILLBEHÖR
lb
0
20
40
60
80
100
120
140
160
180
200
220
240
kg
0
9
18
27
36
45
54
64
73
82
91
100
109
FÖRARENS VIKT
FÖRSPÄNNINGSPUNKT
lb
kg
100–129
45–59
1
2
3
4
5
6
6
7
8
9
9
10
10
130–159
59–72
2
3
4
5
6
7
7
8
9
9
10
10
11
160–189
73–86
3
4
5
6
7
7
8
9
9
10
10
11
12
190–219
86–99
4
5
6
7
7
8
9
9
10
11
11
12
-
Tabell 4. Förspänning av medellånga stötdämpare
VIKT FÖR PASSAGERARE, BAGAGE OCH TILLBEHÖR
lb
0
16
32
48
64
80
96
112
128
144
160
176
192
208
224
240
kg
0
7
15
22
29
36
44
51
58
65
73
80
87
94
102
109
FÖRARENS VIKT
FÖRSPÄNNINGSPUNKT
lb
kg
100–123
45–56
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
124–147
56–67
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
13
148–171
67–78
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
-
172–195
78–89
4
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
196–219
89–99
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
-
Tabell 5. Förspänning av långa stötdämpare
VIKT FÖR PASSAGERARE, BAGAGE OCH TILLBEHÖR
lb
0
18
36
54
72
90
108
126
144
162
180
198
216
234
kg
0
8
16
25
33
41
49
57
65
73
82
90
98
106
FÖRARENS VIKT
FÖRSPÄNNINGSPUNKT
lb
kg
116–141
53–64
1
2
3
4
5
6
7
8
9
10
11
11
12
13
142–167
64–76
2
3
4
5
6
7
8
9
10
11
11
12
13
-
168–193
76–88
3
4
5
6
7
8
9
10
11
11
12
13
-
-
194–219
88–99
4
5
6
7
8
9
10
11
11
12
13
-
-
-
Tabell 6. Stötdämparnas förspänning: XL1200CX
VIKT FÖR PASSAGERARE, BAGAGE OCH TILLBEHÖR
lb
0
25
50
75
100
125
150
175
200
225
kg
0
11
23
34
45
57
68
80
91
102
FÖRARENS VIKT
FÖRSPÄNNINGSPUNKT
lb
kg
88–124
40–56
1
2
3
4
5
6
7
8
9
10
125–161
57–73
2
3
4
5
6
7
8
9
10
11
162–198
74–90
3
4
5
6
7
8
9
10
11
12
199–235
91–107
4
5
6
7
8
9
10
11
12
-
Justering av stötdämpare
VARNING
Båda stötdämparna måste ställas in med samma fjäderförspänning. Olika inställningar kan påverka köregenskaperna negativt, vilket kan leda till dödsfall eller allvarliga personskador. (00036b)
ANMÄRKNING
Förhindra skador på justeringen och låsringarna genom att inte använda någon annan fast nyckel än den som medföljde motorcykeln.
  1. Demontera sadeln. Se Underhållsprocedurer → Sadel.
  2. Se Figur 3. Lyft på spärren (2) och skjut ut haknyckeln (1) från sin hållare.
1Haknyckel
2Spärr
3Enmanssadel
4Tvåmanssadel
Figur 3. Haknyckelns hållare
OBS!
Undvik skada på stötdämparen. Se till att stötdämparens gängor är rena och fria från smuts innan du lossar eller drar åt justeringsmuttrarna. (00646b)
  1. Rengör gängorna på stötdämparen om det behövs.
  2. Se Figur 4. Lås upp ringen genom att vrida den övre låsringen moturs (1) med haknyckeln.
    3. ANMÄRKNING
    Se Figur 2. Vrid den nedre justeringsringen medurs (3) för att öka förspänningen. Vrid den nedre justeringsringen moturs för att minska förspänningen.
  3. Se Figur 4. Vrid ned (2) den undre justeringsringen under den rekommenderade punkten med haknyckeln.
    4. ANMÄRKNING
    Se Figur 2. Räkna ned från den översta punkten (2) på stötdämparens punktskala för att identifiera punkt för rekommenderad förspänning.
  4. Vrid den övre låsringen så att den är inriktad mot punkten för rekommenderad förspänning (3).
  5. Täck hälften av punkten för rekommenderad förspänning (4) med den övre låsringen.
  6. Använd nyckeln och dra åt den nedre justeringsringen mot den övre låsringen (5).
  7. Justera den andra stötdämparen till samma förspänningspunkt.
  8. Lägg tillbaka haknyckeln i hållaren under sätet.
  9. Montera sadeln. Se Underhållsprocedurer → Sadel.
1Lossa den övre låsringen
2Vrid den nedre justeringsringen nedanför den rekommenderade punkten
3Vrid den övre låsringen till punkten
4Rikta in den övre låsringen mot punkten
5Dra åt den nedre justeringsringen
Figur 4. Justering av fjäderförspänning
