Widgetit ovat pieniä, muokattavissa olevia näyttöjä, joiden avulla kuljettaja voi valita nähtäväkseen lisätietoja kohteessa Mittarimoduuli (IM) . Widgetit ovat muokattavissa IM -asetusvalikon kautta. Widgetejä voidaan muuttaa Oikea hallintalaitemoduuli (RHCM) :n kohdistin/valinta-kytkintä käyttämällä. Vasenvalinta selaa IM :n vasemmalla käytössä olevien widgetien luetteloa, oikeavalinta selaa IM :n oikealla käytössä olevien widgetien luetteloa. Katso Käyttäminen → Mittaristo .
HUOMAUTUS
Vasen ja oikea widget palaa oletusarvoisesti tyhjäksi jokaisella OFF/RUN-kytkimen sytytysjaksolla.
Varoitus

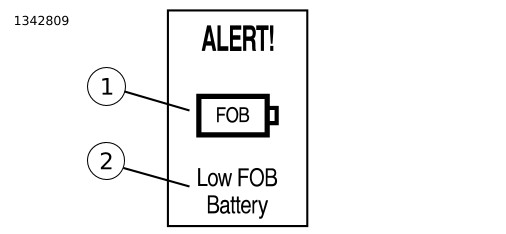

Katso Kuva 1 . Varoituswidget näyttää tietoja, jotka liittyvät ajoneuvon tiettyihin vikoihin. Varoituswidget näyttää varoituskuvakkeen, joka vastaa valaistua merkki valaisinta ja hälytyksen kuvausta, joka antaa lisä tietoja nykyisestä virheestä.
| 1 | Varoituskuvake |
| 2 | Varoituksen kuvaus |
Kuva 1. Varoituswidget
Taulukko 1. Varoitusten widget-ilmoitukset
Widget | Widgetin teksti | Aiheuttaja | Toimenpide |
|---|---|---|---|
 | Varoitus – sammutusvaroitus | Käyttövoima käynnistää vaurioitumissekvenssin | Ota yhteys jälleenmyyjään |
Varoitus – HV irrotettu | Korkeajännitteisen liitännän ongelma | Ota yhteys jälleenmyyjään | |
Hälytys – moottorivika | Moottori- tai invertterivika | Ota yhteys jälleenmyyjään | |
Varoitus – RESS-vika | Ladattava energianvarastointijärjestelmä (RESS) sisäinen vika | Ota yhteys jälleenmyyjään | |
Varoitus – latausvika | RESS liian matala käyttövoiman käynnistämiseen | Lataa moottoripyörä | |
 | Varoitus – laturivika | Sisäänrakennettu laturi (OBC) yleinen vika | Ota yhteys jälleenmyyjään |
Varoitus – RESS merkittävästi epätasapainossa | RESS huomattavassa epätasapainossa | Ota yhteys jälleenmyyjään | |
Varoitus – seisontatuki ei ole luotettava | Seisontatuen tunnistinvika | Käytä seisontatukea alhaalla ja nosta se takaisin ylös. Jos varoitus ei korjaannu, ota yhteyttä jälleenmyyjään | |
Varoitus – käyttövoima estetty | Yleinen vika | Ota yhteys jälleenmyyjään | |
 | Varoitus – 12 V akku viallinen | 12 V Akku on vaihdettava | Ota yhteys jälleenmyyjään |
Varoitus – 12 V akku heikko | 12 V Akku on vaihdettava | Ota yhteys jälleenmyyjään | |
Varoitus – 12 V akku irrotettu | 12 V akun johdot liian löysällä tai irrallaan | Ota yhteys jälleenmyyjään | |
Varoitus – kuorman irtoaminen | 12 V akkuvika | Ota yhteys jälleenmyyjään | |
Varoitus – OBC yli sallitun lämpötilan | OBC ylikuumeneminen | Sammuta moottoripyörä ja anna sen jäähtyä | |
Varoitus – heikko varaus | Matala Lataustila (SOC) | Lataa moottoripyörä | |
 | Varoitus – jäähdytysnesteen pumppuvika | Jäähdytysnesteen pumppuvika. | Ota yhteys jälleenmyyjään |
 | Ei kauko-ohjainta | Määriteltyä kauko-ohjainta ei havaittu | Tuo määritelty kauko-ohjain lähetysetäisyydelle |
 | Kauko-ohjaimen akku heikko | Kauko-ohjaimessa on heikko akku | Vaihda kauko-ohjaimen akku |
Ajotila
Katso Kuva 2 . Ajotila-widget näyttää käytettävissä olevat seitsemän ajotilan kuvaketta: neljä valmiiksi ohjelmoitua (1,2,3,4) ja kolme muokattavaa (5). Tällä hetkellä valittavissa olevat ajotilat näkyvät värillisinä, käytöstä poistettujen ajotilojen kuvakkeet näkyvät harmaina ja aktiivinen ajotila näkyy korostettuna.
Ajotilat
- Sport: tarjoaa täyden potentiaalin moottoripyörän suorituskykyä vastaavaan ajokokemukseen.
- Tie: tarjoaa tasapainoisen suorituskyvyn yhdistelemällä arkikäytössä olevaa teknologiaa.
- Kantama: yhdistelmä asetuksia, jotka mahdollistavat tasaisen ajon pisimmällä välimatkalla ilman lataamista.
- Sade: tasainen kiihdytys ja enemmän luistonestoa, jolloin kuljettajalle jää enemmän pelivaraa huonoissakin olosuhteissa. Tämä on myös sopiva asetus moottoripyörään perehtyville kuljettajille.
- Mukautettu A, mukautettu B, mukautettu C: Käytettävissä on kolme mahdollista mukautettavaa ajotilavalintaa. Voit säätää käytettävissä olevaa teho-, regen- ja kaasuvastetasoa mukautettua ajotilaa määrittäessäsi. Katso lisätietoja kohdasta Käyttäminen → Mittaristo → Asetusvalikko: Ajotila .
| 1 | Sport-tila |
| 2 | Tie-tila |
| 3 | Kantama-tila |
| 4 | Sadetila |
| 5 | Mukautetut ajotilat |
Kuva 2. Ajotilawidget
Teho/vääntömomentti
Katso Kuva 3 . Teho/kiristysmomentti-widget näyttää teho- ja kiristysmomenttitiedot, jotka liittyvät nykyiseen ajotilaan. Teho/kiristysmomentti-widget näyttää nykyisen ajotilan (2), suurimman mahdollisen tehon (1) ja suurimman mahdollisen kantaman (3).
| 1 | Suurin käytettävissä oleva teho nykyisessä ajotilassa |
| 2 | Nykyinen ajotila |
| 3 | Suurin käytettävissä oleva regeneratiivinen teho nykyisessä ajotilassa |
Kuva 3. Teho/vääntömomenttiwidget
Kantavuus

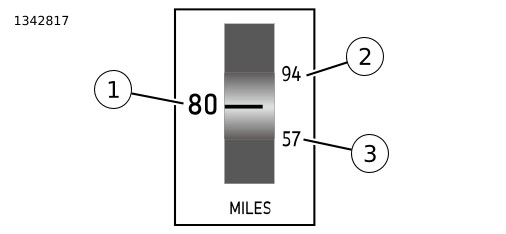

Katso Kuva 4 . Kantamawidget näyttää jäljellä olevan kantama-arvion (1), suurimman kantama-arvion (2) ja minimikantama-arvion (3), jotka perustuvat nykyiseen ajokäyttäytymiseen.
| 1 | Arvioitu kantama |
| 2 | Arvioitu kantama enintään |
| 3 | Arvioitu kantama vähintään |
Kuva 4. Kantamawidget
Akku (RESS)
Katso Kuva 5 . Akkuwidget näyttää SOC (1), wattitunnin kilometriä kohden (2) ja RESS lämpötilan (3).
Kuva 5. Akkuwidget
Lämpötila
Katso Kuva 6 . Lämpötila-widget näyttää RESS lämpötilan (1), moottorin ohjaimen lämpötilan (2) ja moottorin lämpötilan (3).
| 1 | RESS lämpötila |
| 2 | Moottorin ohjaimen lämpötila |
| 3 | Moottorin lämpötila |
Kuva 6. Lämpötilawidget
Osamatkamittari

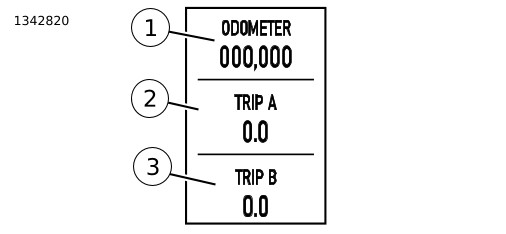

Katso Kuva 7. Matkawidget näyttää matkamittarin lukeman (1) sekä matkan A (2) ja matkan B (3) kilometrimäärän. Matkawidget voidaan määrittää myös asetusvalikosta näyttämään osamatkamittari K.
| 1 | Matkamittari |
| 2 | Osamatka A |
| 3 | Osamatka B |
Kuva 7. Matkawidget
Bluetooth
Jotta voit hyödyntää Bluetooth-toimintoja, kuten navigointia, medianäyttöä ja ohjaimia, puhelin on liitettävä laitepariksi H-D -mobiilisovelluksen kautta.
Kun laitepari on muodostettu, Bluetooth-widget näyttää puhelinyhteyden tilan, laitteen nimen ja akkuprosentin.
Navigointi
Navigointiwidgetin tarkoituksena on auttaa kuljettajaa matkoilla. Aja aina harkiten ja seuraa tieolojen muutoksia ajaessasi. Navigointiwidgetin tiedot voivat joissakin tilanteissa olla epätäydellisiä, virheellisiä tai vanhentuneita. Tieolosuhteet sekä liikennettä koskevat lait ja rajoitukset (kuten vasemmalle kääntymisen kiellot, yksisuuntaiset kadut, kiertotiet jne.) voivat muuttua usein. Ennen kuin noudatat widgetin antamia ohjeita, tarkista, että ohjetta voi noudattaa turvallisesti ja lainmukaisesti.
Jos reittiopastuksen noudattaminen on vaikeaa tai on tarpeen ohjelmoida uusi reitti, pysäköi moottoripyörä turvallisesti.
Ohjelmoi ja tarkastele navigoinnin reittejä vain silloin, kun moottoripyörä on pysähdyksissä. Seuraa näitä vaiheita ladataksesi navigointiohjeet.
| 1. | Huolehdi, että H-D-mobiilisovelluksessa on oikea tila valittuna ennen laiteparin muodostamista. a. Apple: H-D-sovelluksen on oltava suljettuna ennen pariliitoksen muodostamista. b. Apple: H-D-sovelluksen on oltava avoinna ennen pariliitoksen muodostamista. | |
| 2. | Varmenna, että puhelin on yhdistetty Bluetooth-yhteyden välityksellä Livewire-kojelautaan (Bluetooth-kuvake on sininen). | |
| 3. | Valitse Navigointi-widget kojelautanäytöltä. On tavallista nähdä "No Nav"-viesti näytöllä ennen kuin reitti siirretään kojelaudalle. | |
| 4. | Avaa H-D-mobiilisovellus puhelimessasi. | |
| 5. | Valitse reitti tai kohde ja näpäytä sitten toimintoruutuja: Vie minut sinne (ei "lähetä pyörälle"), sitten jatka , aloita ja lopulta lähdetään matkaan a. Vaihe vaiheelta (TBT) -navigoinnin tulisi olla käynnissä sovelluksessa ja näkyä widgetissä kojelautanäytöllä siinä kohdassa, jossa "No Nav"-viesti näkyi aiemmin. b. Jos TBT ei siirrä ohjeita kojelaudalle, sulje sovellus, avaa se uudelleen ja toista 3. vaihe. |
Suunnittele reitti ja tarkastele sitä ennen kuin lähdet ajamaan moottoripyörällä.

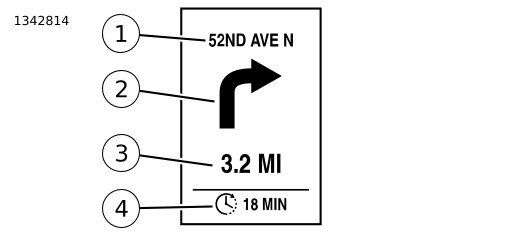

Katso Kuva 8. Navigointi-widget näyttää vaihe vaiheelta -navigointitietoja, jotka on syötetty liitettyyn laitteeseen H-D-mobiilisovelluksen avulla. Nämä tiedot sisältävät kadun nimen (1), Seuraava toiminto -kuvakkeen (2), etäisyyden seuraavaan toimeen (3) ja aikatiedot (4) (joko saapumisaika tai matkan kesto).
| 1 | Kadun nimi |
| 2 | Seuraava toimenpide |
| 3 | Etäisyys seuraavaan toimenpiteeseen |
| 4 | Aikatiedot |
Kuva 8. Navigointiwidget
Taulukko 2. Navigoinnin kuvakkeet
KUVAKE | KUVAUS |
|---|---|
 | Käynnistys |
 | Lopeta |
 | Päätetty |
 | Navigointi keskeytetty |
 | Navigointi peruttu |
 | Ei signaalia |
 | Tuntematon |
 | Suoraan |
 | Käänny vasemmalle |
 | Käänny oikealle |
 | Kevyesti vasemmalle |
 | Kevyesti oikealle |
 | Tiukka vasemmalle |
 | Tiukka oikealle |
 | U-käännös vasemmalle |
 | U-käännös oikealle |
 | Pysy vasemmalla |
 | Pysy oikealla |
 | Pysy keskellä |
 | Liity moottoritielle vasemmalla |
 | Liity moottoritielle oikealla |
 | Pysy vasemmalla moottoritiellä |
 | Pysy oikealla moottoritiellä |
 | Poistu moottoritieltä vasemmalle |
 | Poistu moottoritieltä oikealle |
 | Liikenneympyrästä vasemmalle(1) |
 | Liikenneympyrästä oikealle(1) |
 | Lautta |
(1) Kuvakkeen keskellä oleva numero vastaa liikenneympyrän poistumisliittymää, joka lasketaan sisäänajoliittymästä lukien.
Musiikki

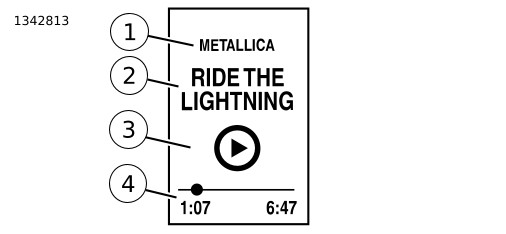

Katso Kuva 9 . Musiikkiwidget näyttää musiikkitiedot liitetystä laitteesta. Näihin tietoihin sisältyvät artistin nimi (1), kappaleen nimi (2), toisto/tauko-kuvake (3) sekä joko toistotila tai albumin nimi (4).
HUOMAUTUS
On käytettävä liitetyn laitteen kanssa liitettyjen kuulokkeiden kautta.
Integrointi käsihallintalaitteiden toimivuuden kanssa (toisto, tauko, äänenvoimakkuus. jne.) tapahtuu vain H-D-mobiilisovelluksen kautta.
| 1 | Esittäjän nimi |
| 2 | Kappaleen nimi |
| 3 | Toisto/tauko-kuvake |
| 4 | Toistokohta/albumi |
Kuva 9. Audiowidget
Puhelin
Katso Kuva 10. Puhelinwidget näyttää nykyisen puhelun tilan (1), soittajan tunnuksen tai puhelinnumeron (2) ja mahdollistaa vastaamisen kuuloke-kuvakkeella (3) (jos liitetty tuettuun puhelimeen).
HUOMAUTUS
On käytettävä liitetyn laitteen kanssa liitettyjen kuulokkeiden kautta.
Saapuvaan puheluun on vastattava liitettyjen kuulokkeiden hallintalaitteiden avulla.
| 1 | Puhelun tila |
| 2 | Soittajan tunniste/puhelinnumero |
| 3 | Vastaa kuulokkeilla |
Kuva 10. Puhelinwidget
Lataaminen
Katso Kuva 11. Latauswidget näyttää arvioidun ajan täyteen lataukseen (1).
| 1 | Arvioitu aika täyteen lataukseen |
Kuva 11. Latauswidget
