Irrottaminen: FXDWG
  1. Katso Kuva 1. Irrota ruuvi (1) takasatulasta (2).
  2. Vedä takasatulaa eteenpäin, jolloin se irtoaa olkapultista (7).
  3. Irrota olkapultti (7), satulan hihna (3) ja olkapultin aluslevy (8).
  4. Työnnä satulaa (4) moottoripyörän takaosaan ja irrota se.
Asentaminen: FXDWG
  1. Aseta satula rungon takaosan päälle.
  2. Katso Kuva 1. Työnnä satulaa (4) moottoripyörän etuosaa kohti, kunnes liuska lukittuu polttoainesäiliöyksikön alle.
  3. Kohdista liuska istuimen takaosaan siten, että reiät kohdistuvat satulan hihnaan (3) ja aluslevy (8) lokasuojan reikään.
  4. Asenna olkapultti (7) ja kiristä tiukasti.
  5. Vedä takasatula (2) satulan hihnan läpi ja kohdista takasatulan alla oleva lovi olkapultin (7) yläosaan.
  6. Liu’uta takasatulaa taaksepäin, kunnes se on tiukasti olkapultin päällä.
  7. Asenna ruuvi (1) ja kiristä tiukasti.
  8. Nosta satulaa, takasatulaa ja satulan hihnaa ja varmista, että kaikki on lukittunut paikalleen.
Irrottaminen: kaikki muut mallit
  1. Katso Kuva 1. Irrota ruuvi (1).
  2. Nosta kahden istuttavan satulan satulaa hieman ja irrota mutteri (9) ja aluslevy (10) satulan alla olevasta kiinnitysnastasta. Irrota satulan hihna (3).
  3. Työnnä satulaa moottoripyörän takaosaan ja irrota se.
Asentaminen: kaikki muut mallit
1. Katso Kuva 1. Aseta satula (5, 6, 11) rungon takaosan päälle.
2. Työnnä satulaa moottoripyörän etuosaa kohti, kunnes satulan etuliuska lukittuu polttoainesäiliöyksikön alle.
3. Asenna aluslaatta (10) ja mutteri (9) kiinnittääksesi satulan hihnan (3) satulan alla olevaan kiinnitysnastaan. Kiristä momenttiin 6,7–10,2 N·m (60–90 in-lbs).
4. Asenna ruuvi (1) ja kiristä tiukasti.
5. Nosta satulaa (5, 6, 11) ja hihnaa (3) ja varmista, että kaikki on lukittunut paikalleen.
1Ruuvi
2Matkustajan satula: FXDWG
3Satulan hihna
4Kuljettajan satula: FXDWG
5Kuljettajan satula: FXDB
6Kahden istuttava satula (tyypillinen)
7Olkapultti
8Olkapultin aluslevy
9Mutteri
10Aluslevy
11Satula: FXDL
12Satula: FXDLS

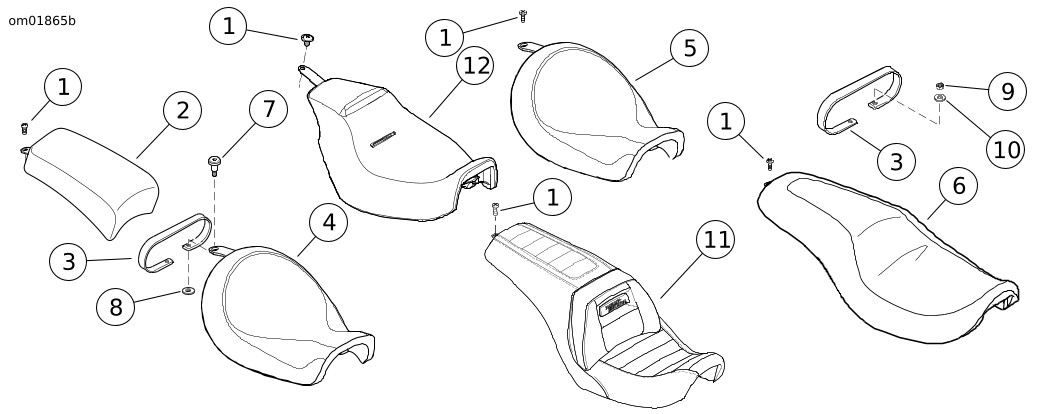

Kuva 1. Satula
