Katso Kuva 1. Moottoripyörän sähköjärjestelmien suojaksi on asennettu seuraavat kolme sulaketta.
Pääsulake (1): 40 A:n sulake, joka suojaa kaikkia virtapiirejä, myös 15 A akkusulakkeen suojaamia. Tämän sulakkeen vikaantuminen aiheuttaa moottoripyörän pysähtymisen. Saat lisätietoja Harley-Davidson-jälleenmyyjältä.
Lisävarustesulake (2): 15 A:n sulake, joka suojaa lisävarusteiden virtapiirejä.
Akkusulake (3): 15 A:n sulake, joka suojaa kaikkia virtapiirejä. Jos akkusulake vikaantuu moottorin käydessä, moottori pysyy käynnissä ja kriittiset virtapiirit, kuten ABS-jarrut toimivat edelleen. Tämän sulakkeen vikaantuminen aiheuttaa vikakoodin. Saat lisätietoja Harley-Davidson-jälleenmyyjältä.
Kaikki muu moottoripyörän sähköinen suojaus hoidetaan koriohjainmoduulissa (BCM). BCM tunnistaa yksittäisten virtapiirien tilan, katkaisee virran tarvittaessa ja nollaa virtapiirejä. Jos sulakkeen vaihtaminen tai moottoripyörän virran katkaisu ja uudelleen kytkeminen ei ratkaise ongelmaa, ota yhteyttä Harley-Davidson-jälleenmyyjään.
Sulakkeen vaihtaminen
HUOMAUTUS
Älä vedä metallikielekkeestä (2), kun irrotat sivukatetta. Kate voi vaurioitua.
  1. Katso Kuva 2. Irrota vasen sivukate.
    1. Irrota metallikieleke (2) kotelosta työntämällä muovikielekettä (3) ylöspäin.
    2. Irrota kate kotelon kielekkeistä (5) vetämällä ulos- ja ylöspäin.
  2. Katso Kuva 1. Korvaa rikkinäiseksi epäilty sulake uudella sulakkeella.
  3. Katso Kuva 2. Asenna vasen sivukate paikalleen.
    1. Kohdista urat (4) kielekkeisiin (5).
    2. Paina katetta paikalleen, kunnes muovikieleke (3) kiinnittyy metallikielekkeeseen (2).
1Pääsulake
2P&A
3Akku
Kuva 1. Sulakerasia

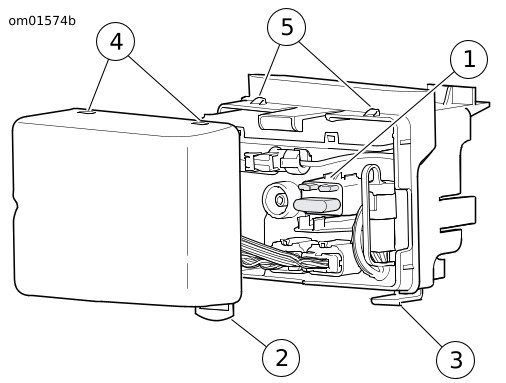

1Sulakerasia
2Metallikieleke
3Muovikieleke
4Kuoren ura (2)
5Kotelon kieleke (2)
Kuva 2. Sähkökotelo (vasen puoli)
