Varoitusvilkku
Katso Kuva 1. Tämän kytkimen avulla tielle jääneeseen pyörään voidaan jättää varoitusvilkut päälle. Varoitusvilkkujen ollessa päällä voit jättää moottoripyörän seisomaan virtakytkin lukittuna, kunnes saat apua. Katso lisätietoja kohdasta Taulukko 1.
  1. Ota varoitusvilkut käyttöön painamalla varoitusvilkkujen varoituskolmiomerkkiä, kun virtakytkin on sytytys- tai lisävarustetilassa (IGN tai ACC).
    2. HUOMAUTUS
    Turvajärjestelmällä varustetut mallit: Kauko-ohjaimen tulee olla lähetysetäisyydellä, kun varoitusvilkut kytketään tai niiden toiminta peruutetaan.
  2. Kytke virtakytkin pois päältä. Varoitusvilkkujen vilkkuminen jatkuu kahden tunnin ajan tai kunnes kuljettaja keskeyttää niiden toiminnan.
  3. Voit sammuttaa vilkut kääntämällä virtalukko ACC (lisävaruste)- tai IGN (sytytys) -asentoon. Paina käynnistyspainikkeen yläpuolella olevaa varoituskolmiota.
Käynnistys
Katso Kuva 1. Käynnistyspainike sijaitsee hallintamoduulin ohjaustangon oikealla puolella. Katso lisätietoja kohdasta Taulukko 1.
  1. Käännä pysäytyskytkin AJA-asentoon. Vaihda vapaalle. Vaihde vapaalla -merkkivalo (vihreä) syttyy. Katso Käyttäminen → Moottorin käynnistäminen.
  2. Käännä virtakytkin sytytystilaan (IGNITION). Käytä käynnistinmoottoria painamalla käynnistyspainiketta.
    3. HUOMAUTUS
    • Kun käynnistinmoottori aktivoidaan, ajovalo sammuu hetkeksi akkukuorman vähentämiseksi.
    • Jos moottori ei käynnisty, käynnistinmoottori on käynnissä viisi sekuntia ja pysähtyy sitten. Päästä irti käynnistyspainikkeesta. Yritä uudelleen painamalla käynnistyspainiketta. Jos et useiden yritysten jälkeenkään saa moottoria käynnistymään, ota yhteys Harley-Davidson-jälleenmyyjään.
Moottori pois käynnistä
Katso Kuva 1. Sammuta moottori painamalla moottorin pysäytyskytkimen sammutuskohtaa (OFF). Katso lisätietoja kohdasta Taulukko 1.
Kun moottori on sammutettu. Katkaise moottorista virta kokonaan kääntämällä virtakytkin pois päältä (OFF).
Moottori käynnissä
Katso Kuva 1. Moottorin käynnistäminen on mahdollista, kun pysäytyskytkin on painettuna RUN-asentoon. Moottorin pysäytyskytkimen on oltava ajoasennossa, jotta moottoria voidaan käyttää. Katso lisätietoja kohdasta Taulukko 1.
Kitkan säätöruuvi
VAROITUS
Älä kiristä kitkansäätöruuvia niin paljon, ettei moottori enää palaudu itsestään tyhjäkäynnille. Ruuvin liiallinen kiristäminen voi aiheuttaa ajoneuvon hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00031b)
Katso Kuva 1. Matka-ajoa helpottaa jousikuormitteinen kitkansäätöruuvi (4), joka on kahvan kiinnikkeen juuressa. Kaasukahvan kitkansäätöruuvia ei tule käyttää pysähtelevässä ajossa.
Oikea suuntavilkku
Käyttöönotto: Katso Kuva 1. Ota oikea suuntavilkku käyttöön painamalla oikean suuntavilkun kytkintä. Katso lisätietoja kohdasta Taulukko 1.
Vilkun sammuttaminen:
Manuaalisesti: Paina ja vapauta suuntavilkkukytkin toisen kerran.
Automaattisesti: Suuntavilkut kytkeytyvät pois automaattisesti, kun täysi käännös on tunnistettu (perustuu nopeuteen, kiihtyvyyteen ja käännöksen loppuun).
Vilkut kytkeytyvät pois automaattisesti myös silloin, jos suuntavilkku on ollut päällä pitkään (20 väläyksen ajan), kun moottoripyörän nopeus on yli 11 km/h (7 mph). Suuntavilkku vilkkuu edelleen, jos moottoripyörä on pysähtynyt tai liikkuu tätä nopeutta hitaammin.
HUOMAUTUS
Etusuuntavilkut toimivat myös äärivaloina. Tämä ominaisuus ei ole käytössä kaikissa maissa.

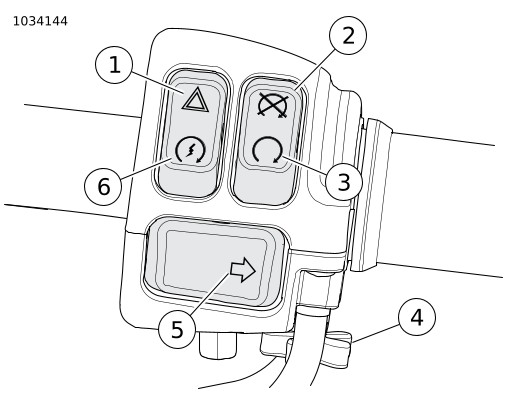

1Varoitusvilkku
2Pois
3Käynti
4Kitkan säätöruuvi
5Oikea suuntavilkku
6Käynnistys
Kuva 1. Oikea hallintalaitemoduuli
Taulukko 1. Ohjaustangon oikean puolen kytkimet
KYTKIN
NIMI
TOIMINTO
Varoitusvilkku
Kytke varoitusvilkut painamalla kytkintä.
Käynnistys
Käynnistä moottori painamalla kytkintä.
Pois
Sammuta moottori tai estä sen käynnistyminen painamalla kytkin sammutusasentoon.
Aja
Salli moottorin käynnistyminen painamalla kytkin AJA-asentoon.
Oikea suuntavilkku
Käytä oikeaa suuntavilkkua painamalla tätä kytkintä.
