Akun poistaminen
VAROITUS
Irrota miinuskaapeli (-) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00049a)
  1. Irrota satula.
  2. Poista vasen sivukate.
  3. Avaimettomat sireenillä varustetut mallit: Tarkista, että kauko-ohjain on lähetysetäisyydellä moottoripyörästä. Paina pysäytyskytkin POIS päältä, ennen kuin irrotat pääsulakkeen tai irrotat akun.
  4. Katso Kuva 1. Vedä sulakerasia (1) sivuun.
  5. Irrota pääsulake.
  6. Irrota akun miinuskaapeli miinusnavasta (2).
  7. Irrota plusnavan suojus (3) akun plusnavasta. Irrota akun pluskaapeli.
  8. Katso Kuva 2. Irrota hihnapidike (1).
  9. Irrota hihna akun päällä olevasta kiinnikkeestä (2).
  10. Irrota akku.

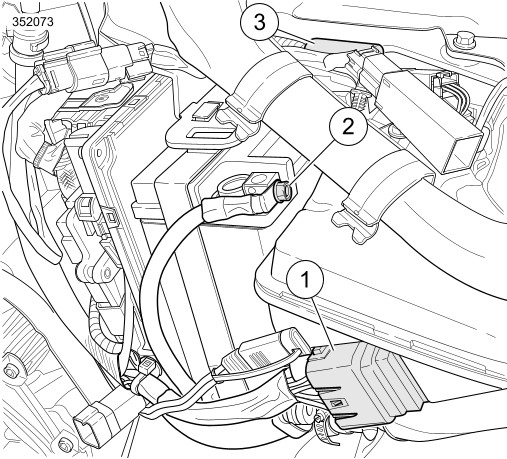

1Sulakerasia
2Negatiivinen napa
3Positiivisen navan suojus
Kuva 1. Akkulokero

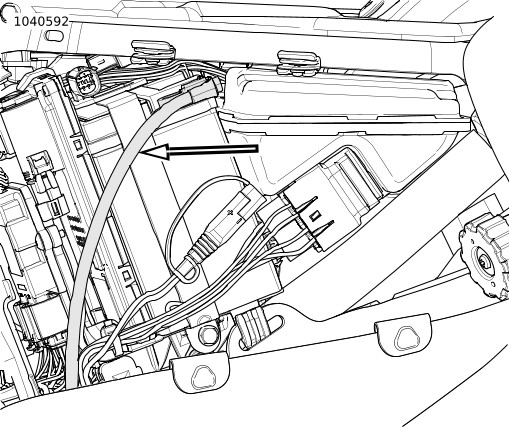

1Hihnapidike
2Kiinnike
Kuva 2. Akun hihna
Akun asentaminen
HUOMAUTUS
Liitä kaapelit oikeisiin napoihin. Muuten pyörän sähköjärjestelmä voi vahingoittua. (00215a)
1. Voitele akun molemmat navat vaseliinilla tai jollakin korroosiota estävällä aineella.
2. Asenna akku paikalleen.
3. Katso Kuva 2. Asenna hihna akun päällä olevaan kiinnikkeeseen (2). Asenna hihnapidike (1). Kiristä.
Vääntömomentti: 8,1–10,8 N·m (72–96 in-lbs) Akun hihnapidike
VAROITUS
Liitä akun pluskaapeli (+) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00068a)
4. Katso Kuva 3. Asenna plusnavan ruuvi pääsulakkeen kaapelin (1) läpi ja sitten pluskaapelin (2) läpi. Kiristä.
Vääntömomentti: 6,8–7,9 N·m (60–70 in-lbs) Akun navan ruuvi
5. Peitä napa kumisuojuksella.
HUOMAUTUS
Katso Kuva 4. Vedä akun miinuskaapeli sulakerasian johtosarjan alta.
6. Asenna ruuvi akun miinuskaapelin läpi ja akun miinusnapaan. Kiristä.
Vääntömomentti: 6,8–7,9 N·m (60–70 in-lbs) Akun navan ruuvi
7. Asenna pääsulake.
8. Asenna sulakerasia öljysäiliöön.
9. Asenna vasen sivukate paikalleen.
VAROITUS
Kun olet asentanut satulan, nosta sitä ylöspäin ja varmista, että se on lukittunut paikalleen. Satulan liikkuminen ajon aikana voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00070b)
10. Asenna satula.

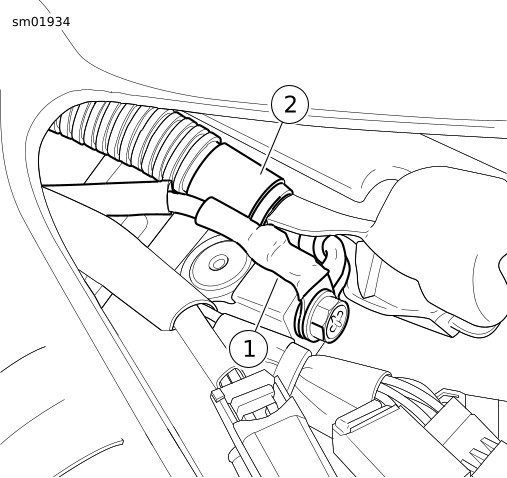

1Pääsulakkeen kaapeli
2Pluskaapeli
Kuva 3. Plusnapa

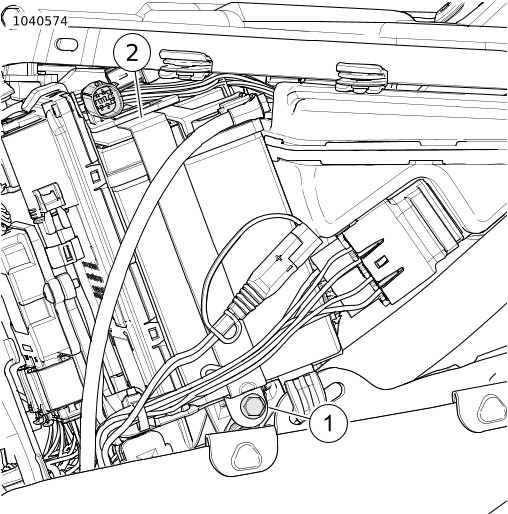

Kuva 4. Akun miinuskaapeli sulakerasian johtosarjan alla
