Irrottaminen
HUOMAUTUS
Asenna ilmansuodatin, ennen kuin käynnistät moottorin. Muuten moottoriin voi päästä likaa, joka voi aiheuttaa moottorivaurioita. (00207a)
HUOMAUTUS
Tarkasta ilmansuodatinpanos säännöllisesti. Lyhennä tarkistusväliä pölyisissä olosuhteissa. Katso lisätietoja kohdasta Huoltovälit ja -merkinnät → Huoltomerkinnät .
  1. Katso Kuva 1. Sportster-mallista riippuen irrota kannen ruuvit (7), koriste (8) ja ilmanpuhdistimen kansi (6).
  2. Tarkista suodatinpanos (3).
  3. Irrota ja puhdista ilmansuodatinpanos tarvittaessa.
Suodatinpanoksen puhdistaminen
VAROITUS
Älä puhdista suodatinpanosta bensiinillä tai liuottimilla. Palavat puhdistusaineet voivat aiheuttaa imujärjestelmän tulipalon, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00101a)
HUOMAUTUS
  • Älä yritä irrottaa likaa lyömällä suodatinpanosta kovaa pintaa vasten.
  • Vaihda suodatinpanos, jos se on vahingoittunut tai jos suodatinainetta ei voida puhdistaa riittävästi.
1. Pese suodatin lämpimässä saippuavedessä.
HUOMAUTUS
Jos valo näkyy tasaisesti suodattimen läpi, se on tarpeeksi puhdas.
2. Kannattele suodatinta ilmassa valoa vasten.
HUOMAUTUS
ÄLÄ käytä ilmansuodatinöljyä paperi- ja lankaverkkosuodattimessa.
VAROITUS
Paineilma voi läpäistä ihon, ja sen mukana lentävät roskat voivat aiheuttaa vakavia silmävammoja. Pidä suojalaseja, kun käytät paineilmaa. Älä koskaan käytä käsiä ilmavuotojen paikantamiseen tai ilmavirran nopeuden arviointiin. (00061a)
3. Anna suodattimen kuivua itsestään tai kuivaa se puhaltamalla pienipaineista paineilmaa sisältä ulospäin.
Asentaminen
HUOMAUTUS
Katso Kuva 1. Tarkista, että kampikammion huohotinputken O-renkaat (1) ovat paikoillaan.
  1. Asenna ilmansuodatinpanos, jos se on poistettu:
    1. Asenna pohjalevyn tiiviste (2).
    2. Asenna ilmansuodatinpanos (3).
    3. Lisää panoksen ruuvien (4) kierteeseen tippa LOCTITE 243 THREADLOCKER -kierrelukitetta (sininen).
    4. Asenna panoksen ruuvit.
    5. Kiristä määritettyyn kiristysmomenttiin. Katso lisätietoja kohdasta Taulukko 1.
  2. Asenna ilmanpuhdistimen kansi.
    1. Tarkista, että ilmanpuhdistimen tiiviste (5) on paikallaan.
    2. Asenna kansi (6).
    3. Asenna Sportster-mallin mukaisesti välikappale (8) ja ruuvit (7).
    4. Kiristä määritettyyn kiristysmomenttiin. Katso lisätietoja kohdasta Taulukko 1.
Taulukko 1. Ilmansuodattimen kiinnittimen kiristysmomentti
RUUVI
KIRISTYSMOMENTTI
in-lb
Nm
Ilmansuodatinpanoksen ruuvit
40–60
4,5–6,8
Ilmansuodattimen kannen ruuvit
36–60
4,1–6,8

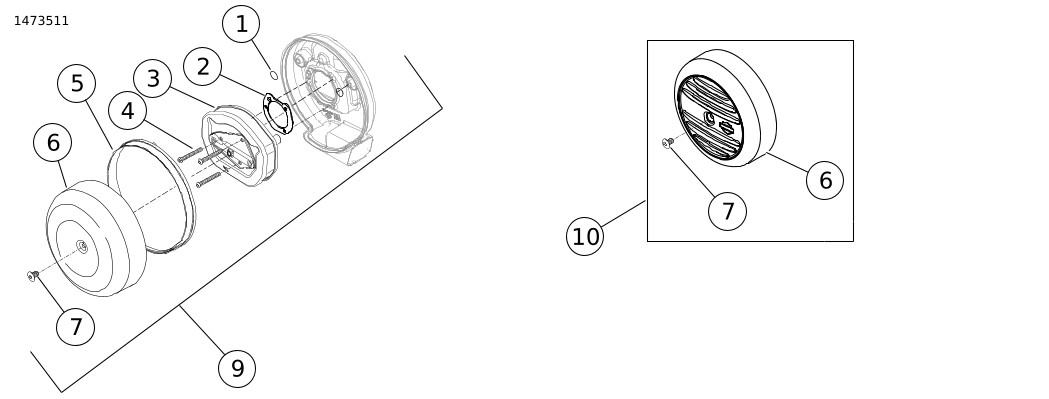

1O-rengas (2)
2Tiiviste
3Suodatinpanos
4Suodatinpanoksen ruuvi (3)
5Tiiviste
6Suojus
7Kannen ruuvi
8Välikappale
9Forty-Eight™ (XL1200X)
10 Iron 883 ™ (XL883N), Iron 1200 ™ (XL1200NS)
Kuva 1. Ilmanpuhdistin
