Iskunvaimentimen tunnistaminen
Sportster-malleissa on matalat, keskikokoiset tai korkeat iskunvaimentimet riippuen siitä, millä markkina-alueella sitä myydään.
  1. Pysäköi moottoripyörä seisontatuen varaan ilman matkatavaroita tai kuormaa.
  2. Tunnista iskunvaimennin.
    1. Katso Kuva 1 . Mittaa etäisyys iskunvaimentimen alemman kiinnityspultin keskikohdasta ylemmän kiinnityspultin keskikohtaan. Vertaa mittaa tunnistustaulukkoon ja määritä, onko moottoripyörässä matala, keskipitkä vai korkea iskunvaimennin. Katso lisätietoja kohdasta Taulukko 1.
Kuva 1. Iskunvaimentimen pituus

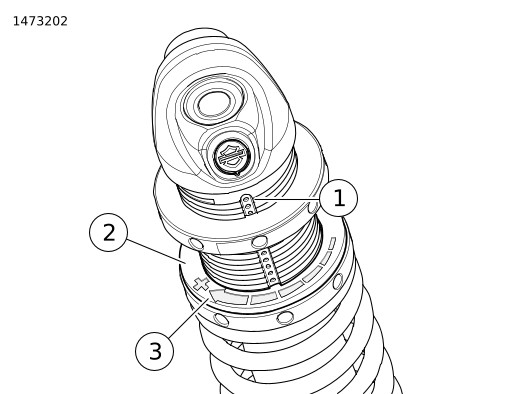

1Ensimmäinen piste (lasketaan alaspäin)
2Aluslevy
3Lisää esijännitystä (myötäpäivään)
Kuva 2. Esijännityksen säädön nuoli
Taulukko 1. Iskunvaimentimen pituus
MITTA *
ISKUNVAIMENNIN
tuumaa
mm
11.220
285.0
Matala. Taulukko 3
11.712
297.5
Keskipitkä. Taulukko 4
13.366
339.5
Korkea. Taulukko 5
* Mittaa kuormittamattomana seisontatuen varassa.
Tunnista esijännityspiste
HUOMAUTUS
Kuljettajan ja matkustajan sekä kuorman ja lisävarusteiden yhteispaino ei saa ylittää suurinta sallittua lisäpainoa. Katso lisätietoja kohdasta Taulukko 2.
  1. Laske kuljettajan paino lisäämällä kuljettajan painoon ajovarusteiden paino.
  2. Lisää erikseen matkustajan, hänen ajovarusteidensa, aiotun kuorman sekä lisävarusteiden paino.
Taulukko 2. Suurin sallittu lisäpaino
MALLI
TEKNISET TIEDOT
lb
kg
Iron 883™ (XL883N)
436
198
Iron 1200™ (XL1200NS)
438
199
Forty-Eight™ (XL1200X)
444
202
  1. Selvitä taulukko, joka vastaa moottoripyöräsi mallia ja iskunvaimenninkokoonpanoa.
    1. Lyhyt liikealue: Katso lisätietoja kohdasta Taulukko 3.
    2. Keskipitkä liikealue: Katso lisätietoja kohdasta Taulukko 4.
    3. Pitkä liikealue: Katso lisätietoja kohdasta Taulukko 5.
  2. Etsi taulukosta kuljettaja-, matkustaja-, kuorma- ja lisävarustelaskelmia vastaava esijännityspisteen numero.
    1. Etsi kohdasta KULJETTAJAN PAINO se rivi, joka sisältää kuljettajan kokonaispainon.
    2. Etsi riviltä MATKUSTAJA, KUORMA JA LISÄVARUSTEET se sarake, joka sisältää matkustajan, kuorman ja lisävarusteiden painon.
    3. Suositeltava esijännityspiste on numero, joka löytyy rivin KULJETTAJAN PAINO ja sarakkeen MATKUSTAJA, KUORMA JA LISÄVARUSTEET risteämäkohdasta.
Taulukko 3. Matalan liikkeen iskunvaimentimien esijännitys
MATKUSTAJAN, KUORMAN JA LISÄVARUSTEIDEN AIHEUTTAMA LISÄPAINO
lb
0
20
40
60
80
100
120
140
160
180
200
220
240
kg
0
9
18
27
36
45
54
64
73
82
91
100
109
KULJETTAJAN PAINO
ESIJÄNNITYSPISTE
lb
kg
100–129
45–59
1
2
3
4
5
6
6
7
8
9
9
10
10
130–159
59–72
2
3
4
5
6
7
7
8
9
9
10
10
11
160–189
73–86
3
4
5
6
7
7
8
9
9
10
10
11
12
190–219
86–99
4
5
6
7
7
8
9
9
10
11
11
12
–
Taulukko 4. Keskipitkän liikkeen iskunvaimentimien esijännitys
MATKUSTAJAN, KUORMAN JA LISÄVARUSTEIDEN PAINO
lb
0
16
32
48
64
80
96
112
128
144
160
176
192
208
224
240
kg
0
7
15
22
29
36
44
51
58
65
73
80
87
94
102
109
KULJETTAJAN PAINO
ESIJÄNNITYSPISTE
lb
kg
100–123
45–56
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
124–147
56–67
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
13
148–171
67–78
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
–
172–195
78–89
4
5
6
7
8
8
9
10
10
11
12
12
13
13
–
–
196–219
89–99
5
6
7
8
8
9
10
10
11
12
12
13
13
–
–
–
Taulukko 5. Korkean liikkeen iskunvaimentimien esijännitys
MATKUSTAJAN, KUORMAN JA LISÄVARUSTEIDEN PAINO
lb
0
18
36
54
72
90
108
126
144
162
180
198
216
234
kg
0
8
16
25
33
41
49
57
65
73
82
90
98
106
KULJETTAJAN PAINO
ESIJÄNNITYSPISTE
lb
kg
116–141
53–64
1
2
3
4
5
6
7
8
9
10
11
11
12
13
142–167
64–76
2
3
4
5
6
7
8
9
10
11
11
12
13
–
168–193
76–88
3
4
5
6
7
8
9
10
11
11
12
13
–
–
194–219
88–99
4
5
6
7
8
9
10
11
11
12
13
–
–
–
Iskunvaimentimen säätö
VAROITUS
Säädä molemmat iskunvaimentimet samoin. Virheellinen säätö voi heikentää moottoripyörän vakautta ja käsiteltävyyttä, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00036b)
HUOMAUTUS
Estä säätö- ja lukitusrenkaiden vaurioituminen käyttämällä ainoastaan moottoripyörän mukana toimitettua avainta.
  1. Irrota satula. Katso Huoltotoimenpiteet → Satula .
  2. Katso Kuva 3 . Nosta salpa (2) ja vedä mutteriavain (1) pois säilytystaskusta.
1Mutteriavain
2Salpa
3Soolosatula
4Kahden istuttava satula
Kuva 3. Mutteriavaimen säilytystasku
HUOMAUTUS
Vältä iskunvaimentimien vaurioittamista. Varmista, että iskunvaimentimen kierteet ovat puhtaat, ennen kuin löysäät tai kiristät iskunvaimentimen säätömuttereita. (00646b)
  1. Puhdista iskunvaimentimen kierteet tarvittaessa.
  2. Katso Kuva 4. Käännä mutteriavaimella ylempää lukitusrengasta vastapäivään (1), jolloin renkaan lukitus avautuu.
    3. HUOMAUTUS
    Katso Kuva 2 . Lisää esijännitystä kiertämällä alempaa säätörengasta myötäpäivään (3). Laske esijännitystä kiertämällä alempaa säätörengasta vastapäivään.
  3. Katso Kuva 4. Käännä mutteriavaimella (2) alempaa säätörengasta suositellun pisteen alapuolelta.
    4. HUOMAUTUS
    Katso Kuva 2 . Selvitä suositeltava esikuormauspiste laskemalla pisteitä alaspäin iskunvaimentimen pisteasteikon ylimmästä pisteestä (1) alkaen.
  4. Katso Kuva 4. Pyöritä ylempää lukitusrengasta ja kohdista se suositeltuun esijännityspisteeseen (3).
  5. Peitä puolet suositellusta esijännityspisteestä (4) ylemmällä lukitusrenkaalla.
  6. Käytä avainta ja kiristä alempi säätörengas ylempää lukitusrengasta (5) vasten käsitiukkuuteen.
  7. Säädä vastakkainen iskunvaimennin samaan esijännityspisteeseen.
  8. Aseta mutteriavain takaisin satulan alla olevaan säilytystaskuun.
  9. Asenna satula. Katso Huoltotoimenpiteet → Satula .
1Löysää ylempi lukitusrengas
2Pyöritä alempi säätörengas suositellun pisteen alapuolelle
3Pyöritä ylempi lukitusrengas pisteeseen asti
4Kohdista ylempi lukitusrengas pisteeseen
5Kiristä alempi säätörengas
Kuva 4. Esijännityksen säätäminen
