Irrottaminen
VAROITUS
Irrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)
HUOMAUTUS
Jos ajovalo on vaihdettava, hanki oikeanlainen umpioyksikkö tai polttimo Harley-Davidson-jälleenmyyjältä. Sellaisen polttimon käyttäminen, jossa on väärä valoteho, voi aiheuttaa latausjärjestelmän häiriöitä. (00209a)
  1. Irrota pääsulake. Katso Huoltotoimenpiteet → Sulakkeet .
  2. Model Iron 1200 (XL1200NS) -malli: Katso Huoltotoimenpiteet → Ajovalon suuntaus .
    1. Irrota ajovalon visiiri.
  3. Katso Kuva 2 . Löysää säätörenkaan ruuvi (4). Irrota säätörengas.
  4. Tue linssiä ja heijastinta.
  5. Katso Kuva 1 . Paina liittimen sivuilla olevia vapautuskieliä (1) ja vedä liitin irti polttimon lattaliittimistä.
  6. Vedä kumisuojus (2) takaisin.
  7. Paina johdon pidikeliittimen (4) silmukkaa (3) alaspäin ja sivulle, jolloin liittimen vapaa pää irtoaa metallisesta salvasta. Kierrä liitintä ylöspäin. Irrota polttimo linssistä ja heijastimesta.
1Vapautuskieli
2Kumisuojus
3Silmukka
4Pidike
Kuva 1. Ajovalo
Asentaminen
VAROITUS
Ole varovainen ja käytä suojalaseja polttimoita käsitellessäsi. Polttimo sisältää paineistettua kaasua, joka huolimattomasti käsiteltynä voi aiheuttaa vakavia silmävammoja. (00062b)
HUOMAUTUS
Älä koskaan koske polttimon lasiosaan. Sormenjäljet jäävät lasiin ja lyhentävät polttimon käyttöikää. Käsittele polttimoa vain paperilla tai kuivalla, puhtaalla liinalla. Muuten polttimo voi vahingoittua. (00210b)
1. Kohdista polttimon kielekkeet heijastimessa oleviin aukkoihin. Asenna polttimo.
2. Katso Kuva 1 . Kierrä pidikettä alaspäin polttimon laippaa vasten. Paina lankasilmukkaa alaspäin ja sisään, kunnes liittimen vapaa pää kiinnittyy metalliseen salpaan.
3. Katso Kuva 2 . Kohdista kumisuojuksen YLÖS osoittava nuoli heijastimen nuoleen (1). Sovita kumisuojus polttimon laattaliitinten päälle. Paina ilma ulos kumisuojuksesta, jotta se tiivistyy linssin ja heijastimen päälle.
4. Kiinnitä liitin.
5. Varmista, että sovitinrengas (2) on paikallaan: renkaan kahden kielekkeen pitää osua ajovalon kuoren pullistumiin.
6. Sovita heijastimessa oleva nasta sovitinrenkaan sisäpuolella olevaan loveen (3).
7. Asenna säätörengas ja kierrä sitä myötäpäivään, jolloin se lukittuu linssiin ja heijastimeen.
8. Asenna ruuvi (4) ja mutteri.
9. Kiristä ruuvi.
Vääntömomentti: 1,0–1,6 N·m (9–14 in-lbs)
10. Asenna pääsulake. Katso Huoltotoimenpiteet → Sulakkeet .
VAROITUS
Varmista ennen moottoripyörällä ajoa, että kaikki valot ja kytkimet toimivat oikein. Kuljettajan huono näkyvyys voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00316a)
11. Testaa ajovalon toiminta.
12. Kohdista ajovalo. Katso Huoltotoimenpiteet → Ajovalon suuntaus .
13. Model Iron 1200 (XL1200NS) -malli: Asenna ajovalon visiiri. Katso Huoltotoimenpiteet → Ajovalon suuntaus .
1Nuolet
2Sovitinrengas
3Kolo
4Ruuvi

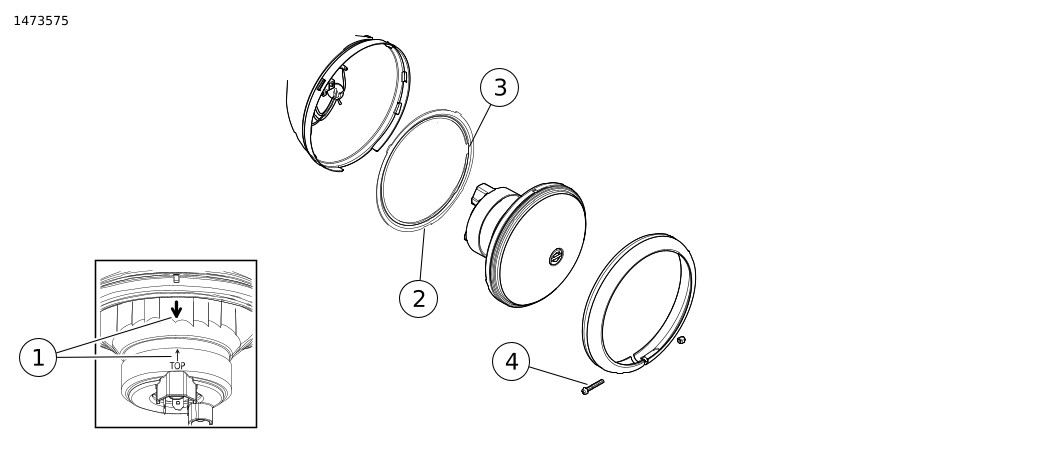

Kuva 2. Ajovaloyksikkö
