Mallit, joissa on tavallisen mallinen takavalo
| 1. | Katso Kuva 1 . Irrota jalustasta kaksi ruuvia ja linssi. HUOMAUTUS Poista nelinapainen liitin helpottaaksesi polttimen poistamista. | |
| 2. | Vedä polttimokokonaisuus linssistä. Irrota polttimo. | |
| 3. | Pinnoita uuden polttimon kanta ELECTRICAL CONTACT GREASE -voiteluaineella. Asenna uusi polttimo. | |
| 4. | Asenna (paina) polttimoyksikkö linssiin. | |
| 5. | Jos liitin on irrotettu, kytke se takaisin piirilevyyn. | |
| 6. | Asenna linssi jalustaan kahdella ruuvilla. Kiristä momenttiin: Vääntömomentti: 2,3–2,7 N·m (20–24 in-lbs) Takavalon linssin ruuvit | |
 VAROITUSVarmista ennen moottoripyörällä ajoa, että kaikki valot ja kytkimet toimivat oikein. Kuljettajan huono näkyvyys voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00316a) | ||
| 7. | Käännä virtakytkin päälle. Tarkista kaikkien valojen toiminta. |
| 1 | Linssi |
| 2 | Jalusta |
| 3 | Takavalon vastake |
| 4 | Polttimon kanta |

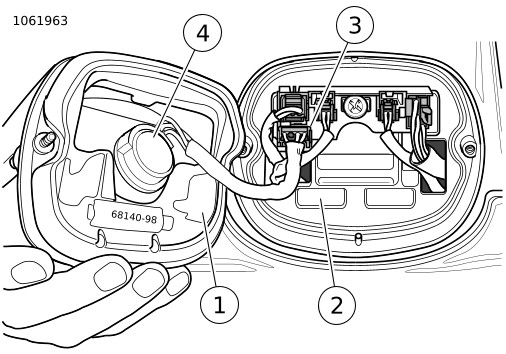

Kuva 1.
Iron 883 (XL883N), Iron 1200 (XL1200NS), Forty-Eight (XL1200X)
Taka- ja jarruvalot ovat kaksoishehkulangalla varustettuja polttimoita takasuuntavilkkujen pisaramallisissa koteloissa, joissa on punaiset linssit. Taka- ja jarruvalot voidaan vaihtaa vaihtamalla suuntavilkkujen polttimot.
Katso
Huoltotoimenpiteet → Suuntavilkun polttimon vaihtaminen: Hehkulamppu
.
Iron 883 (XL883N), Iron 1200 (XL1200NS), Forty-Eight (XL1200X) -mallit, joissa on LED-takasuuntavilkut ja -jarruvalot
Kansainvälisten ja Japanin markkinoiden Iron 883
™
(XL883N), Iron 1200
™
(XL1200NS), ja Forty-Eight
™
(XL1200X) -malleissa takavalot/takasuuntavilkut ovat LED-valoyksiköitä.
