Virtakytkimen/ohjauslukon avain

Virta-avaimella voidaan lukita virtakytkin ja estää moottoripyörän luvaton käyttö tai varkaus. Sama avain sopii myös ohjauslukkoon, jossa sen avulla voidaan estää moottoripyörän luvaton siirtäminen.

Katso Kuva 1. Jos avain häviää, Harley-Davidson-jälleenmyyjä voi korvata sen yksilöivän avainnumeron perusteella. Avaimen numero (2) on stanssattu avaimen yläosassa olevan muovikannen (1) alle. Kirjoita avaimen numero tämän käyttöohjekirjan alussa olevalle henkilökohtaisten tietojen ja jälleenmyyjän tietojen sivulle.

1	Suojus
2	Avaimen numero

Kuva 1. Virtakytkimen/ohjauslukon avain

Virtakytkin

VAROITUS

Automaattisesti syttyvän ajovalon ansiosta muiden ajoneuvojen kuljettajat huomaavat moottoripyörän helpommin. Varmista, että ajat aina ajovalo päällä. Kuljettajan huono näkyvyys liikenteessä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00030b)

Virtakytkin ohjaa sähköisiä toimintoja. Katso lisätietoja kohdasta Taulukko 1.

HUOMAUTUS

Suojaa moottoripyöräsi varkaudelta. Lukitsematon moottoripyörä voi pysäköinnin jälkeen joutua varkauden tai ilkivallan kohteeksi. (00151b)

VAROITUS

Älä käytä moottoripyörää, kun ohjaus on lukittuna. Ohjauksen lukitseminen rajoittaa ajoneuvon kääntymiskykyä, mikä voi aiheuttaa kuoleman tai vakavia vammoja. (00035a)

HUOMAUTUS

Älä voitele lukkoja maaöljypohjaisilla voiteluaineilla tai grafiitilla. Muuten lukot eivät ehkä toimi normaalisti. (00152a)

HUOMAUTUS

Mittariston valot ja ajovalot palavat, kun kytkin on sytytystilassa (IGN), kuten laki edellyttää tietyillä alueilla. Katso lisätietoja kohdasta Taulukko 1.
Poista virta-avain virtakytkimestä ajon ajaksi. Jos et poista avainta, se voi pudota.
Moottoripyörän akku voi tyhjentyä, jos se jätetään ACC-asentoon pitkäksi ajaksi. Lisävarustetilassa oleva moottoripyörä palaa automaattisesti virta pois (OFF) -tilaan kahden tunnin kuluttua, jotta akun purkautuminen kokonaan estyy. Voit jatkaa normaalia toimintaa kääntämällä virran pois (OFF) ja sitten haluttuun asentoon.

Taulukko 1. Virtakytkimen asennot

KYTKIN SIJAINTI	TOIMINTO
OFF	Käynnistys, valot ja lisävarusteet ovat pois käytöstä.
ACC (LISÄVARUSTETILA)*	Lisävarusteet ovat käytössä. Varoitusvilkkuja voidaan käyttää. Mittarivalot palavat. Ajovalokytkimellä voidaan valita kaukovalot tai lähivalot. Jarruvaloa ja äänitorvea voi käyttää.
IGN (SYTYTYSTILA)*	Käynnistys, valot ja lisävarusteet ovat käytössä.
* Kansainvälisissä malleissa on lisätoiminto – myös seisontavalo ja takavalo palavat.

Kaikki mallit paitsi FXDL

Katso Kuva 2. Virtakytkin on polttoainesäiliön päällä olevassa mittaristossa.

Avaaminen: Voit avata lukituksen asettamalla avaimen virtakytkimeen ja kiertämällä sitä myötäpäivään avausasentoon.

Käyttö: Valitse ACC- tai IGN-asento kiertämällä kytkintä. Katso lisätietoja kohdasta Taulukko 1.

Lukitseminen: Virtakytkimen voi lukita OFF (pois)- tai ACC (lisävaruste) -asentoon. Virtakytkin voidaan lukita nostamalla kytkimen kansi, asettamalla avain virtakytkimeen ja kiertämällä avainta vastapäivään lukitusasentoon.

HUOMAUTUS

Käännä virtakytkin pois päältä (OFF) ennen moottoripyörän lukitsemista. Jos jätät virtakytkimen lisävarustetilaan (ACC), mittariston valot jäävät palamaan ja akku saattaa tyhjentyä. (00492b)

1	Lukittu
2	Auki
3	Avoin kytkimen kansi
4	ACC (lisälaite)
5	OFF
6	IGN (sytytys)

Kuva 2. Virtakytkin: Kaikki mallit paitsi FXDL ja FXDLS

FXDL

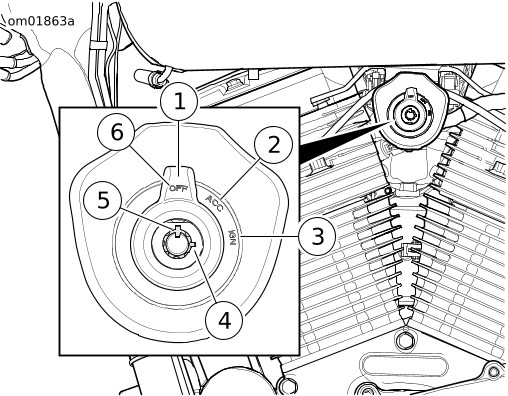

Katso Kuva 3. Virtakytkin on moottoripyörän vasemmalla puolella sylintereiden välissä.

Avaaminen: Aseta avain paikalleen ja avaa peukalovipu kääntämällä myötäpäivään. Poista avain virtakytkimestä ennen moottoripyörällä ajamista.

Käyttö: Valitse lisävaruste- tai sytytystila (ACC tai IGN) peukalovivulla. Lisätietoja virtakytkimen toiminnoista on kohdassa Taulukko 1.

Lukitseminen: Käännä virta pois (OFF) peukalovivulla. Aseta avain paikalleen ja lukitse peukalovipu kääntämällä avainta vastapäivään. Poista avain.

1	Lukittu
2	Auki
3	IGN (sytytys)
4	ACC (lisälaite)
5	OFF
6	Peukalovipu

Kuva 3. Virtakytkin: FXDL
