Erikoistyökalut
| Kuvaus | Osanumero | Määrä |
|---|---|---|
| OIL FILTER WRENCH (öljynsuodattimen avain) | HD-42311 | 1 |
| OIL FILTER WRENCH (öljynsuodattimen avain) | HD-44067A | 1 |
VAROITUSVaro öljynvaihdon yhteydessä päästämästä öljyä renkaisiin, vanteisiin tai jarruihin. Voiteluaineet heikentävät pitoa ja voivat aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00047d)
HUOMAUTUS
Älä käytä eri voiteluöljymerkkejä umpimähkäisesti sekaisin. Jotkin öljyt reagoivat keskenään kemiallisesti, kun niitä sekoitetaan. Heikkolaatuisten voiteluöljyjen käyttö voi aiheuttaa moottorivaurioita. (00184a)
- Vaihda uuden moottorin öljy ensimmäisten 1.600 km (1000 mi) jälkeen. Vaihda öljy ensimmäisen huollon jälkeen huoltovälitaulukon mukaisesti, jos pyörää käytetään normaalisti lämpimällä ilmalla. Katso lisätietoja kohdasta Määräaikaishuollot → Huoltomerkinnät → Huoltovälit: Vuoden 2016 Harley-Davidson Dyna -mallit.
- Kylmällä ilmalla ja vaikeissa käyttöolosuhteissa öljynvaihtoväliä tulee lyhentää. Katso Huolto ja voitelu → Voitelu matalissa lämpötiloissa.
- Aja moottoripyörällä, kunnes moottori saavuttaa normaalin käyttölämpötilan. Sammuta moottori.
- Irrota öljysäiliön täyttötulppa ja öljytikku.
- Katso Kuva 1. Poista öljyn tyhjennystulppa (2) ja O-rengas. Anna öljyn valua kokonaan ulos.
HUOMAUTUS
Vaihda tyhjennystulpan O-rengas, mikäli se on vioittunut.
HUOMAUTUS
Poista suodatin Harley-Davidsonin öljynsuodatinavaimella. Tämä työkalu estää kampiakselin asennontunnistinta ja sen kaapelia vaurioitumasta. (00192b)
| 1. | Poista öljynsuodatin käyttämällä OIL FILTER WRENCH (öljynsuodattimen avain) (Osanumero:HD-42311) tai OIL FILTER WRENCH (öljynsuodattimen avain) (Osanumero:HD-44067A) ja käsityökaluja. Älä käytä paineilmatyökaluja. | |
| 2. | Puhdista öljynsuodattimen kiinnityslaippa. | |
| 3. | Katso Kuva 2. Asenna uusi öljynsuodatin. a. Levitä ohut kerros puhdasta moottoriöljyä suodattimen tiivisteeseen. b. Asenna uusi öljynsuodatin. c. Kiristä öljynsuodatinta käsin puoli kierrosta tai kolme neljäsosakierrosta sen jälkeen, kun tiiviste koskettaa asennuspintaan. ÄLÄ kiristä suodatinta öljynsuodatinavaimella. | |
| 4. | Asenna moottoriöljyn tyhjennystulppa ja O-rengas paikoilleen. Kiristä momenttiin Moottoriöljyn tyhjennystulppa14-640,08 cm-lbs:n19,0-28,5 Nm. HUOMAUTUS Valitse oikeanlainen öljy alimman odotettavissa olevan lämpötilan mukaan. Suositeltavat öljyt on lueteltu kohdassa Huolto ja voitelu → Moottorin voiteleminen → Suositeltavat moottoriöljyt. | |
| 5. | Lisää moottoriöljyä ensitäyttömäärä. Katso lisätietoja kohdasta Tekniset tiedot → Tekniset tiedot → Täyttötilavuudet. |
Taulukko 1. Öljyn ensitäyttö
KOHDE | MÄÄRÄ |
|---|---|
Moottoriöljyn ensitäyttö | 2,8 L (3.0 qt) |
- Tarkista öljytaso. Katso Huolto ja voitelu → Tarkista moottoriöljyn määrä.
- Suorita öljytason tarkistus kylmästä moottorista.
- Käynnistä moottori ja tarkista tyhjennystulppa ja öljynsuodatin vuotojen varalta.
- Suorita öljytason tarkistus lämpimästä moottorista.
Kuva 1. Moottoriöljyn tyhjennystulppa (vasen puoli, vaihteiston alla):
| 1 | Kiinnityslaippa |
| 2 | VAIN ohut öljykalvo |
| 3 | Öljynsuodatin |

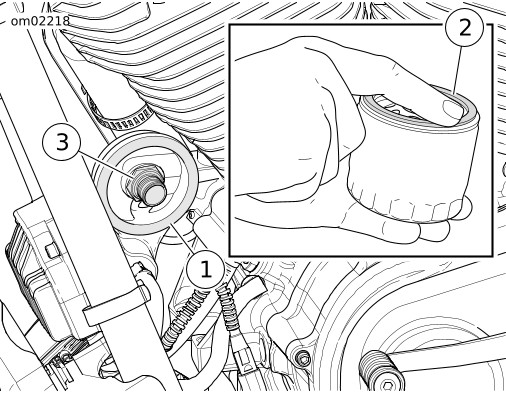

Kuva 2. Suodattimen tiivisteen voitelu
