Polttoaineen varoitusvalo

Valo palaa jatkuvasti: Katso Kuva 1. Polttoaineen varoitusvalo (1) syttyy, kun säiliössä oleva polttoaine saavuttaa (likimäärin) matalan tason. Katso lisätietoja kohdasta Taulukko 1.

Valo vilkkuu: Jos polttoaineen varoitusvalo vilkkuu jatkuvasti, polttoainetason valvonnan virtapiirissä on vika. Saat lisätietoja Harley-Davidson-jälleenmyyjältä.

Turvajärjestelmän merkkivalo

Katso Kuva 1. Turvajärjestelmällä varustetuissa moottoripyörissä turvajärjestelmän merkkivalo (2) syttyy, kun turvajärjestelmä otetaan käyttöön. Katso TURVAJÄRJESTELMÄ → Turvajärjestelmä.

Jos turvajärjestelmän merkkivalo ei sammu turvajärjestelmän sammuttamisen jälkeen, ota yhteyttä Harley-Davidson-jälleenmyyjään.

Akkuvarauksen varoitusvalo

Katso Kuva 1. Akun varoitusvalo ilmaisee akun yli- tai alilatauksen. Katso Huolto ja voitelu → Akun huolto.

Vakionopeussäädin: FXDLS

Katso Kuva 1. Vakionopeussäätimen merkkivalo (3) palaa, kun vakionopeussäädin on toiminnassa. Katso lisätietoja kohdasta Taulukko 1.

Lukkiutumattoman jarrujärjestelmän (ABS) merkkivalo (jos varusteena)

VAROITUS

Mikäli ABS-valo jatkaa vilkkumista nopeuden ollessa yli 5 km/h (3 mph) tai ei sammu lainkaan, ABS-jarrujärjestelmä ei toimi. Normaali jarrujärjestelmä toimii, mutta pyörät voivat lukkiutua. Ota yhteys Harley-Davidson-jälleenmyyjään ABS:n korjaamiseksi. Lukkiutunut pyörä lähtee helposti liukuun ja voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00361b)

Valo vilkkuu: Katso Kuva 1. ABS:llä varustetuissa moottoripyörissä ABS-valo (5) alkaa vilkkua, kun moottoripyörään kytketään virta. Vilkkuva valo osoittaa, että järjestelmä on itsetestaustilassa. Se vilkkuu, kunnes moottoripyörän nopeus ylittää 5 km/h (3 mph). ABS ei ole toiminnassa ennen kuin valo sammuu. Katso lisätietoja kohdasta Taulukko 1.

Valo palaa jatkuvasti: Valon jatkuva palaminen ilmaisee, että ABS-järjestelmässä on toimintahäiriö. ABS kytkeytyy pois käytöstä ja jarrut toimivat kuin niissä ei olisi ABS-järjestelmää. Vie pyörä huoltoon Harley-Davidson-jälleenmyyjälle.

Moottorin varoitusvalo

Katso Kuva 1. Moottorin varoitusvalo ilmaisee, toimiiko moottori ja sen hallintajärjestelmä normaalisti.

Moottorin varoitusvalo syttyy, kun sytytysvirta kytketään, ja se palaa noin neljän sekunnin ajan. Se pysyy päällä, kun moottorin hallintajärjestelmä suorittaa sarjan käynnistystestejä. Katso lisätietoja kohdasta Taulukko 1.

Jos varoitusvalo syttyy muussa tilanteessa, ota yhteys Harley-Davidson-jälleenmyyjään.

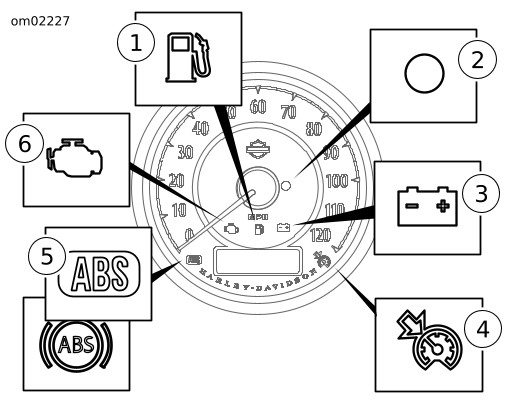

1	Polttoaineen varoitusvalo
2	Turvallisuus
3	Akun purkautuminen
4	Vakionopeussäädin: FXDLS
5	ABS (kuvassa myös km/h-mittariston ABS-kuvake)
6	Moottorin varoitusvalo

Kuva 1. Mittariston valot

Taulukko 1. Nopeusmittarin valot

KUVAKE	NIMI	TOIMINTO
	Polttoaineen varoitusvalo	Palaa, kun polttoainetta on jäljellä noin 3,1 L (0.8 USgal) tai vähemmän. Täytä tankki suositusten mukaisella polttoaineella niin pian kuin mahdollista.
	Turvajärjestelmä	Vilkkuva valo ilmaisee, että turvajärjestelmä on käytössä.
	Akun purkautuminen	Ilmaisee akun yli- tai alilatauksen.
	Vakionopeussäädin	Oranssi: Palaa oranssina, kun vakionopeussäädin on päällä. Vihreä: Merkkivalo on vihreä, kun vakionopeus on asetettu ja moottoripyörä kulkee vakionopeudella.
	ABS	Vilkkuu, kunnes nopeus on 5 km/h (3 mph) ja ABS kytkeytyy toimintaan.
	Moottorin varoitusvalo	Syttyy, kun moottorin diagnostiikka havaitsee sähkövian.
