Irrottaminen
HUOMAUTUS
  • Määritä ristiselän tuen tarve ennen ohjaustangon ja korokkeiden säätöä.
  • Voit helpottaa uudelleenkäyttöä kiinnittämällä ristiselän tuen ruuvit sen takaosaan irrotuksen jälkeen.
  1. Katso Kuva 1. Irrota satula.
  2. Poista ruuvit (1) ja aluslaatat (2) ristiselän tuesta (4).
  3. Irrota ruuvit (3) nimikilvestä (5).
  4. Irrota nimikilpi ristiselän tuesta.
  5. Aseta nimikilpi satulaan.
  6. Kiinnitä ruuvit nimikilpeen. Kiristä ruuvit.
Asentaminen
  1. Katso Kuva 1. Irrota ruuvit (3) nimikilvestä (5).
  2. Aseta nimikilpi ristiselän tukeen (4).
  3. Kiinnitä ruuvit nimikilpeen. Kiristä ruuvit.
  4. Asenna ristiselän tuki istuimeen.
  5. Asenna ruuvit (1) ja aluslaatat (2) ristiselän tukeen. Kiristä ruuvit.
  6. Asenna satula.
1Ruuvi (2)
2Aluslaatta (2)
3Ruuvi (2)
4Ristiselän tuki
5Nimikilpi

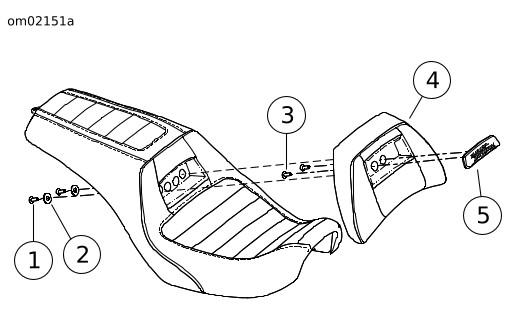

Kuva 1. Ristiselän tuki
