Merkkivaloja on viisi:
- Kaikki mallit paitsi FXDL ja FXDLS: Mittaristossa.
- FXDL, FXDLS: Käyntinopeusmittarissa.
Suuntavilkut
Katso Kuva 1. Suuntavilkkujen merkkivalot (1, 5) vilkkuvat, kun suuntavilkku on päällä. Varoitusvilkkuja käytettäessä molemmat merkkivalot vilkkuvat yhtä aikaa. Katso lisätietoja kohdasta Taulukko 1.
Ajovalojen kaukovalo
Katso Kuva 1. Kaukovalojen merkkivalo (2) syttyy, kun kaukovalo tai ohitusvilkkukytkin aktivoidaan. Katso lisätietoja kohdasta Taulukko 1.
Vaihteen vapaa-asennon merkkivalo
Katso Kuva 1. Vapaa-asennon merkkivalo (3) palaa, kun vaihde on vapaalla. Katso lisätietoja kohdasta Taulukko 1.
Öljynpaineen merkkivalo
Katso Kuva 1. Öljynpaineen merkkivalo (4) palaa, kun moottorissa ei ole riittävästi öljyä. Katso lisätietoja kohdasta Taulukko 1.
Öljynpaineen merkkivalo palaa, kun sytytysvirta on kytkettynä, mutta moottoria ei vielä ole käynnistetty. Moottorin käydessä merkkivalo sammuu, kun moottorin käyntinopeus ylittää tyhjäkäyntinopeuden.
Öljynpaineen merkkivalo saattaa syttyä myös seuraavista syistä:
- Öljyä on liian vähän. Pysäytä moottori välittömästi. Lisää öljyä.
- Öljy on ohentunut. Vaihda öljy mahdollisimman pian.
- Väärä öljy käyttölämpötilaan nähden. Vaihda öljy mahdollisimman pian.
- Katso lisätietoja kohdasta Vianmääritys.
HUOMAUTUS
Jos öljynpaineen merkkivalo palaa, tarkista aina ensin öljyn määrä. Jos öljyä on riittävästi, mutta merkkivalo palaa edelleen, pysäytä moottori heti. Älä jatka ajoa, ennen kuin vika on paikannettu ja korjattu. Muuten moottori voi vahingoittua. (00157a)

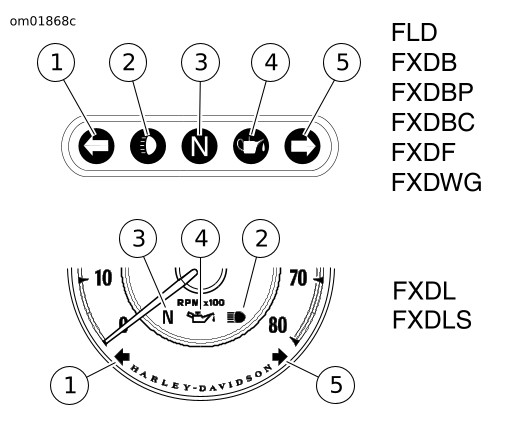

| 1 | Vasen suuntavilkku |
| 2 | Kaukovalo |
| 3 | Vaihde vapaalla |
| 4 | Öljynpaine |
| 5 | Oikea suuntavilkku |
Kuva 1. Merkkivalot
Taulukko 1. Merkkivalorivin valot
KUVAKE | NIMI | TOIMINTO |
|---|---|---|
 | Vasen suuntavilkku | Vilkkuu, kun vasen suuntavilkku on päällä. Peruuta painamalla vasemman suuntavilkun kytkintä. |
 | Kaukovalo | Palaa, kun kaukovalo on päällä. Vaihda lähivaloon painamalla lähivalokytkintä. |
 | Vaihde vapaalla | Palaa, kun vaihde on vapaalla. |
 | Öljynpaine | Jos merkkivalo palaa, sammuta moottori ja tarkasta öljymäärä. |
 | Oikea suuntavilkku | Vilkkuu, kun oikea suuntavilkku on päällä. Peruuta painamalla oikean suuntavilkun kytkintä. |
