Irrottaminen
Tarkista suodatinpanos määrätyin välein. Lyhennä tarkistusväliä pölyisissä olosuhteissa. Katso lisätietoja kohdasta Määräaikaishuollot → Huoltomerkinnät → Huoltovälit: Vuoden 2016 Harley-Davidson Dyna -mallit.
  1. Katso Kuva 1. Irrota kannen ruuvi (1) ja kansi (2) sekä tiiviste (3).
  2. Poista huohotinputket (6) suodatinpanoksesta (5).
  3. Ota pois suodattimen/kiinnikkeen ruuvit (9) ja kiinnike (8).
  4. Ota pois suodatin (5) ja tiiviste (7).
  5. Tarkista ja puhdista suodatinpanos tarpeen mukaan. Katso Huolto ja voitelu → Suodattimen puhdistaminen: 96, 103 ja High Output 103.
Asentaminen
HUOMAUTUS
Asenna ilmansuodatin, ennen kuin käynnistät moottorin. Muuten moottoriin voi päästä likaa, joka voi aiheuttaa moottorivaurioita. (00207a)
1. Katso Kuva 1. Asenna suodatinpanos (5) ja tiiviste (7) päätylevyyn.
2. Tarkista, että vauhtimutteri (4) kiinnittyy paikalleen kiinnikkeeseen (8).
3. Asenna kiinnike ja suodattimen ja kiinnikkeen ruuvit (3). Kiristä momenttiin 4,5–6,8 N·m (40–60 in-lbs).
4. Tarkista, että tiiviste (3) on asennettu kanteen (2). Asenna kansi.
5. Lisää kannen ruuvin (1) kierteeseen tippa LOCTITE THREADLOCKER 243 -KIERRELUKITETTA (sininen). Asenna mahdolliset sisäkkeet ja kannen ruuvi. Kiristä momenttiin 4,1–6,8 N·m (36–60 in-lbs).
1Kannen ruuvi
2Ilmanpuhdistimen kansi
3Kannen tiiviste
4Pikamutteri
5Suodatinpanos
6Huohotinputki (2)
7Tiiviste
8Kannatin
9Suodattimen/kiinnikkeen ruuvit (3)

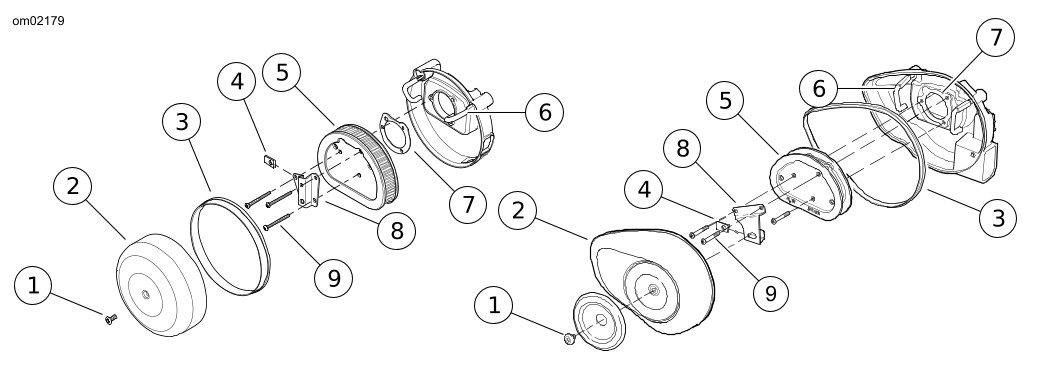

Kuva 1. Ilmanpuhdistinyksikkö: Kaikki paitsi 103 High Output ja FXDLS
