Irrottaminen
HUOMAUTUS
- Tarkista suodatin säännöllisin välein. Lyhennä tarkistusväliä pölyisissä olosuhteissa. Katso lisätietoja kohdasta Määräaikaishuollot → Huoltomerkinnät → Huoltovälit: Vuoden 2016 Harley-Davidson Dyna -mallit.
- Kiinnityspannan kuoren takaosassa on ura, johon ruuvitaltta sopii.

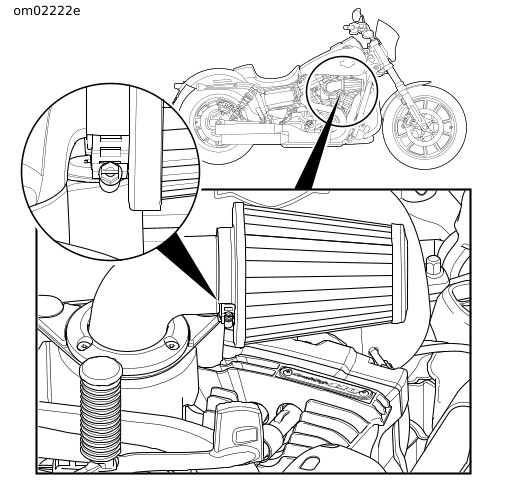

- Katso Kuva 1. Löysää kiinnityspannan kuoren sisällä olevaa letkunkiristintä.
- Irrota suodatin ilmaputkesta.
Kuva 1. Ilmansuodattimen kiinnityspanta: FXDLS
Asentaminen
HUOMAUTUS
Asenna ilmansuodatin, ennen kuin käynnistät moottorin. Muuten moottoriin voi päästä likaa, joka voi aiheuttaa moottorivaurioita. (00207a)

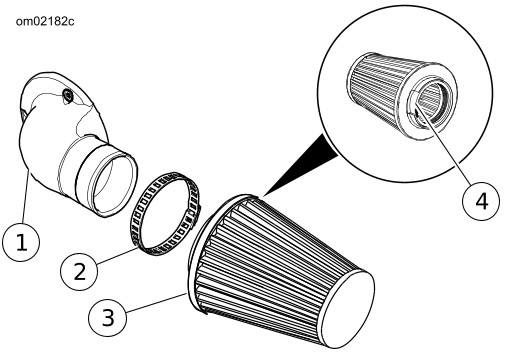

| 1. | Katso Kuva 2. Jos irrotit kiristimen (2), asenna se suodattimen (3) kaulan ympärille. | |
| 2. | Asenna suodatin imuputkeen (1) niin, että se on tukevasti uran päällä. HUOMAUTUS Jotta suodattimen päätylevy ei vahingoittuisi, pitele ruuvikiinnikettä suunnilleen kolon keskikohdassa kiristyksen aikana. | |
| 3. | Kiristä kiinnityspanta suodattimen laipan ympärille momenttiin 3,4–4,5 N·m (30–40 in-lbs). |
| 1 | Imuputki |
| 2 | Kiinnityspanta |
| 3 | Suodatinpanos |
Kuva 2. Ilmansuodatin: FXDLS
