Erikoistyökalut
KuvausOsanumeroMäärä
SPANNER TOOL (mutteriavain)
14900080
1

Kuormituksen laskeminen
HUOMAUTUS
Kuljettajan ja matkustajan sekä kuorman ja lisävarusteiden yhteispaino ei saa ylittää suurinta sallittua lisäpainoa. Katso lisätietoja kohdasta Taulukko 1.
  1. Laske kuljettajan kokonaispaino lisäämällä kuljettajan painoon ajovarusteiden paino.
  2. Lisää erikseen matkustajan, hänen ajovarusteidensa, aiotun kuorman sekä lisävarusteiden paino.
Taulukko 1. Suurin sallittu lisäpaino: FXDLS
MALLI
TEKNISET TIEDOT
lb
kg
FXDLS
411
186
Etsi esijännityksen arvo.
  1. Etsi kohdasta KULJETTAJAN PAINO se rivi, joka sisältää kuljettajan ja ajovarusteiden kokonaispainon. Katso lisätietoja kohdasta Taulukko 2.
  2. Etsi riviltä MATKUSTAJA, KUORMA JA LISÄVARUSTEET se sarake, joka sisältää matkustajan, kuorman ja lisävarusteiden painon.
  3. Suositeltava esijännitys on numero, joka löytyy rivin KULJETTAJAN PAINO ja sarakkeen MATKUSTAJA, KUORMA JA LISÄVARUSTEET risteämäkohdasta.
Taulukko 2. Iskunvaimentimien esijännityksen arvo: FXDLS
KULJETTAJAN PAINO
MATKUSTAJA, KUORMA JA LISÄVARUSTEET
lb
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
kg
0
5
9
14
18
23
27
32
36
41
45
50
54
59
64
68
lb
kg
ETÄISYYS SÄÄTÖMUTTERIN YLÄOSAN JA KARTION ALAOSAN VÄLILLÄ (mm)
100
45
16
17
19
20
21
23
24
25
27
28
29
31
32
110
50
16
17
18
20
21
22
24
25
26
28
29
30
32
33
120
54
16
18
19
20
22
23
25
26
27
29
30
31
33
34
130
59
16
17
19
20
21
23
24
25
27
28
29
31
32
34
35
140
64
16
17
18
20
21
22
24
25
26
28
29
30
32
33
34
36
150
68
17
18
19
21
22
23
25
26
27
29
30
31
33
34
35
37
160
73
17
19
20
21
23
24
25
27
28
30
31
32
34
35
36
38
170
77
18
20
21
22
24
25
26
28
29
30
32
33
34
36
37
38
180
82
19
21
22
23
25
26
27
29
30
31
33
34
35
37
38
39
190
86
20
22
23
24
26
27
28
30
31
32
34
35
36
38
39
40
200
91
21
22
24
25
26
28
29
30
32
33
35
36
37
39
40
41
210
95
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
220
100
23
24
26
27
28
30
31
32
34
35
36
38
39
40
41
42
230
104
24
25
27
28
29
31
32
33
35
36
37
39
40
41
42
43
240
109
25
26
27
29
30
31
33
34
35
37
38
40
41
42
43
44
250
113
26
27
28
30
31
32
34
35
36
38
39
40
41
42
43
44
260
118
27
28
29
31
32
33
35
36
37
39
40
41
42
43
44
45
Iskunvaimentimen säätö
VAROITUS
Säädä molemmat iskunvaimentimet samoin. Virheellinen säätö voi heikentää moottoripyörän vakautta ja käsiteltävyyttä, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00036b)
HUOMAUTUS
Vältä iskunvaimentimien vaurioittamista. Varmista, että iskunvaimentimen kierteet ovat puhtaat, ennen kuin löysäät tai kiristät iskunvaimentimen säätömuttereita. (00646b)
HUOMAUTUS
Jotta estetään säädön ja lukkomuttereiden vauriot, käytä ainoastaan moottoripyörän mukana toimitettua SPANNER TOOL (mutteriavain) (Osanumero:14900080).
  1. Puhdista iskunvaimentimen kierteet tarvittaessa.

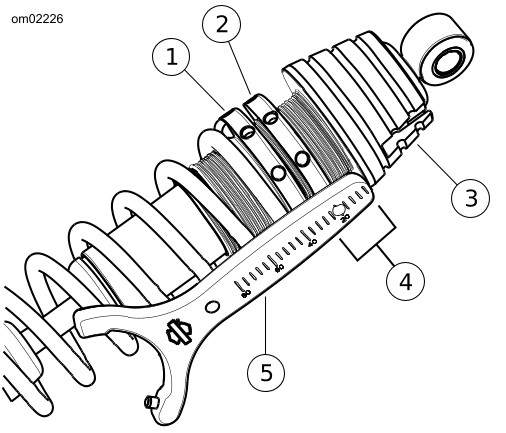

  2. Katso Kuva 1. Avaa renkaan lukitus kiertämällä ylempää lukkomutteria (2) vastapäivään mutteriavaimella (5).
    3. HUOMAUTUS
    Katso Kuva 1. Lisää esijännitystä pyörittämällä alempaa säätömutteria (1) myötäpäivään. Vähennä esijännitystä pyörittämällä alempaa säätömutteria vastapäivään.
  3. Mittaa etäisyys esijännityksen säätökohtaan. Katso lisätietoja kohdasta Taulukko 2.
    1. Aseta mutteriavaimen alaosa kiinni iskunvaimentimen kartion (suojuksen) alaosaan (3).
    2. Vertaa mutteriavaimessa näkyvän asteikon lukemaa esijännitystaulukkoon.
    3. Pyöritä alempaa säätömutteria (1) siten, että mutterin yläosa kohdistuu asteikossa näkyvään mittaan (4).
  4. Kiristä ylempi lukkomutteri alempaa säätömutteria vasten työkalun avulla.
  5. Säädä toisen puolen iskunvaimennin samaan esijännityksen asetukseen.
1Alempi säätömutteri
2Ylempi lukkomutteri
3Iskunvaimentimen suojus
4Etäisyys (esijännitystaulukosta)
5Mutteriavain
Kuva 1. Iskunvaimentimen säätäminen esijännitykseen
