VAROITUSAutomaattisesti syttyvän ajovalon ansiosta muiden ajoneuvojen kuljettajat huomaavat moottoripyörän helpommin. Varmista, että ajat aina ajovalo päällä. Kuljettajan huono näkyvyys liikenteessä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00030b)
Valmistelu
- Tarkista rengaspaineet. Säädä tarpeen mukaan.
- Säädä takaiskunvaimentimet kuljettajalle ja tarkoitetulle kuormalle.
- Täytä polttoainesäiliö tai lisää yhtä paljon painolastia.
- Pysäköi moottoripyörä kohtisuoraan (1) seinään nähden.
- Aseta moottoripyörä siten, että etuakseli on 7,6 metrin (25 jalan) (3) päässä seinästä.
- Piirrä pystysuora keskiviiva (2) seinään.
LED-ajovalo
HUOMAUTUS
- Valitse seinä, jolla on vain vähän valoa.
- Ylempi polttimo on LED-ajovalojen lähivalo.

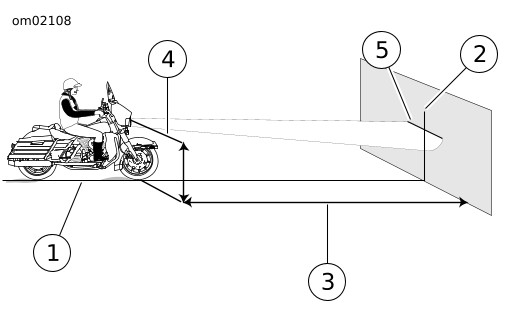

- Katso Kuva 1. Suuntaa kuormitetun moottoripyörän etupyörä suoraan kohti seinää. Mittaa etäisyys (4) lattiasta lähivalopolttimon keskikohtaan.
- Piirrä vaakasuora viiva (5) pystysuoran viivan läpi lähivalojen keskiviivan korkeudelle.
- Ajovalo on kohdistettu oikein, kun valokeilan keskustan yläosa sijoittuu merkin kohdalle lähivalojen ollessa kytkettynä.
| 1 | Kohtisuora viiva |
| 2 | Pystyviiva |
| 3 | 7,6 m (25 ft) |
| 4 | Kaukovalopolttimon keskiviiva |
| 5 | Vaakasuora viiva lähivalon keskiviivan korkeudella |
Kuva 1. Ajovalon kohdistaminen: LED
Halogeeniajovalo

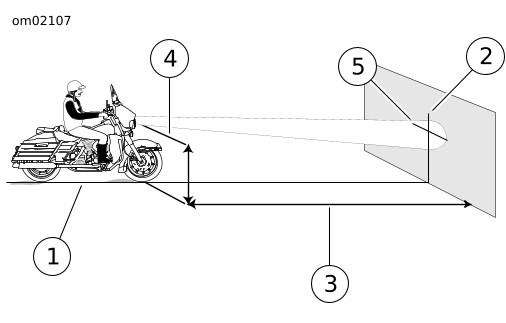

- Katso Kuva 2. Suuntaa kuormitetun moottoripyörän etupyörä suoraan kohti seinää. Mittaa etäisyys (4) lattiasta kaukovalopolttimon keskiviivaan.
- Piirrä vaakasuora viiva (5) pystysuoran viivan läpi lähivalojen keskiviivan kohdalle 53,3 mm (2.1 in)kaukovalopolttimon keskiviivan alapuolelle.
- Ajovalo on kohdistettu oikein, kun valonsäteen keskipiste sijoittuu merkin kohdalle kaukovalojen ollessa käytössä.
| 1 | Kohtisuora viiva |
| 2 | Pystyviiva |
| 3 | 7,6 m (25 ft) |
| 4 | Kaukovalopolttimon keskiviiva |
| 5 | Vaakaviiva 53,3 mm (2,1 in) kaukovalojen keskiviivan alapuolella |
Kuva 2. Ajovalon kohdistaminen: Halogeeni
