Ajovalon kohdistuksen tarkistus

Tarkista rengaspaineet. Katso lisätietoja kohdasta Tekniset tiedot → Tekniset tiedot.
Säädä takaiskunvaimentimet kuljettajalle ja tarkoitetulle kuormalle. Katso Ennen ajoa.
Täytä polttoainesäiliö tai lisää yhtä paljon painolastia.

HUOMAUTUS

Valitse seinä, jolla on vain vähän valoa.

Katso Kuva 1. Pysäköi moottoripyörä kohtisuoraan (1) seinään nähden.
Aseta moottoripyörä siten, että etuakselin etäisyys seinästä on 7,6 m (25 ft).
Piirrä pystyviiva (2) seinään.
Aseta eturengas suoraan seinään päin.
Mittaa etäisyys (4) lattiasta kaukovalopolttimon keskiviivaan.
Kytke kaukovalo. Tarkista ajovalon kohdistus.
Säädä uudelleen tarvittaessa.

1	Kohtisuora viiva
2	Pystyviiva
3	7,6 m (25 ft)
4	Kaukovalopolttimon keskiviiva
5	Vaakaviiva 53,3 mm (2,1 in) polttimon keskiviivan alapuolella

Kuva 1. Ajovalon suuntauksen tarkistus

Ajovalon säätäminen

Säädä ajovalo vaakasuunnassa

1.	XG500, XG750: Poista tuulisuoja. a. Katso Kuva 2. Irrota tuulisuojan ruuvit (1) ja aluslaatat (2). b. Vedä tuulisuoja irti tuulisuojan ylemmästä kiinnikkeestä (4). c. Vedä tuulisuoja irti tuulisuojan alemmasta kiinnikkeestä (5).
2.	XG750A: Poista tuulisuoja. a. Katso Kuva 3. Vedä tuulisuoja (2) irti tuulisuojan kiinnikkeestä (1).
3.	Katso Kuva 4. Löysää vaakasuuntaisen säädön lukitusmutteria (1).
4.	Suuntaa valokeila suoraan eteenpäin.
5.	Kiristä vaakasuuntaisen säädön lukitusmutteri. Vääntömomentti: 27,5–32,5 N·m (20–24 ft-lbs) Ajovalon vaakasuuntaisen säädön lukitusmutteri HUOMAUTUS Tee kaikki säädöt ennen tuulisuojan asentamista.
6.	Katso Kuva 3. Kohdista tuulisuojan (3) tapit tiivisterenkaisiin.
7.	XG500, XG750: Asenna tuulisuoja. a. Asenna tuulisuoja tuulisuojan alempaan kiinnikkeeseen (5). b. Kohdista tuulisuoja tuulisuojan ylempään kiinnikkeeseen (4). c. Asenna aluslaatat (2) ja ruuvit (1). Vääntömomentti: 2,3–3,3 N·m (20–29 in-lbs) Tuulisuojan ruuvi
8.	XG750A: Asenna tuulisuoja. a. Katso Kuva 3. Kohdista tuulisuojan tappi tiivisterenkaisiin ja työnnä.

Säädä ajovalo pystysuunnassa

1.	Katso Kuva 4. Löysää mutteria (1) pystysuuntaisen säädön pulttia (2) varten
2.	Kohdista ajovalo seinässä olevaan vaakasuoraan viivaan.
3.	Kiristä pystysuuntaisen säädön lukitusmutteri. Vääntömomentti: 20,6–25,5 N·m (15–19 ft-lbs) Ajovalon pystysuuntaisen säädön lukitusmutteri

1	Ruuvi (2)
2	Aluslaatta (2)
3	Tuulisuoja
4	Tuulisuojan ylempi kiinnike
5	Tuulisuojan alempi kiinnike
6	Pystytuki (2)

Kuva 2. Ajovalon tuulisuoja: XG500, XG750

1	Katteen tukikiinnike
2	Tuulisuoja

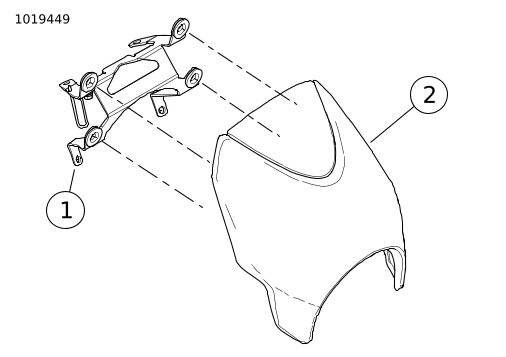

Kuva 3. Ajovalon tuulisuoja: XG750A

1	Pystysuuntaisen säädön lukitusmutteri
2	Pystysuuntauksen säätöpultti
3	Vaakasuuntaisen säädön lukitusmutteri

Kuva 4. Ajovalon säätäminen

Ajovalon ja seisontavalon polttimon vaihtaminen

VAROITUS

Automaattisesti syttyvän ajovalon ansiosta muiden ajoneuvojen kuljettajat huomaavat moottoripyörän helpommin. Varmista, että ajat aina ajovalo päällä. Kuljettajan huono näkyvyys liikenteessä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00030b)

Poista

1.	Irrota pääsulake. Katso Huoltotoimenpiteet → Sulakkeet.
2.	Poista tuulisuoja. Katso Kuva 2 ja Kuva 3.
3.	Katso Kuva 5. Irrota linssikokoonpano (5). a. Irrota ruuvit (6). b. Irrota linssikokoonpano. c. Irrota ajovalojen ja seisontavalojen liittimet.
4.	Irrota suojus (1).
5.	Katso Kuva 6. Avaa pidikkeen lukitus (3). a. Paina pidikettä alaspäin lukituskielekkeen molemmilta puolilta (2). b. Katso Kuva 7. Siirrä pidikettä ulospäin auki-asentoon (1). c. Katso Kuva 8. Käännä pidikettä ylöspäin 45 astetta.
6.	Poista ajovalon polttimo.

1	Suojus
2	Ruuvi
3	Pidike
4	Ajovalopolttimo
5	Linssikokoonpano
6	Ruuvi (2)
7	Seisontavalo

Kuva 5. Ajovalopolttimo

1	Ajovaloyksikkö
2	Lukituskieleke
3	Pidike
4	Nivelen asento

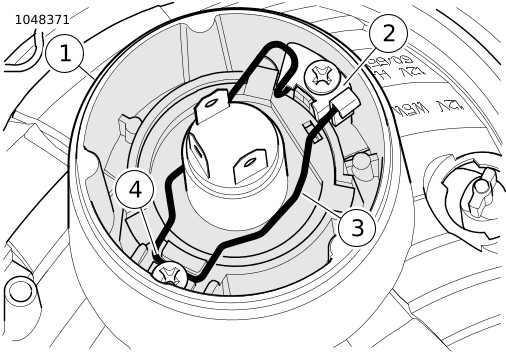

Kuva 6. Ajovalon pidike lukittu

1	Pidike auki
2	Nivel

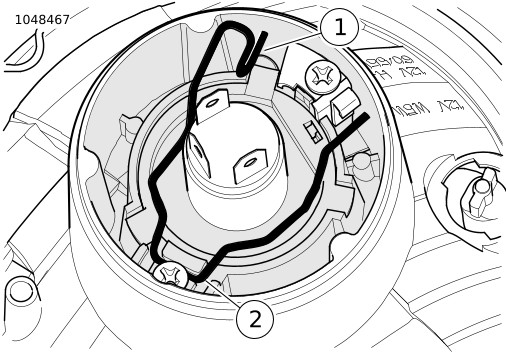

Kuva 7. Pidike auki

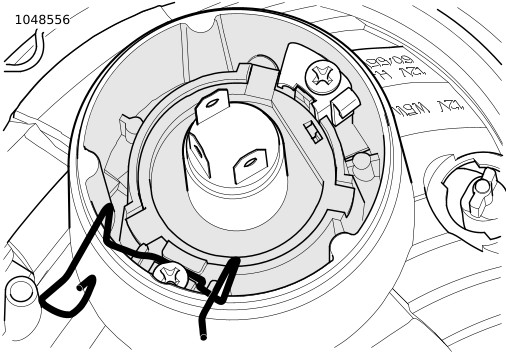

Kuva 8. Ajovalon pidike auki

Asenna

HUOMAUTUS

Älä koskaan koske polttimon lasiosaan. Sormenjäljet jäävät lasiin ja lyhentävät polttimon käyttöikää. Käsittele polttimoa vain paperilla tai kuivalla, puhtaalla liinalla. Muuten polttimo voi vahingoittua. (00210b)

1.	Katso Kuva 5. Asenna ajovalon polttimo (4). a. Kohdista ajovalon polttimon nastat linssikokoonpanon (5) nastoihin. b. Asenna ajovalon polttimo.
2.	Lukitse pidike. a. Katso Kuva 7. Käännä pidikettä alaspäin 45 astetta. b. Paina pidikettä alaspäin. c. Katso Kuva 8. Siirrä pidikettä sisäänpäin lukittuun asentoon.
3.	Katso Kuva 5. Asenna linssikokoonpano (5). a. Asenna suojus (1). b. Yhdistä ajovalojen ja seisontavalojen liittimet. c. Asenna linssikokoonpano (5). d. Asenna ruuvit (6). Kiristä. Vääntömomentti: 1,8–2,4 N·m (16–21 in-lbs) Ajovalon ruuvi
4.	Asenna tuulisuoja. Katso Kuva 2 ja Kuva 3.
5.	Asenna pääsulake. Katso Huoltotoimenpiteet → Sulakkeet.
	VAROITUS Varmista ennen moottoripyörällä ajoa, että kaikki valot ja kytkimet toimivat oikein. Kuljettajan huono näkyvyys voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00316a)
6.	Tarkista kaikkien valojen toiminta.
