Kytkinvipu

VAROITUS

Älä pane sormia ohjausvivun ja kädensijan väliin. Käden virheellinen paikka voi estää vivun käytön ja aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00032a)

Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Kytkinvipua (1) käytetään vasemman käden sormilla. Katso Käyttäminen → Vaihteen vaihtaminen.

Vaihdepoljin

Katso Kuva 1. Vaihdepoljinta käytetään vasemmalla jalalla. Kuusivaihteisessa vaihteistossa vapaa-asento on ykkös- ja kakkosvaihteiden välissä. Katso Käyttäminen → Vaihteen vaihtaminen.

Kuva 1. Vaihtojärjestys ja vaihdepoljin

Vasen hallintalaitemoduuli

Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Vasemman hallintalaitemoduulin (2) kytkimiä käytetään vasemman käden peukalolla. Katso Käyttäminen → Ohjaustangon vasemman puolen kytkimet.

Nopeus- ja matkamittari

Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Nopeusmittari (3) näyttää tämänhetkisen matkanopeuden. Kokonaisajomäärä ja yksittäisen matkan ajomäärä näkyvät nopeusmittarin taulussa olevassa matkamittarin ikkunassa. Katso Käyttäminen → Mittaristo.

Oikea hallintalaitemoduuli

Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Oikean hallintalaitemoduulin (4) kytkimiä käytetään oikean käden peukalolla. Katso Käyttäminen → Ohjaustangon oikean puolen kytkimet.

Jarrut

VAROITUS

Etujarruvipu: Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Etujarruvipu (5) ohjaa etupyörän jarrua. Käytä käsivipua oikean käden sormilla.

Takajarru- poljin: Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Takajarrupoljin (6) ohjaa takapyörän jarrua. Käytä takajarrupoljinta oikealla jalalla.

VAROITUS

Älä jarruta niin voimakkaasti, että pyörät lukkiutuvat. Lukkiutunut pyörä lähtee helposti liukuun ja voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00053a)

Paina jarruja tasaisesti, jotta pyörät eivät lukkiudu. Etu- ja takajarrun tasapainoinen käyttö on paras jarrutusmenetelmä.

Kaasukahva

Kiihdyttäminen:Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Avaa kaasu kääntämällä kaasukahvaa (6) hitaasti taaksepäin (moottoripyörän kulkusuuntaan nähden).

Hidastaminen: Sulje kaasu kääntämällä kaasukahvaa hitaasti eteenpäin (moottoripyörän kulkusuuntaan nähden).

Virtakytkin

HUOMAUTUS

Ajovalo ja takavalot syttyvät, kun kytkin on IGNITION-asennossa.

Katso Oma moottoripyörä → Tärkeimmät hallintalaitteet ja huoltokohteet → Hallintalaitteet ja huoltokohteet (Tyypillinen). Avaa virtakytkin (7) virta-avaimella. Käännä kytkin haluttuun asentoon. Katso lisätietoja kohdasta Taulukko 1.

Katso ohjeet moottorin käynnistykseen kohdasta Käyttäminen → Moottorin käynnistäminen.

Ohjauslukko

HUOMAUTUS

Käännä virtakytkin pois päältä (OFF) ennen moottoripyörän lukitsemista. Jos jätät virtakytkimen lisävarustetilaan (ACC), mittariston valot jäävät palamaan ja akku saattaa tyhjentyä. (00492b)

HUOMAUTUS

Suojaa moottoripyöräsi varkaudelta. Kun pysäköit moottoripyörän, lukitse ohjaus ja virtakytkin. Muuten moottoripyörä voi joutua varkauden ja/tai ilkivallan kohteeksi. (00491c)

Katso Kuva 2. Pysäköi moottoripyörä. Estä moottoripyörän luvaton käyttö tai varkaus käyttämällä ohjauslukkoa. Katso lisätietoja kohdasta Taulukko 1.

Käännä ohjaus ääriasentoon vasemmalle.
Työnnä avain kytkimeen.
Työnnä avain sisään ja käännä kytkin asentoon LOCK.
Poista avain.
Avaa haarukan lukitus asettamalla avain paikalleen, painamalla ja kääntämällä OFF-asentoon. Ota avain pois.
Tarkista ohjauksen toiminta kääntämällä ohjaustanko ääriasennosta toiseen. Ohjaustangon tulee liikkua tasaisesti.

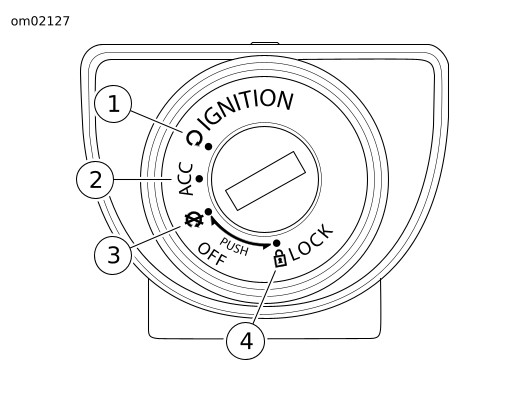

1	IGNITION
2	ACC (Lisävarustetila)
3	OFF
4	LOCK

Kuva 2. Virta- ja ohjauslukkokytkin

Taulukko 1. Virtakytkin ja ohjauslukko

KYTKIN	NIMI	TOIMINTO
	ACC (Lisävarustetila)	Kytkee lisävarusteet toimintaan. Mittarivalot palavat. Jarruvaloa ja äänitorvea voi käyttää.
	IGNITION	Kytkee sytytyksen, valot ja lisävarusteet. Moottori käynnistyy.
	LOCK	Etuhaarukka on lukittu.
	OFF	Kytkee sytytyksen, valot ja lisävarusteet pois. Moottoripyörä sammuu, eikä sitä voi käynnistää.
	PUSH (Paina)	Lukitse etuhaarukka painamalla.
