Virta-avain
Virta-avain lukitsee virtakytkimen ja estää moottoripyörän luvattoman käytön tai varkauden.
Katso Kuva 1. Jos avain häviää, Harley-Davidson-jälleenmyyjä voi korvata avaimen sen numeron perusteella. Avaimen numero (2) on stanssattu avaimen yläosaan muovikannen (1) alle. Kirjoita avaimen numero tämän käyttöohjekirjan alussa olevalle henkilökohtaisten tietojen ja jälleenmyyjätietojen sivulle.
HUOMAUTUS
Valot palavat, kun virtakytkin on sytytystilassa (IGN), kuten laki edellyttää tietyillä alueilla.
Virtakytkimellä hallitaan moottoripyörän sähköisiä toimintoja. Katso lisätietoja kohdasta Taulukko 1.
VAROITUSAutomaattisesti syttyvän ajovalon ansiosta muiden ajoneuvojen kuljettajat huomaavat moottoripyörän helpommin. Varmista, että ajat aina ajovalo päällä. Kuljettajan huono näkyvyys liikenteessä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00030b)
HUOMAUTUS
Käännä virtakytkin pois päältä (OFF) ennen moottoripyörän lukitsemista. Jos jätät virtakytkimen lisävarustetilaan (ACC), mittariston valot jäävät palamaan ja akku saattaa tyhjentyä. (00492b)
HUOMAUTUS
Suojaa moottoripyöräsi varkaudelta. Lukitsematon moottoripyörä voi pysäköinnin jälkeen joutua varkauden tai ilkivallan kohteeksi. (00151b)
HUOMAUTUS
Älä voitele lukkoja maaöljypohjaisilla voiteluaineilla tai grafiitilla. Muuten lukot eivät ehkä toimi normaalisti. (00152a)
| 1 | Suojus |
| 2 | Avaimen numero |
Kuva 1. Virtakytkimen/ohjauslukon avain
Taulukko 1. Virtakytkimen asennot
KYTKIN SIJAINTI | TOIMINTO |
|---|---|
OFF (Pois päältä) | Käynnistys, valot ja lisävarusteet ovat pois käytöstä. |
ACC (lisävarustetila)* | Lisävarusteet ovat käytössä. Varoitusvilkkuja voidaan käyttää. Mittarivalot palavat. Ajovalokytkimellä voidaan valita kaukovalot tai lähivalot. Jarruvaloa ja äänitorvea voi käyttää. |
IGN (Sytytystila)* | Käynnistys, valot ja lisävarusteet ovat käytössä. |
* Kansainvälisissä malleissa on lisätoiminto – myös seisontavalo ja takavalo palavat. HUOMAUTUS: Moottoripyörän akku voi tyhjentyä, jos se jätetään ACC-asentoon pitkäksi ajaksi. Lisävarustetilassa oleva moottoripyörä palaa automaattisesti virta pois (OFF) -tilaan kahden tunnin kuluttua, jotta akun purkautuminen kokonaan estyy. Voit jatkaa normaalia toimintaa kääntämällä virran pois (OFF) ja sitten haluttuun asentoon. | |
Kaikki mallit paitsi FXSB
Katso Kuva 2. Virtakytkin on polttoainesäiliön päällä olevassa mittaristossa.
Avaaminen: Voit avata lukituksen asettamalla avaimen virtakytkimeen ja kiertämällä sitä myötäpäivään avausasentoon. Poista avain virtakytkimestä ennen moottoripyörällä ajamista. Jos et poista avainta, se voi pudota käytön aikana.
Käyttö: Käännä avain haluttuun asentoon. Katso lisätietoja kohdasta Taulukko 1.
Lukitseminen: Virtakytkimen voi lukita OFF (pois)- tai ACC (lisävaruste) -asentoon. Virtakytkin voidaan lukita nostamalla kytkimen kansi, asettamalla avain virtakytkimeen ja kiertämällä avainta vastapäivään lukitusasentoon.
| 1 | Lukittu |
| 2 | Lukitus pois |
| 3 | Avoin kytkimen kansi |
| 4 | IGN |
| 5 | Virta pois (OFF) (lukittu) |
| 6 | ACC (lukitus) |
Kuva 2. Virtakytkin: Kaikki mallit paitsi FXSB
FXSB

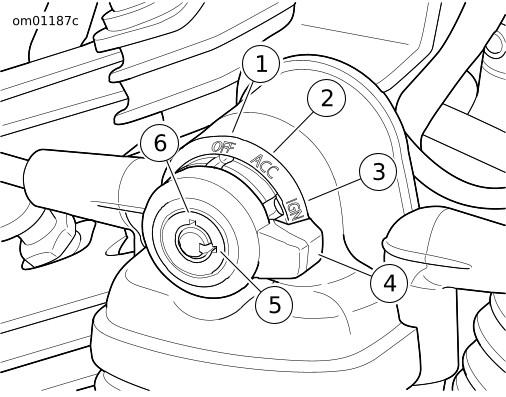

Katso Kuva 3. Virtakytkin on moottoripyörän vasemmalla puolella sylintereiden välissä.
Avaaminen: Aseta avain paikalleen ja avaa peukalovipu kääntämällä myötäpäivään. Poista avain virtakytkimestä ennen moottoripyörällä ajamista. Jos et poista avainta, se voi pudota käytön aikana.
Käyttö: Valitse lisävaruste- tai sytytystila (ACC tai IGN) peukalovivulla. Katso lisätietoja kohdasta Taulukko 1.
Lukitseminen: Käännä virta pois (OFF) peukalovivulla. Aseta avain paikalleen ja lukitse peukalovipu kääntämällä avainta vastapäivään. Poista avain.
| 1 | Virta pois (OFF) (lukittu) |
| 2 | ACC (lukitus) |
| 3 | IGN |
| 4 | Peukalovipu IGN-asennossa |
| 5 | Lukitus pois |
| 6 | Lukittu |
Kuva 3. Virtakytkin: FXSB
